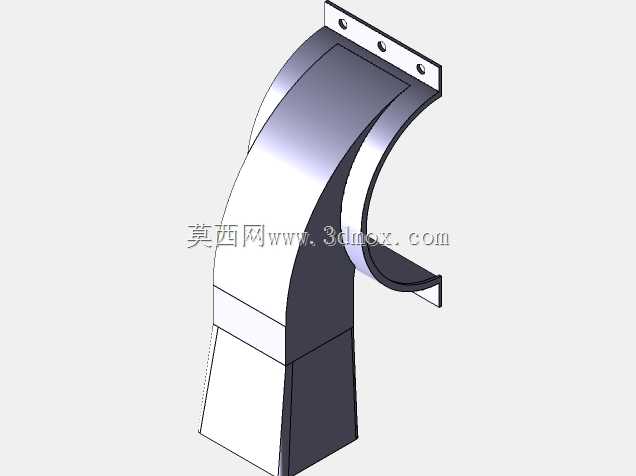

CA6140车床上部弧形防护外壳结构

　　在普通卧式车床的整机结构布局中，上部外壳承担着切削区域防护、传动构件遮挡、切削液导流的多重作用，是CA6140这类通用车床外防护体系里的关键组成部分。日常车间加工场景下，车床高速车削钢件、铸铁件时会产生大量飞溅的切屑，同时冷却系统喷出的切削液会顺着刀架区域四散，这个弧形外壳刚好覆盖在主轴箱上方靠近溜板移动的上侧区域，既可以阻挡高温切屑向上飞溅烫伤操作工人，也能引导回落的切削液顺着壳体曲面回流到机床的接液盘内，避免切削液渗漏到机床外部的地面造成车间湿滑隐患。从结构设计逻辑来看，这个壳体采用大曲率弧形过渡的造型，没有生硬的直角转折，一方面是为了避让车床主轴变速机构上部的凸起构件，保证外壳安装后和内部传动部件之间预留足够的安全间隙，

　　不会出现运转过程中构件和护壳剐蹭的问题；另一方面弧形曲面的抗冲击性能优于平板结构，即便遇到较大块的崩碎切屑高速撞击，壳体也不容易出现凹陷变形，长期使用的结构稳定性更好。壳体上端的安装法兰边做了平直处理，上面预留的四个安装孔位和床身上部的预装螺柱位置完全匹配，安装时不需要额外做孔位修配，直接用标准紧固件就能完成固定，法兰边和床身贴合的位置可以加装密封胶条，进一步减少细切屑和粉尘进入机床内部传动腔的概率。壳体下部的收窄结构顺着床身的侧部轮廓延伸，刚好和下部的侧防护板形成衔接，整个外防护的拼接缝隙控制在合理范围内，不会出现切屑卡入缝隙的情况。建模过程中需要重点控制弧形面的曲率精度，因为这个曲面既要保证和周边护板的装配贴合度，

　　也要保证壳体自身的成型工艺性，如果是采用薄板钣金折弯加焊接的工艺制作，曲面的展开尺寸计算要预留足够的焊接收缩余量，避免焊接成型后整体尺寸出现偏差导致无法安装；如果是采用薄板冲压成型，曲面的拔模角度要符合冲压工艺的要求，减少成型过程中的起皱、开裂问题。实际装配验证环节，要确认壳体安装完成后不会干涉溜板箱的全行程移动，不管是大拖板纵向走到床头箱位置还是走到床尾位置，外壳的下边缘都和拖板上部的结构保持足够的安全距离，同时外壳的内表面要做光滑处理，避免出现凸起的毛刺或者棱角，防止切屑挂在壳体内壁无法顺利滑落，日常清理维护时只需要用压缩空气从壳体侧面吹扫，就能把积存的细切屑清理干净，不需要频繁拆卸护壳，能有效降低设备日常维护的工作量。
