BAJA越野车双横臂前悬架转向节结构

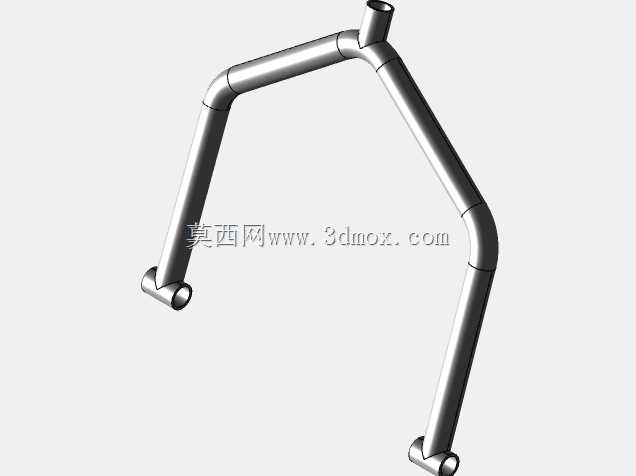

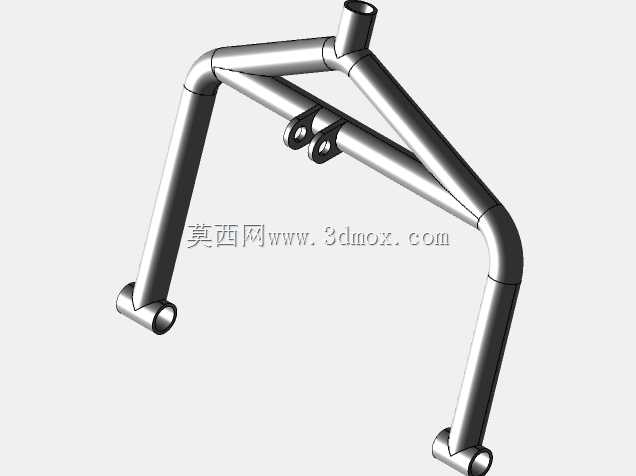

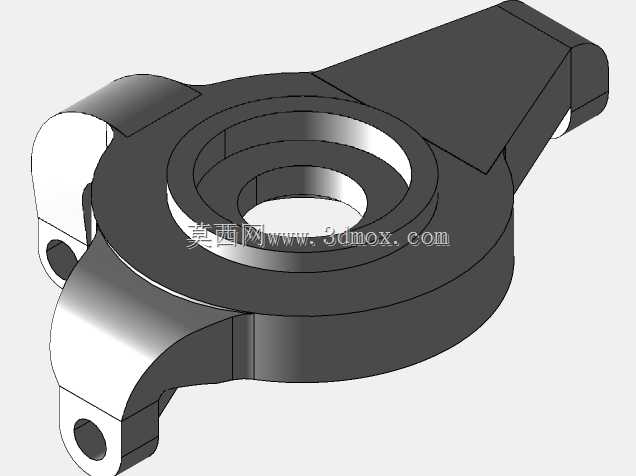

　　这套悬架零件主要面向小型越野巴哈赛车的前桥承载系统，适配非铺装路面高速行驶的冲击载荷工况，是连接车架与前轮的核心传力部件组。整套零件包含转向节、上横臂、下横臂三类核心构件，匹配双横臂独立悬架的运动学逻辑，能够在车轮上下跳动时精准控制外倾角、前束角的变化范围，避免越野工况下轮胎接地面积骤减导致的抓地力流失。转向节作为核心承载件，中心预留轮毂轴承安装位，周向三个连接耳分别对应上横臂球铰、下横臂球铰、转向拉杆球头的安装接口，耳座位置的厚度经过载荷迭代优化，既保证冲击载荷下的结构强度，又尽可能削减非簧载质量，提升悬架响应速度。上下横臂采用不等长设计，上横臂长度略短于下横臂，匹配设计轮距参数，在车轮压缩行程中让车轮产生预设的负外倾变化，

　　抵消过弯时的车身侧倾带来的轮胎倾斜，保证胎面与地面的充分接触。安装边界上，横臂与车架连接端预留衬套安装孔位，可适配不同硬度的橡胶衬套或金属关节轴承，满足不同赛事场景对悬架刚度、阻尼的调校需求；转向节上的制动卡钳安装位适配常规小型越野赛车的浮动卡钳规格，不需要额外修改安装面即可完成制动系统的匹配。设计过程中优先考虑了恶劣工况下的可靠性，所有受力拐角处均做了大圆角过渡，避免应力集中导致的零件断裂，连接耳的开孔位置经过多轮拓扑优化，去除非受力区域的冗余材料，在满足强度要求的前提下将零件重量控制在合理区间。这套结构可直接用于巴哈赛车的前悬架搭建，也可作为小型全地形车、非道路越野设备的悬架设计参考，建模过程中严格按照实际装配关系搭建配合约束，各零件之间的运动间隙预留充足，不会出现跳动过程中的运动干涉问题，横臂的铰接点位置经过运动学仿真验证，全行程内轮距变化量控制在合理范围，减少轮胎的异常磨损。
