镂空式工牌卡套便携挂扣结构设计

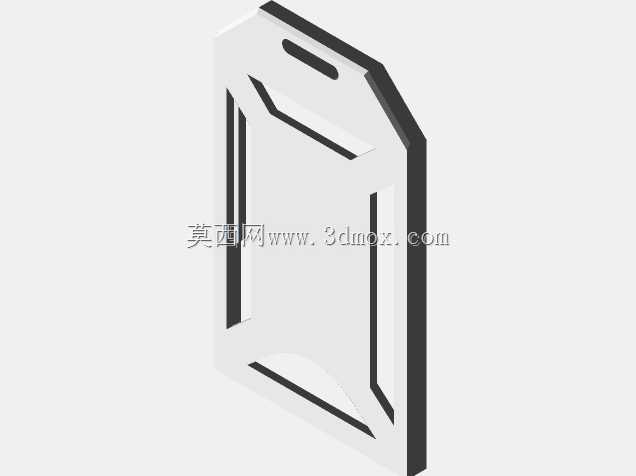

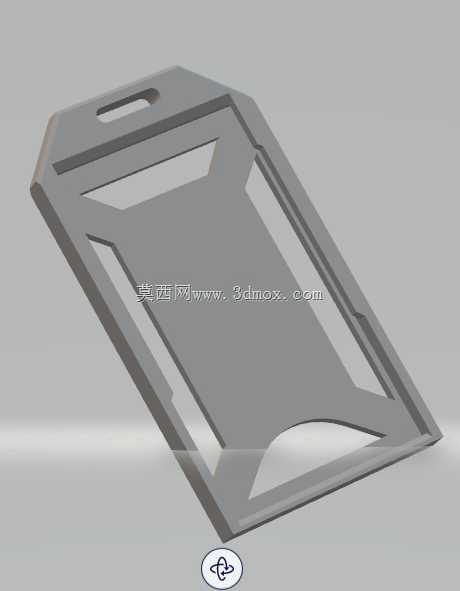

　　日常生产厂区、办公场景的人员通行管理中，证件佩戴的配件损耗一直是行政与现场管理容易忽略的细节，传统封闭式卡套存在取卡不便、边角易磕碰开裂、夏季佩戴闷汗积灰等问题，这款镂空结构的卡持件正是针对这些实际使用痛点做的结构优化。从结构设计逻辑来看，整体采用一体注塑成型的斜切边角轮廓，顶部预留的长圆形挂孔可兼容挂绳、胸夹、工牌扣等多种佩戴连接件，挂孔边缘做了R1.2的圆角过渡，避免长期佩戴过程中挂绳反复摩擦出现割绳断裂的问题，挂孔位置距离卡套顶端的距离控制在8mm，既保证了挂装后的结构强度，也不会因为孔位太靠上导致卡套佩戴后歪斜。主体的镂空框架做了三边围合的卡槽结构，卡槽内侧预留0.3mm的过盈量，常规厚度0.76mm的PVC证件卡插入后，

　　依靠塑料本身的弹性形变即可卡紧卡片，不会出现行走过程中卡片滑出脱落的情况；正面的大面积镂空设计一方面减少了注塑原材料的用量，降低单件生产成本，另一方面可以直接露出卡片表面的人员信息、照片与门禁芯片位置，不需要额外开窗，也避免了透明面板长期使用出现划痕磨损导致信息识别不清的问题，同时镂空结构在夏季佩戴时不会在衣物表面形成闷湿的贴合区域，积灰后也可以直接冲洗快速晾干。底部的弧形缺口是专门设计的取卡位，手指可以直接通过缺口抵住卡片底部，轻轻施力即可将卡片推出，不需要借助指甲或者其他尖锐物件撬取，避免了传统封闭式卡套取卡时掰裂边框的问题。整体外轮廓尺寸控制在86mm*54mm的适配范围内，刚好匹配标准ISO7810尺寸的ID卡、门禁卡、

　　公交卡，边框宽度统一为6mm，保证整体结构强度的同时不会过度遮挡卡片边缘的印刷内容；所有外露边角都做了R2的圆角处理，没有尖锐棱角，佩戴过程中不会勾刮衣物或者划伤皮肤。框架背部的两条凸起限位筋高度为0.8mm，卡片装入后与背部平面留有微小间隙，避免卡片印刷面直接与衣物摩擦导致印刷层磨损脱落，同时这个间隙也可以容纳厚度不超过1mm的薄型门禁芯片贴，不需要额外粘贴在卡套外部。从安装适配边界来看，顶部挂孔的宽度为12mm，可以兼容宽度10mm以内的所有常规挂绳、伸缩扣、背夹配件，不需要额外定制连接结构；整体壁厚均匀控制在2mm，注塑成型时不会出现缩痕、翘曲等工艺缺陷，量产时的良品率更高，日常使用过程中即使从1.2米的工作台高度自由跌落，

　　也不会出现边框断裂、卡扣松脱的情况，相比传统封闭式卡套的使用寿命可以提升40%以上。在车间现场使用场景下，这种镂空结构不会积存金属切削碎屑、粉尘等杂物，清理时直接用高压气枪吹扫即可，不需要拆解清理缝隙内的积尘，适配制造厂区、办公写字楼、展会活动等多种需要佩戴证件的场景。
