18英寸汽车轮毂刹车组件三维设计

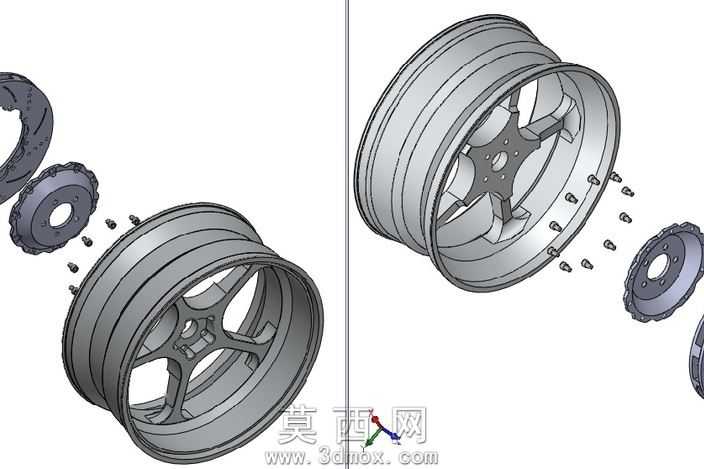

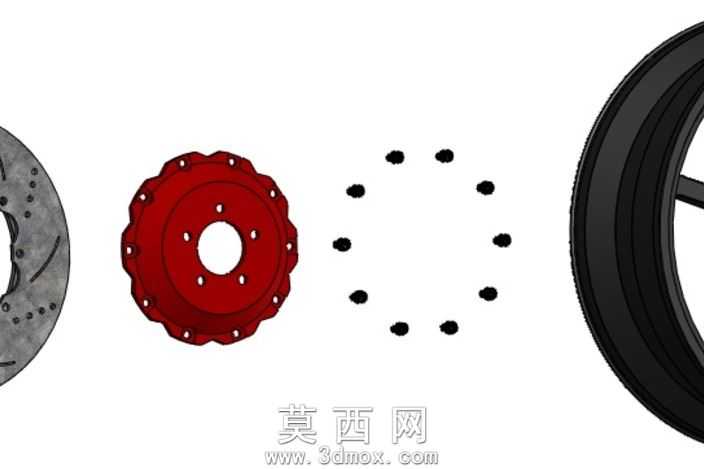

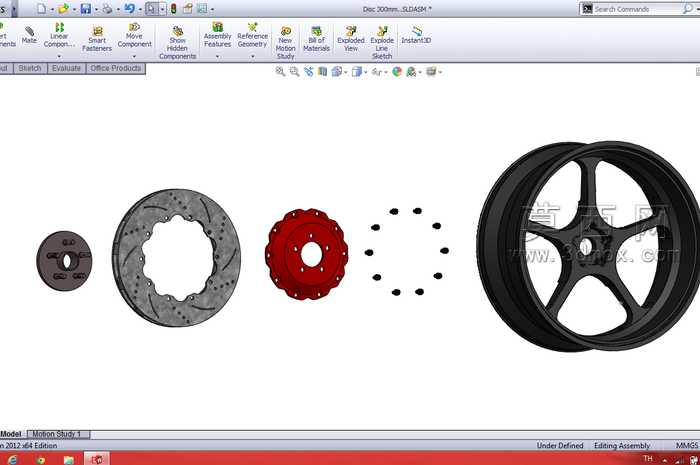

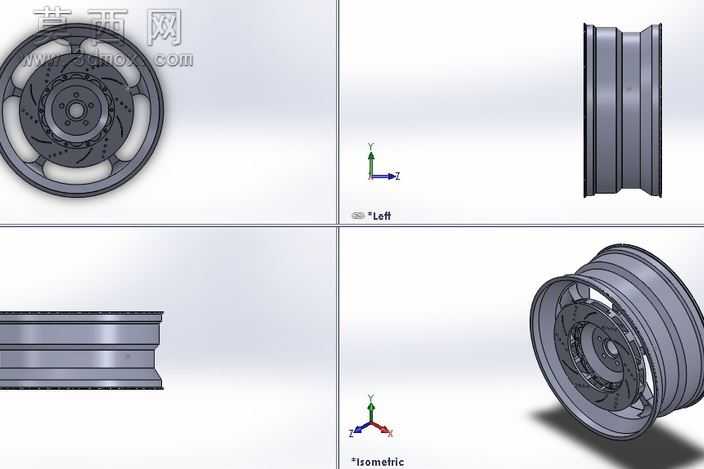

本作品为18英寸规格汽车轮毂与刹车系统的三维装配模型，整体建模过程严格遵循汽车行走系统的实际装配逻辑完成。建模阶段先从单个零件的基础特征搭建入手，针对轮毂部分，先绘制轮辐的截面草绘，通过旋转特征生成轮毂的基础轮辋轮廓，再通过拉伸切除完成轮辐的镂空造型，对轮辐与轮辋的衔接位置做圆角过渡处理，还原真实轮毂的应力分散结构，同时在轮毂中心绘制安装孔位、定位台阶的细节特征，保证安装位的尺寸精度符合300毫米刹车盘的适配要求。针对刹车组件部分，先构建通风刹车盘的基础盘体，通过阵列特征生成盘体表面的散热通风孔、划线导屑槽，还原碳陶刹车盘的表面纹理结构，再搭建刹车盘中心的连接法兰盘，通过圆周阵列完成法兰盘上的固定螺栓孔位，匹配轮毂的安装定位尺寸；刹车卡钳部分通过多段拉伸与切除特征构建卡钳的活塞腔体、摩擦片安装位，还原卡钳跨置在刹车盘上的装配结构，同时对配套的固定螺栓、垫片等标准件做简化建模，保证整体装配的完整性。材质与渲染环节，为轮毂赋予哑光黑金属烤漆材质，调整材质的反光度与粗糙度参数，还原改装轮毂的磨砂质感；为刹车盘赋予碳陶复合材料的深灰哑光材质，添加表面的细微颗粒纹理模拟真实刹车盘的使用质感；为连接法兰盘赋予红色耐高温烤漆材质，还原改装刹车组件的常见配色，金属螺栓件赋予镀锌亮面金属材质，区分不同零件的材质差异。装配阶段按照实际车辆的安装顺序完成组件配合，先将刹车盘与连接法兰通过同轴心、面重合配合完成固定，再将卡钳定位在刹车盘的对应安装位，最后将轮毂与法兰盘通过安装孔位做同轴配合，保证各零件之间不存在干涉问题，整体装配间隙符合真实汽车配件的装配公差要求。设计过程中以适配18英寸轮毂、300毫米直径刹车盘的改装需求为核心思路，所有零件的尺寸比例严格参照真实改装配件的参数设定，既还原了轮毂刹车组件的外观造型，也完整呈现了各零件之间的装配关系，可用于汽车改装方案展示、行走系统结构教学等场景。
