手动式管材切断工装夹具结构设计

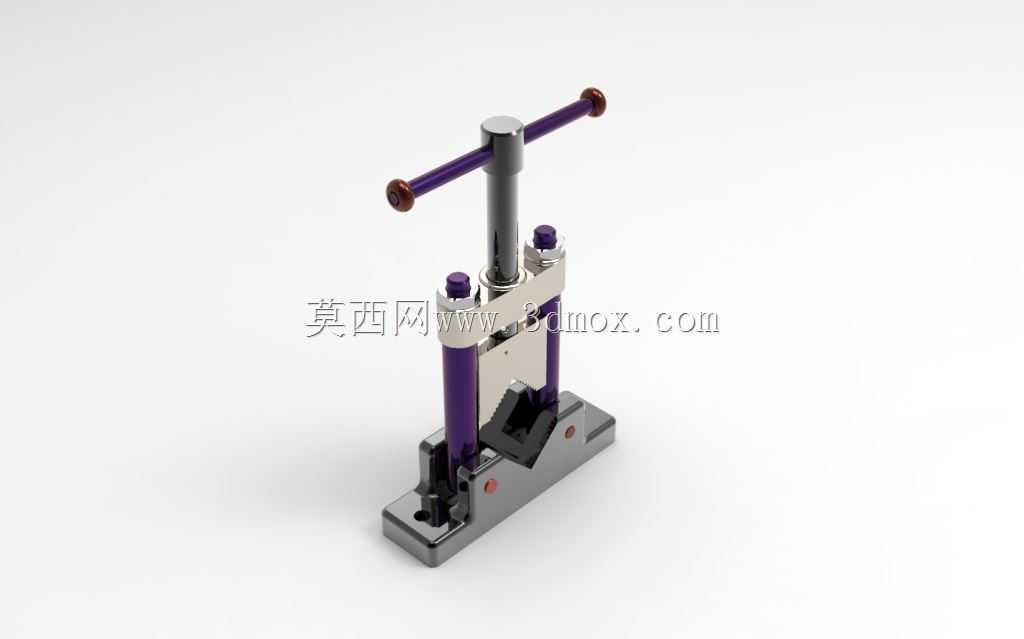

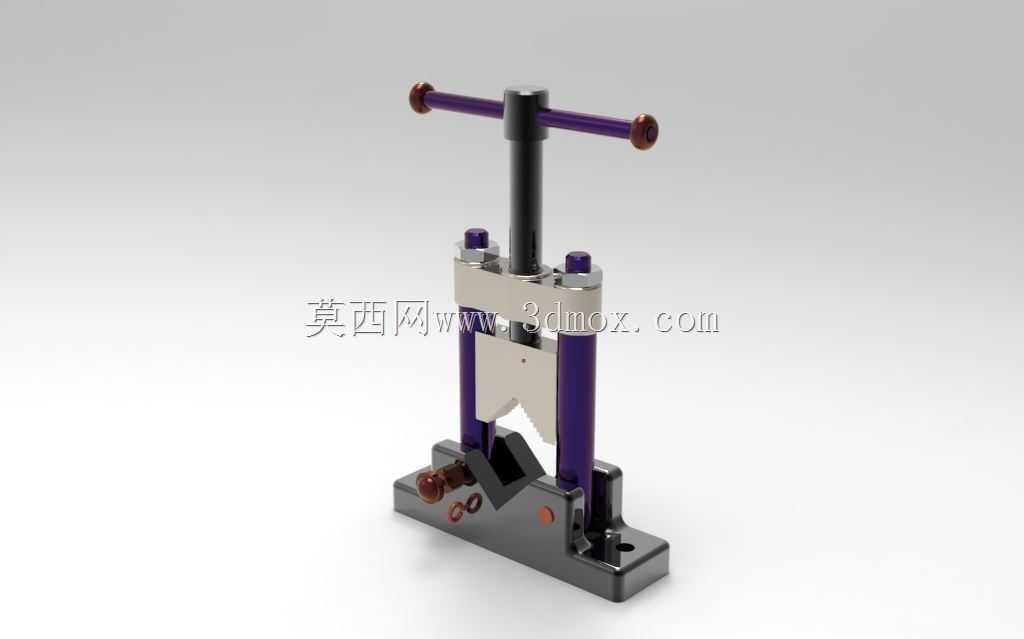

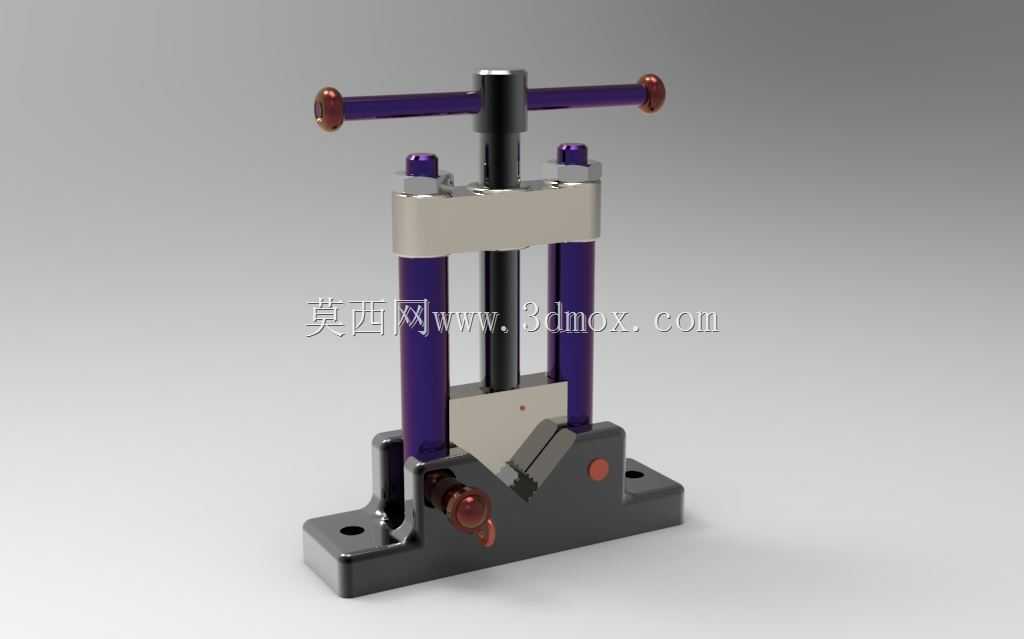

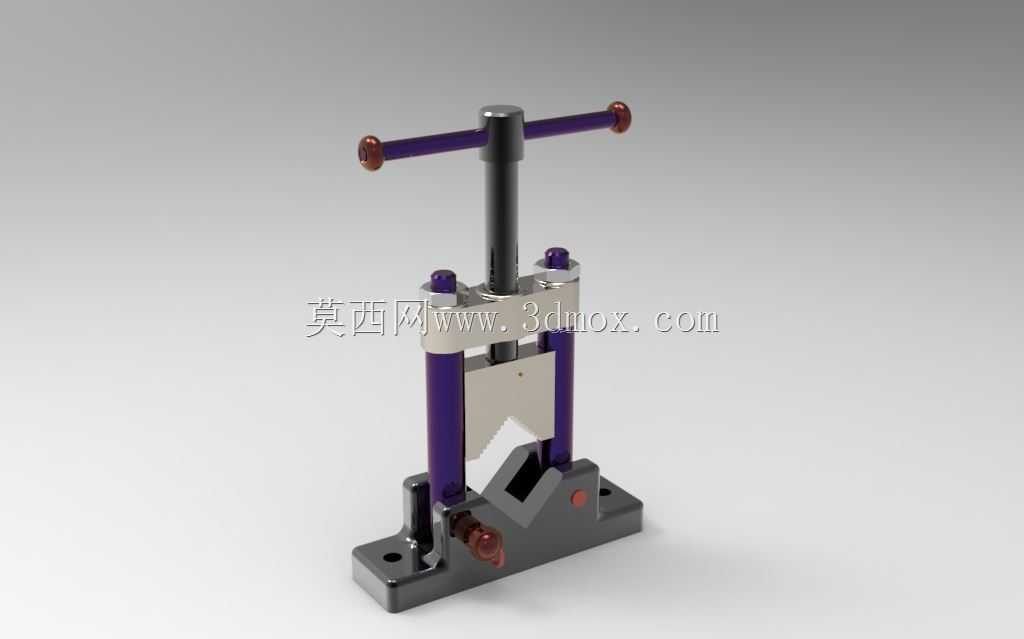

　　这款手动管材切断工装主要面向小型维修工坊、现场管线施工、小批量管材加工场景设计，可完成金属薄壁管、硬质塑料管材的定长切断作业，无需外接动力源，单人即可操作，适配管径在常规小尺寸管材区间，能在无供电的野外作业、狭小工位空间内完成切管工序，相比大型电动切管设备，部署灵活无场地限制，相比手持钢锯切割，切口端面平整度更高，管材夹持无变形。设备整体采用立式T型手轮驱动结构，底部为带安装孔的铸铁基座，基座预留的两个通孔可通过螺栓固定在工作台面或者临时工装架上，安装边界尺寸紧凑，不占用过多操作空间，基座上方集成V型定位块，管材放置后可自动对中，无需反复调整夹持中心，避免切口偏斜。两侧的紫色导向立柱为表面淬火处理的光轴，

　　配合直线轴承带动上压头做垂直升降运动，上压头集成V型压块与切刀安装位，下压过程中先通过压块将管材牢牢压紧在V型定位槽内，随着手轮持续施力，切刀逐步切入管壁，整个过程管材无轴向窜动、无径向压扁变形，切口无毛刺飞边。设计过程中优先考虑操作力的传导效率，T型手轮的力臂长度经过反复校核，普通操作人员施加常规握力即可完成壁厚3mm以内金属管材的切断，无需借助加力杆；手轮两端的防滑握套采用绝缘耐磨材质，冬季低温环境下操作也不会出现打滑冻手的问题。设备的切刀安装位采用快换结构，可根据切割管材的材质更换对应刃口角度的刀片，更换过程无需复杂工具，松开锁紧螺钉即可完成刀片拆装，日常维护仅需定期给导向光轴涂抹少量润滑脂，即可保证升降动作顺畅无卡滞。

　　基座侧面集成的碎屑收集槽可承接切割过程中产生的金属切屑，避免切屑散落划伤工作台面，清理时仅需擦拭槽内即可，无需大范围清扫工位。在管线维修现场作业时，该工装可快速固定在临时搭建的支架上，完成给排水管、穿线金属管、小型气动管路的现场切断作业，切口端面可直接进行套丝、插接等后续工序，无需二次打磨平口，能有效缩短现场施工的辅助作业时间。针对小批量机加工车间的管材下料工序，该工装可配合定长挡块使用，完成批量管材的等长切断，下料长度一致性远高于手持切割作业，且设备采购成本远低于半自动切管设备，适合小规模加工单位的低成本下料需求。整体结构无复杂传动部件，故障率极低，所有易损件均为通用标准件，刀片、直线轴承等部件损坏后可直接采购标准件更换，无需定制专用配件，长期使用维护成本极低。
