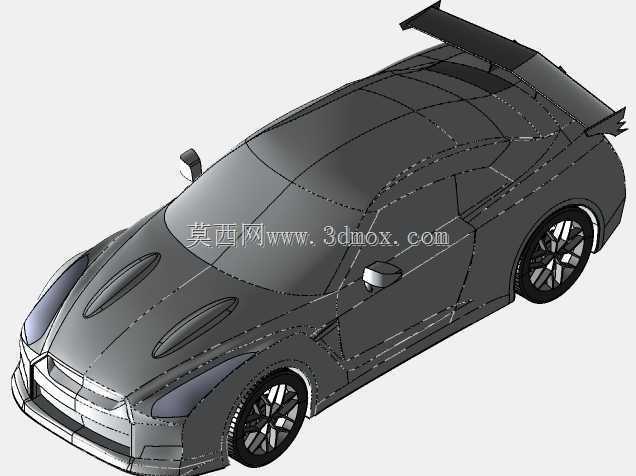

日产GTR跑车外观曲面结构三维数模

　　本次呈现的日产GTR外观数模，核心围绕量产跑车的外覆盖件曲面特征搭建，可直接用于汽车造型评审、改装件开发前期的结构匹配参考，也能作为高校汽车设计专业曲面建模教学的实操案例。从实际工程应用场景来看，这类高精度外曲面数模，在汽车改装领域可直接作为宽体套件、尾翼、前铲等外观附件的设计基准，设计人员无需从零开始扫描实车点云，能大幅缩短改装件的开发周期，避免反复扫描实车带来的尺寸偏差；在整车造型验证环节，该数模可导入渲染软件完成不同配色、不同材质贴膜的效果预演，也能对接风洞仿真软件，初步验证外造型的空气动力学走向，为后续的风洞实测试验提供基础参考。数模搭建全程采用A级曲面构建逻辑，所有外覆盖件的曲面连续性均达到G2以上，

　　引擎盖表面的双隆起筋线、前保险杠的进气口折角、侧裙的内凹曲面、车尾固定式大尾翼的翼面弧度，都完全还原实车的造型特征，曲面之间的过渡无突兀折角，能满足后续数控铣削加工油泥模型的精度要求。从安装边界来看，数模预留了外后视镜、车门把手、车窗玻璃、前后大灯的安装匹配面，所有安装位的贴合曲面都和实车安装公差带保持一致，改装件设计时可直接提取对应安装面做结构贴合，不需要额外做曲面补正。车身侧面的腰线从翼子板一直贯穿至车尾，曲率变化完全遵循实车的光影走向，轮拱位置的外扩曲面预留了改装大尺寸轮毂、宽体轮眉的空间余量，设计人员可直接在该数模基础上调整轮拱曲面，匹配不同ET值轮毂的安装需求。前保险杠的下进气格栅位置、车尾扩散器的导流槽结构，

　　都在数模中做了完整的曲面还原，可直接用于空气动力学套件的流场仿真分析，验证不同角度导流片对整车下压力的影响。整个数模的曲面构建没有冗余的碎面，所有特征线的走向都和实车冲压工序的分型线保持一致，可直接作为外覆盖件冲压模具设计的初始曲面参考，减少模具设计前期的曲面重构工作量。
