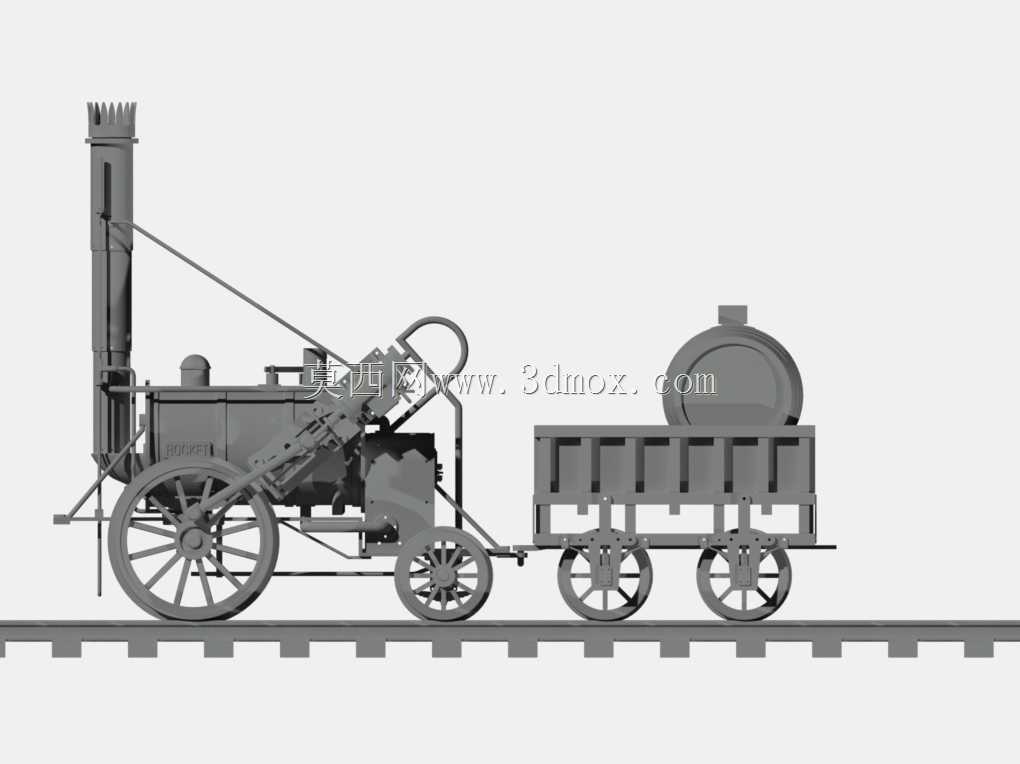

斯蒂芬森火箭号蒸汽机车及煤水车结构

　　该结构还原了早期铁路牵引动力装置的完整布局，包含机车本体与配套煤水车两部分，整体沿轨道纵向布置，走行部分采用多组辐条式轮对，适配早期铸铁轨道的承载边界，轮对与车架间采用简易轴箱定位结构，可适应当时轨道铺设精度不足的线路条件，满足低速重载牵引的走行需求。机车前部设置高耸立式烟囱，与后部卧式火管锅炉连通，锅炉侧部布置蒸汽缸与连杆传动机构，将蒸汽往复动能转化为轮对旋转扭矩，驱动整车沿轨道行进，锅炉顶部设置安全阀与汽包结构，保障蒸汽压力处于安全工作区间，操控端设置于锅炉侧部，可实现蒸汽开度、制动装置的手动操控，适配早期单人值乘的运营场景。后部连接的煤水车采用框架式承载结构，下部设置两组独立轮对，上部为敞口载货舱，

　　可存储机车运行所需的燃煤与水体，煤水车与机车之间采用铰接式连接结构，可顺利通过小半径曲线线路，连接部位预留管路接口，可将煤水车存储的水体输送至机车锅炉内部，保障长距离运行的介质供给。设计过程中优先还原早期蒸汽机车的结构逻辑，所有部件的相对位置严格遵循原始机车的布置比例，走行轮的辐条数量、锅炉筒体的长径比、烟囱的高度比例均参照实物结构还原，车架部分采用型钢拼接的框架结构，既承载上部锅炉、汽缸的重量，也传递走行部的牵引与制动力，各部件的安装边界均预留合理间隙，避免运行过程中出现结构干涉。该结构可用于轨道交通发展史的教学演示，也可作为复古机车文创设计的结构参考，建模过程中对早期机车的铆接车架、外露传动结构、简易制动机构均做了细节还原，能直观展现初代铁路牵引设备的机械原理，帮助从业者理解蒸汽动力从热能到机械能的转换路径，以及早期轨道车辆的走行部设计思路，为复古类轨道装备的复原设计提供可参考的三维结构依据。
