剪式车载起重支撑装置结构设计

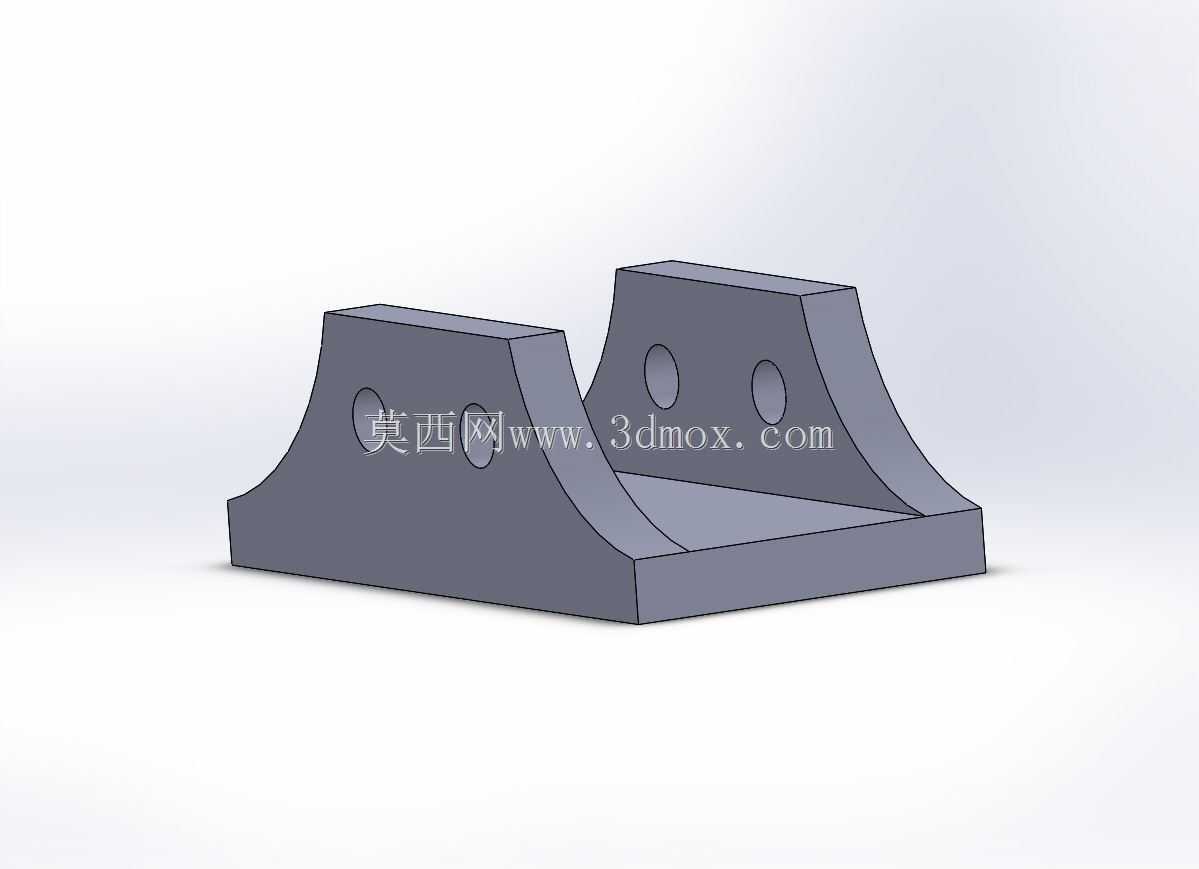

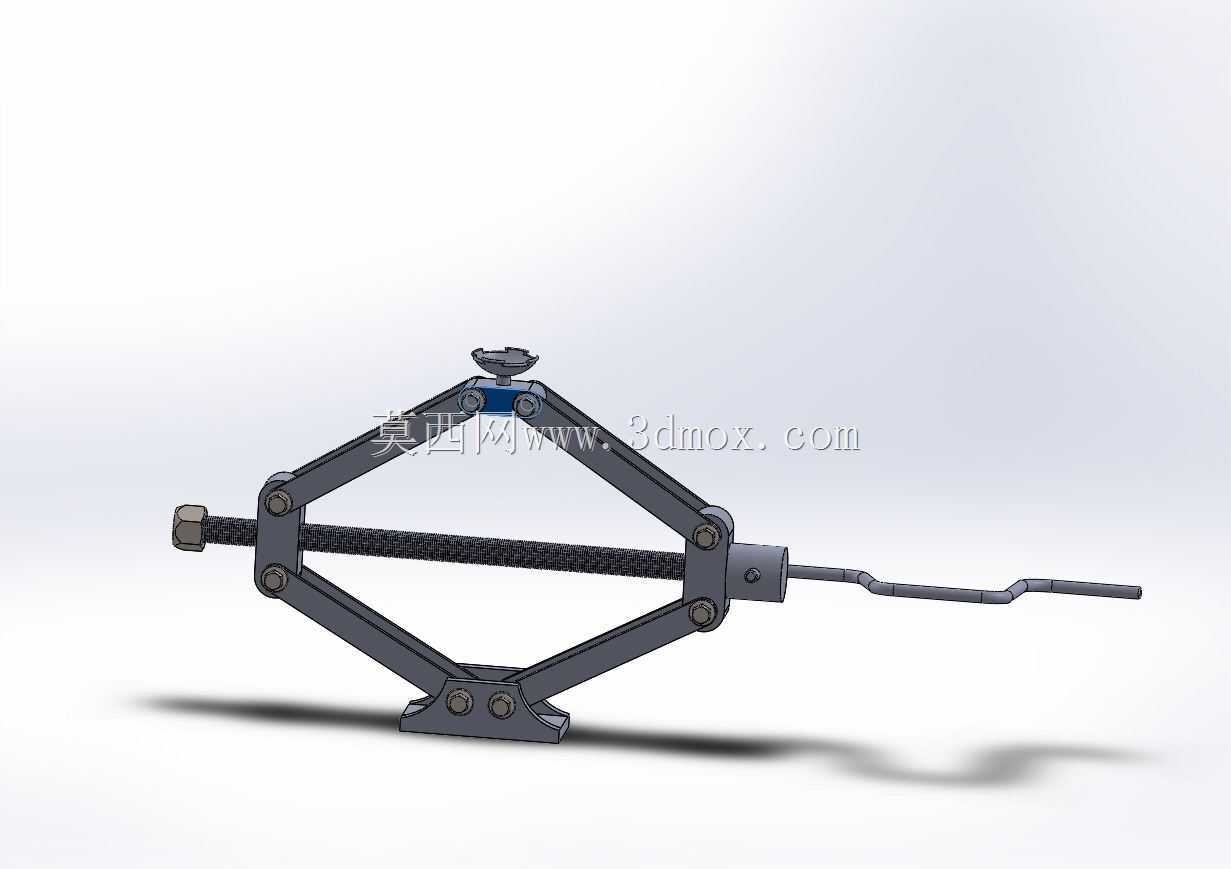

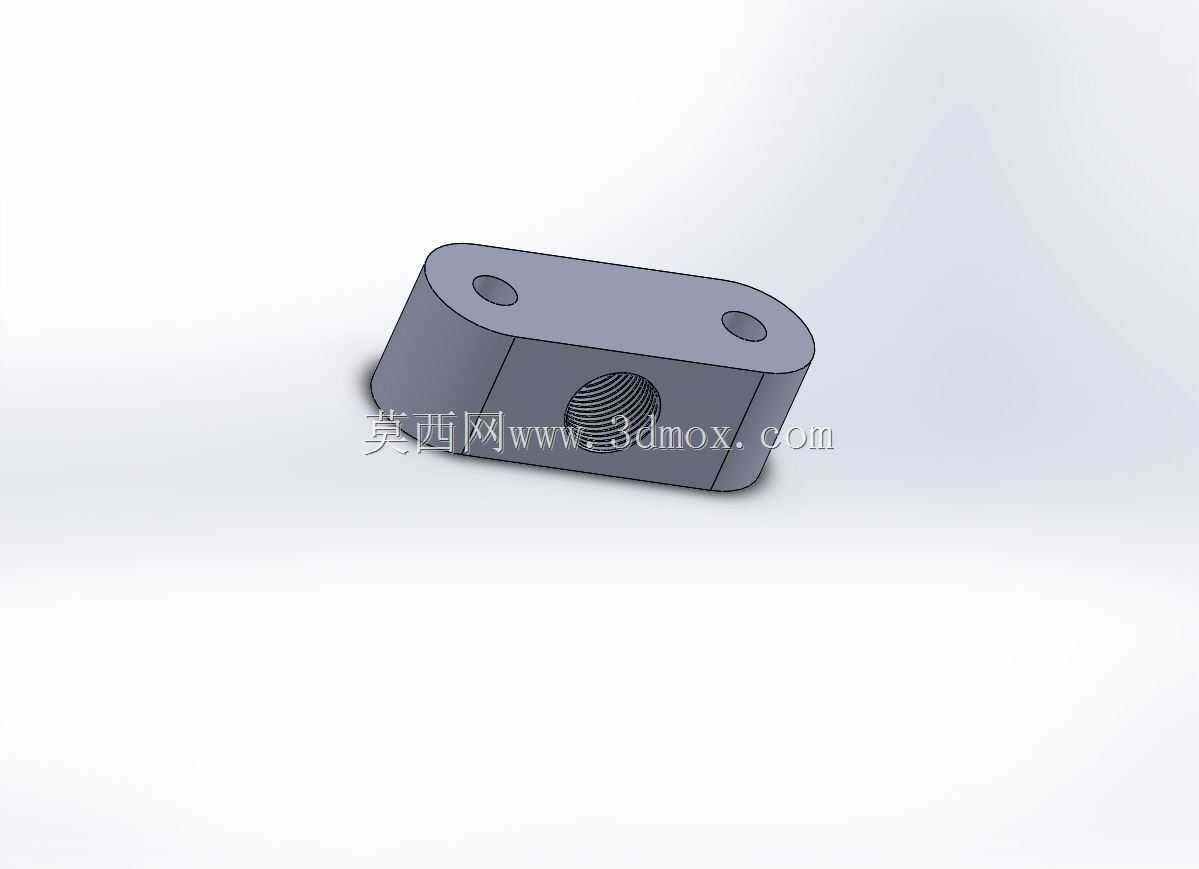

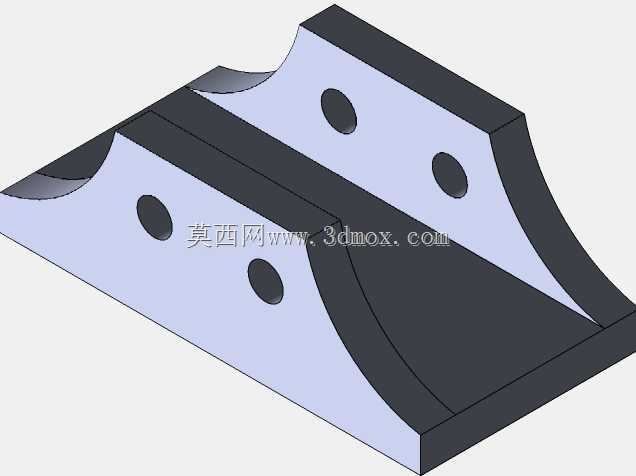

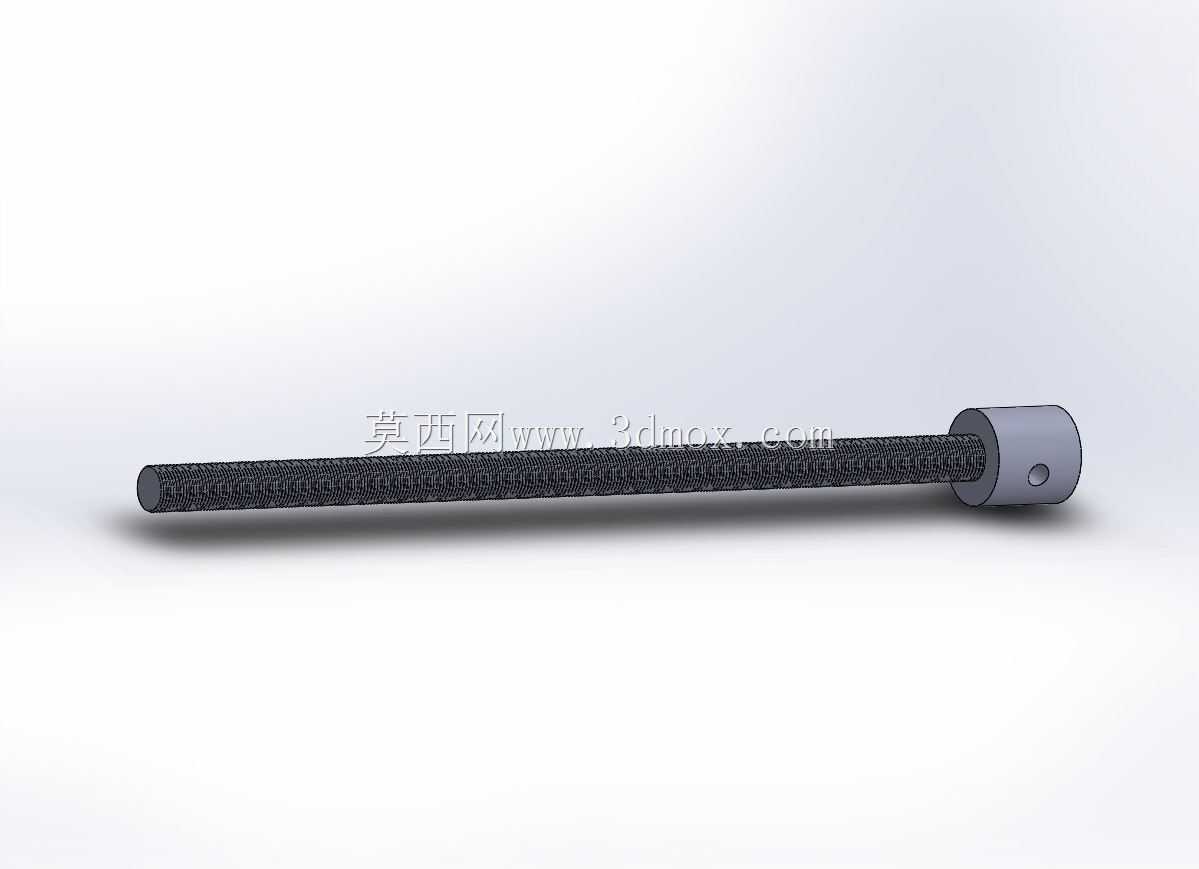

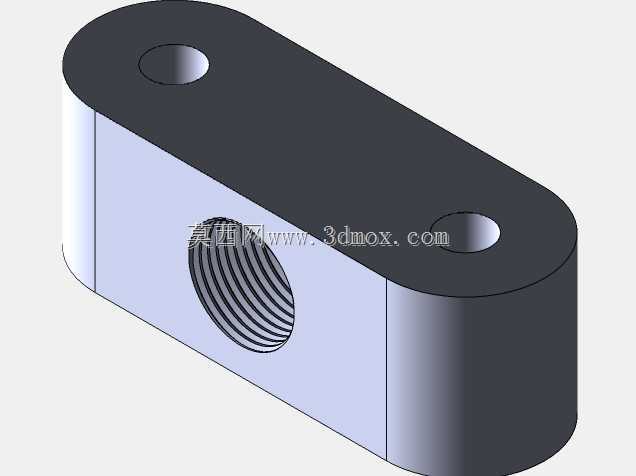

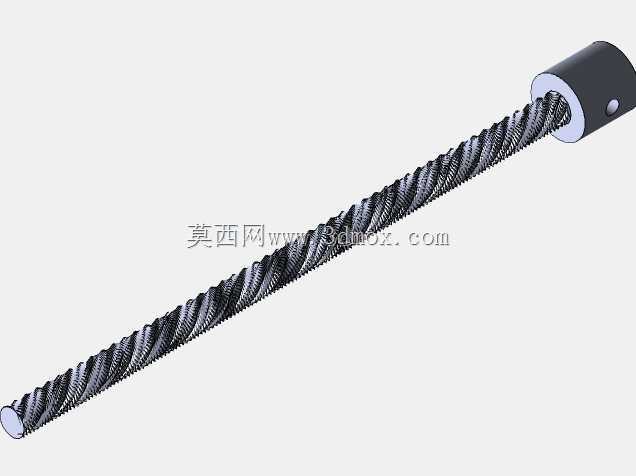

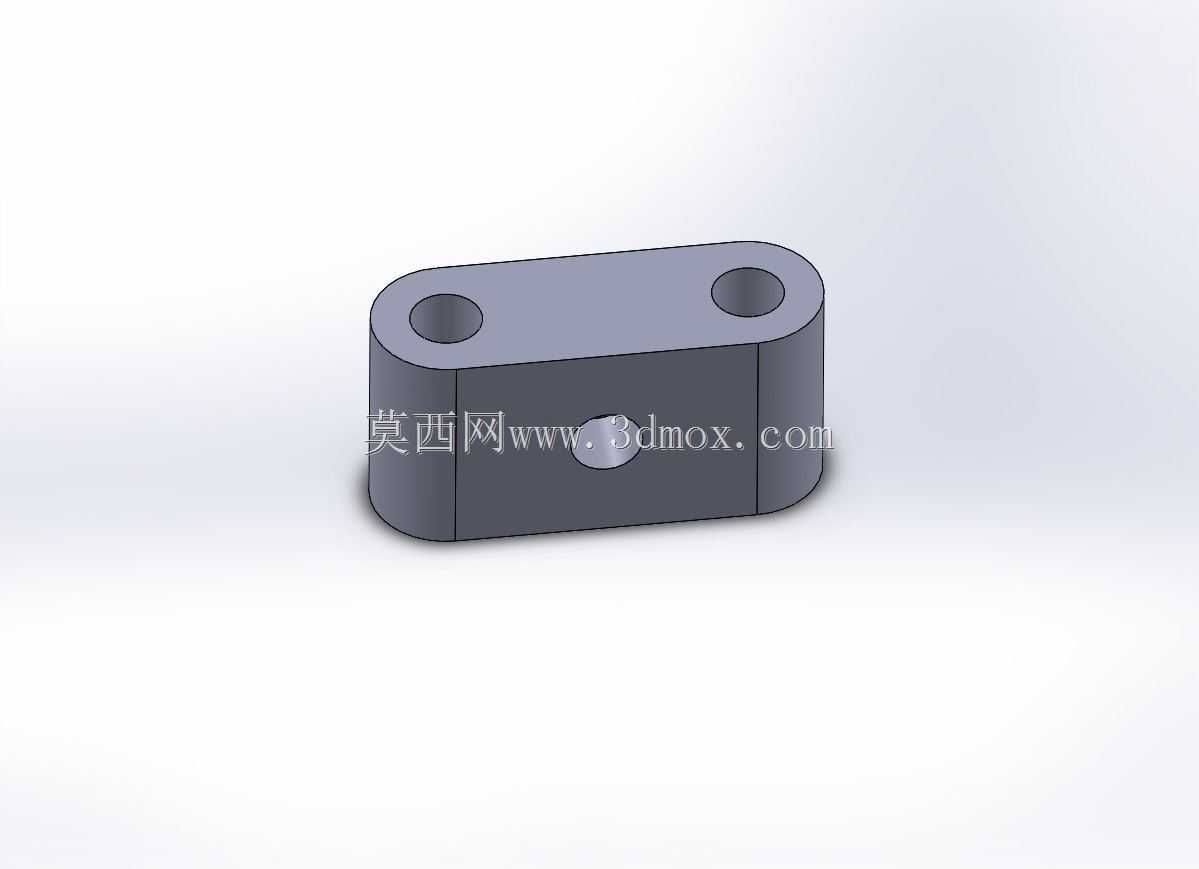

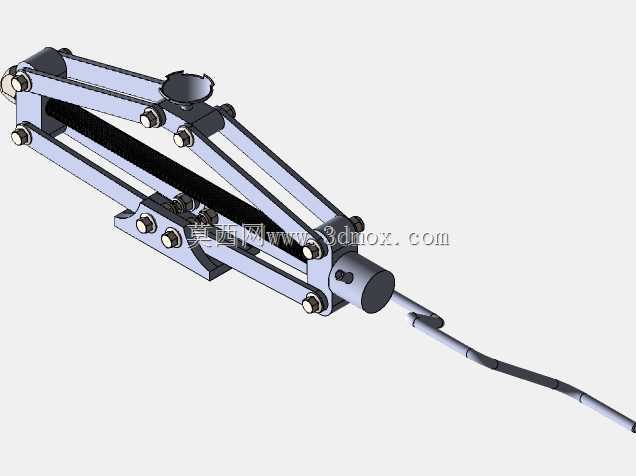

　　日常车辆维保场景中，更换轮胎、底盘检修作业都需要稳定的临时举升支撑，这类剪式支撑装置是私家车辆、小型汽修点位最常用的便携举升工具，依靠纯机械结构实现承重举升，无需额外液压或气动动力源，随车携带不会出现漏液、动力失效等问题，适配绝大多数家用乘用车的底盘举升需求。从结构设计逻辑来看，该装置采用菱形剪臂铰接布局，核心传动为梯形螺纹副，转动端部的摇臂即可带动螺纹轴旋转，驱动两侧铰接点沿轴向相对位移，从而带动上下支撑端完成垂直方向的升降动作，梯形螺纹具备自锁特性，举升到任意高度都能依靠螺纹副的摩擦力实现位置锁止，不会出现承重后自动回落的安全隐患，完全满足临时支撑作业的安全要求。设计过程中首先要确认安装边界，下支撑底座采用平底加宽结构，

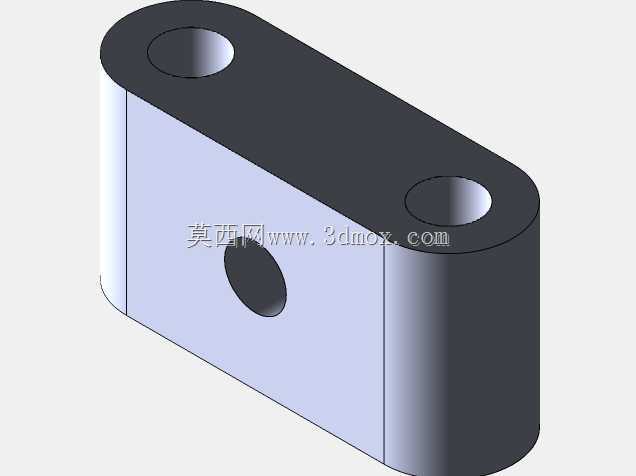

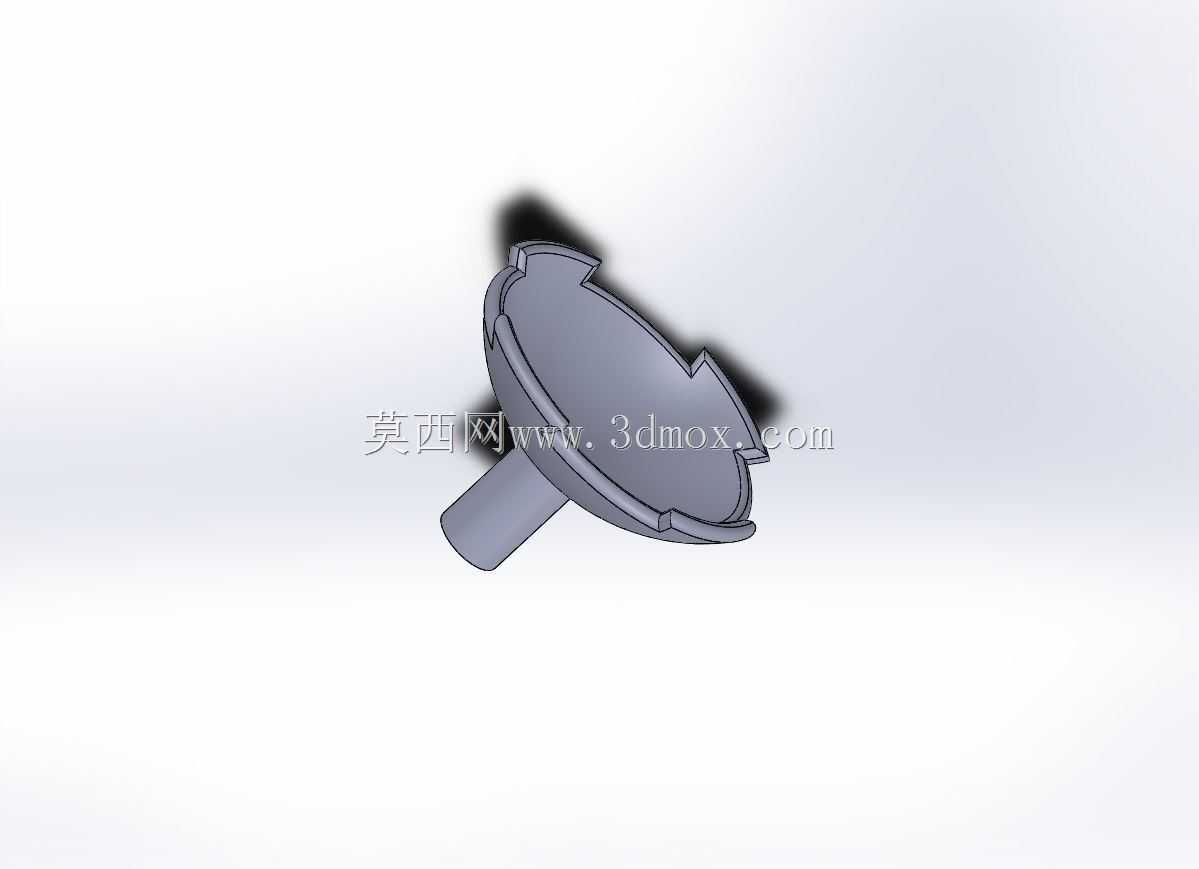

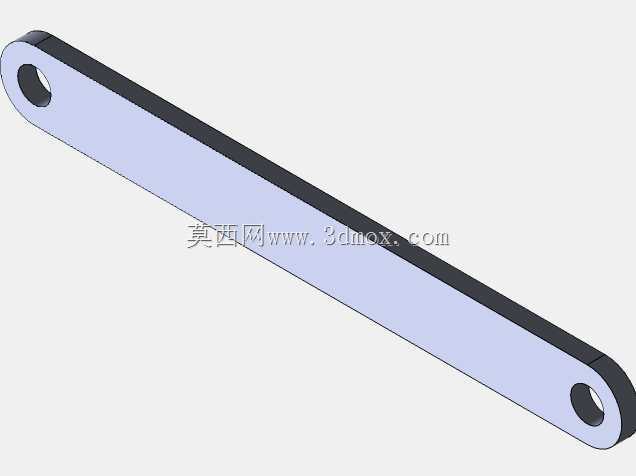

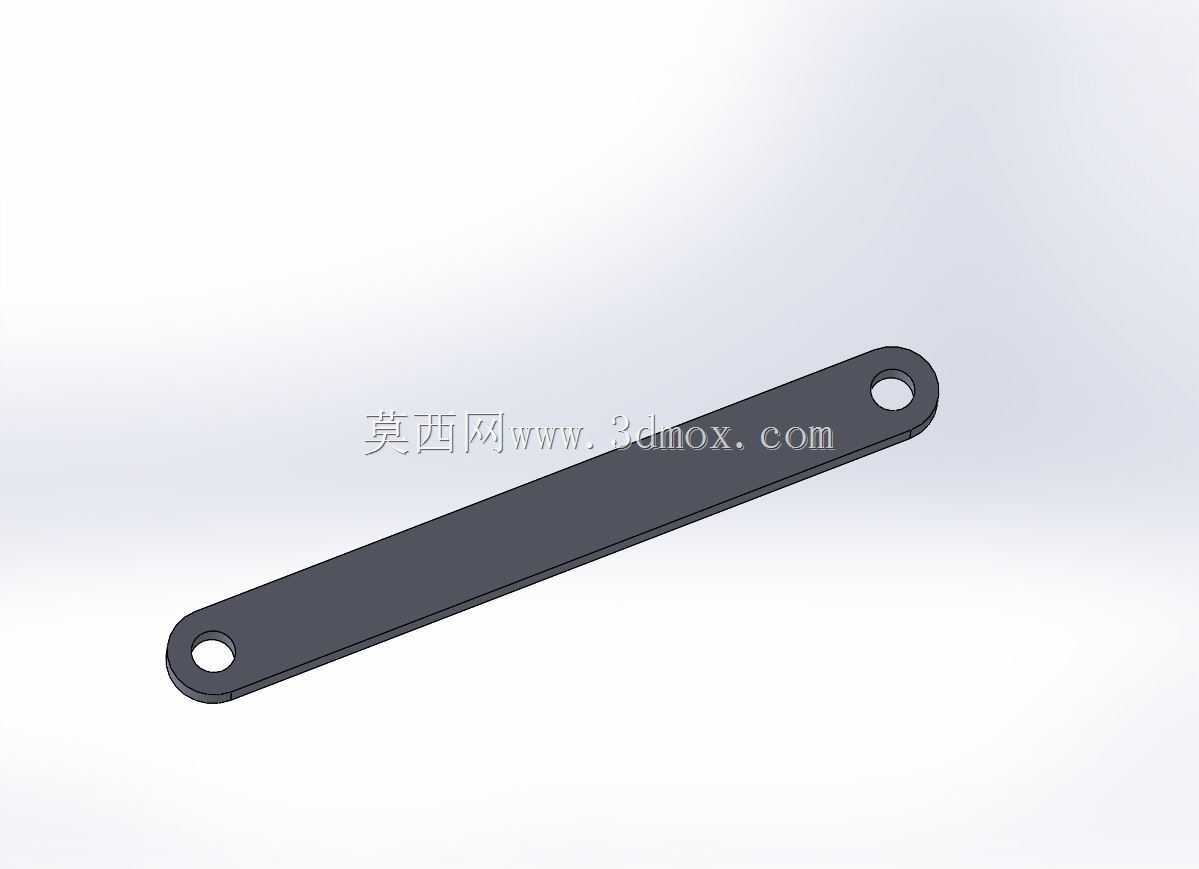

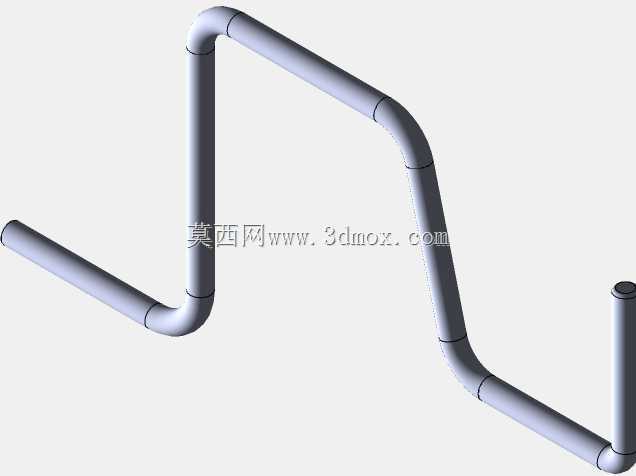

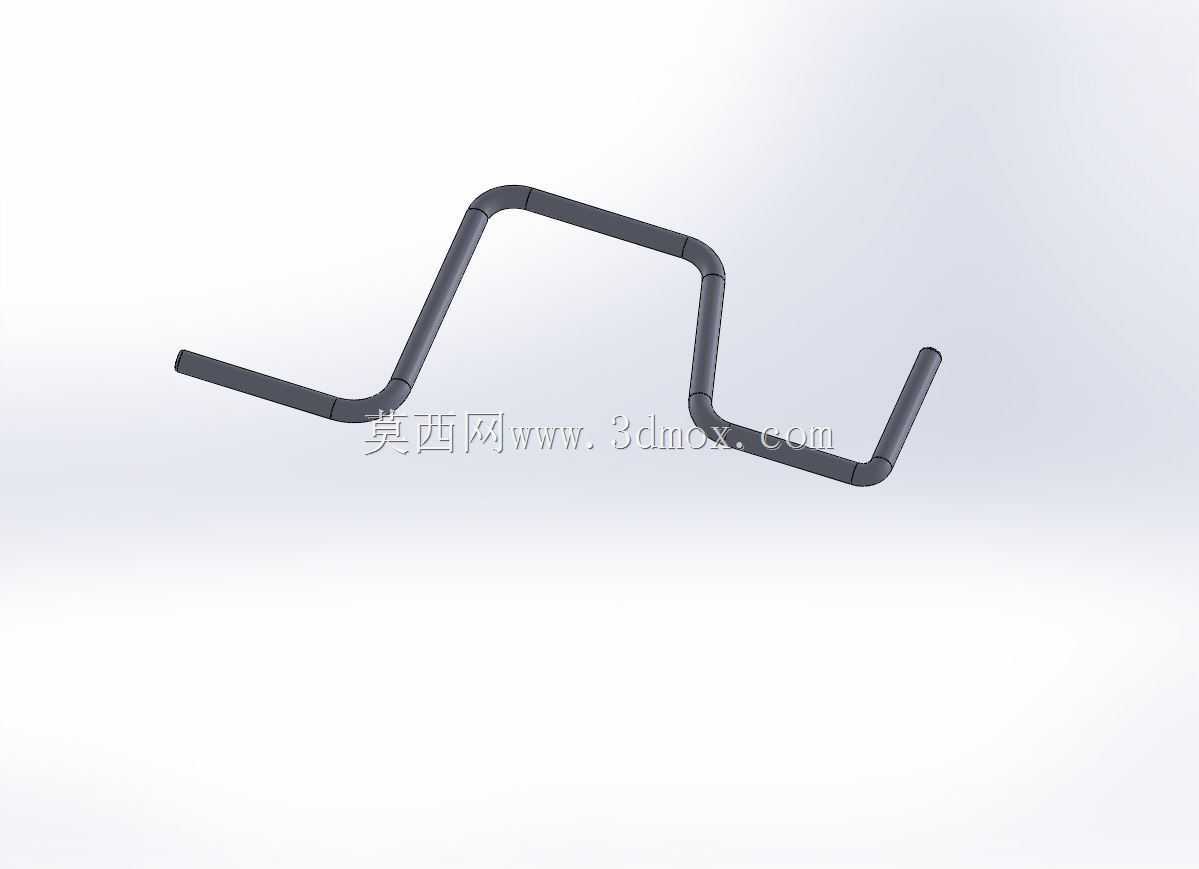

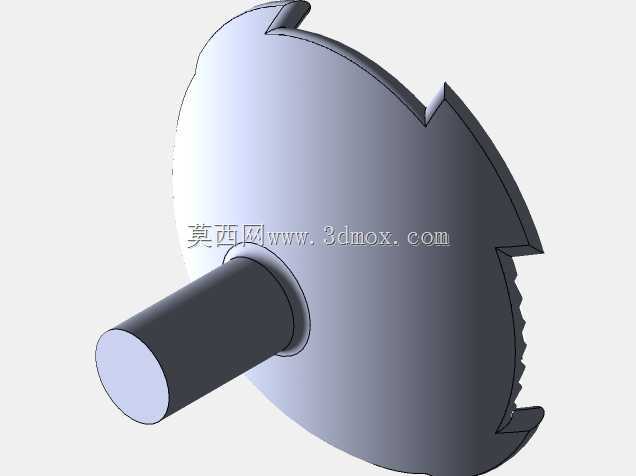

　　接触地面的支撑面做了防滑纹理处理，作业时可分散承重压力，避免在松软铺装路面出现下陷；上端支撑头采用弧形凹槽结构，刚好卡入车辆底盘指定的举升支撑点位，防止举升过程中出现滑脱偏移。剪臂采用对称等长设计，每处铰接点都配置耐磨衬套，减少反复举升过程中的铰接磨损，延长整体使用寿命，摇臂采用弯折式设计，转动时可避开底盘边缘结构，操作时无需额外避让空间，单人即可完成全部举升操作。从尺寸适配角度，该装置收拢后整体厚度较薄，可直接放入车辆后备箱的工具储物槽，不会占用过多储物空间，完全展开后的举升行程覆盖家用轿车、小型SUV的底盘离地高度范围，举升过程中两侧剪臂受力均匀，螺纹轴承受轴向拉力，整体受力路径清晰，没有多余的传力结构，

　　日常维护仅需定期在螺纹副、铰接点涂抹润滑脂即可，无需复杂的保养流程。这类纯机械举升装置相比液压类举升工具，对极端温度环境的适应性更强，北方冬季低温、南方夏季高温环境下都能正常操作，不会出现液压油黏度变化导致的操作卡滞问题，结构件全部采用金属材质加工，承重冗余量充足，正常使用场景下不会出现结构变形或断裂问题，完全满足车载应急维保的使用需求。
