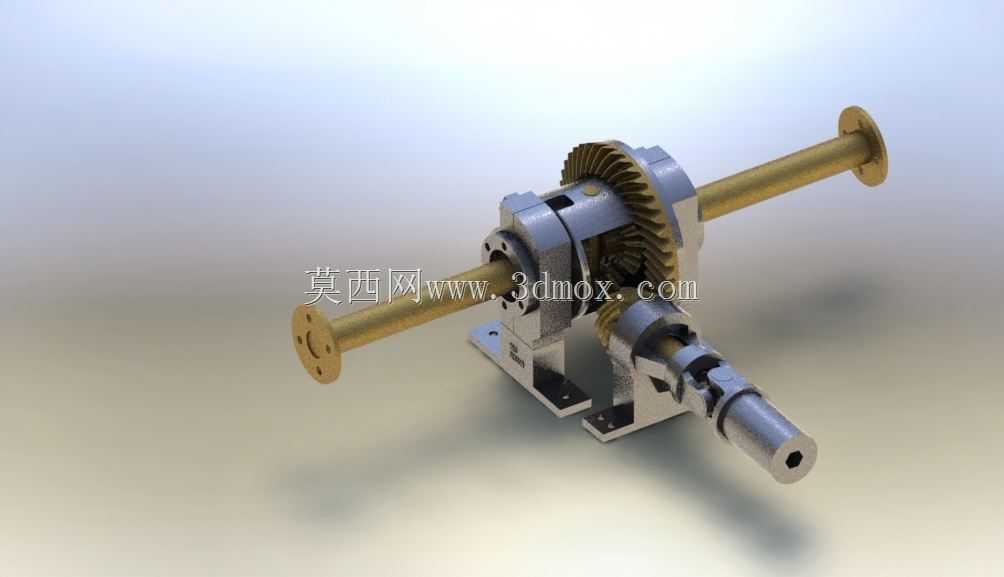

锥齿轮差速传动机构教学演示结构

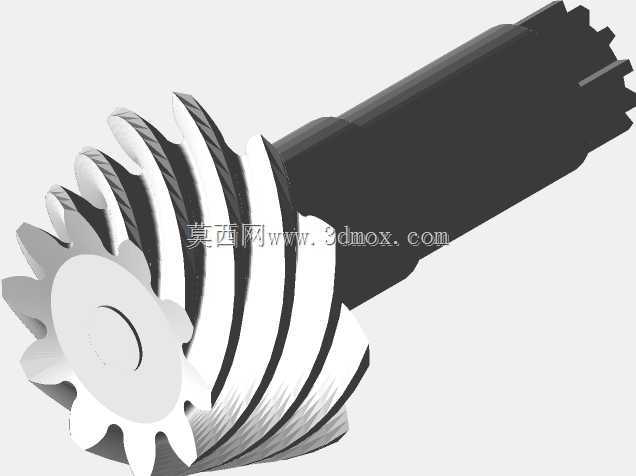

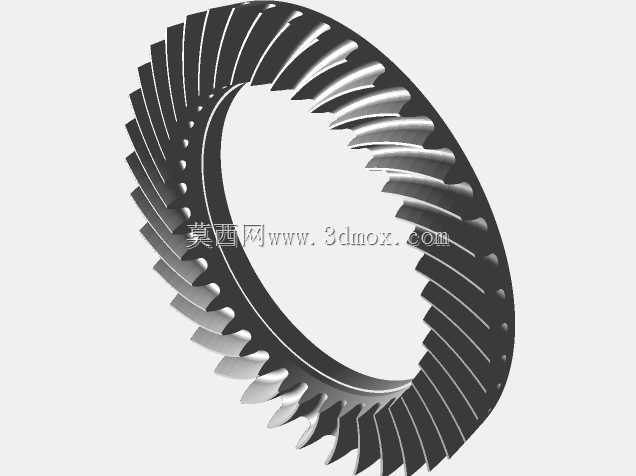

　　这套差速传动结构的建模，核心是还原车辆传动系统中差速单元的实际工作逻辑，建模过程中优先保证各啮合部件的运动干涉校验，而非单纯追求外观渲染效果。从实际应用场景来看，这类结构是车辆传动系统的核心组成部分，负责在动力输出端将扭矩分配给两侧输出轴，同时允许两侧轴以不同转速旋转，满足车辆转弯、颠簸路面行驶时两侧车轮的转速差需求，避免轮胎拖磨与传动部件的额外应力。建模时首先确定主减速锥齿轮的啮合参数，保证主动锥齿轮与从动盆齿的啮合间隙符合工程实际，齿面接触区的位置调整到齿高中部偏趾端，避免运转时出现边缘接触导致的异响与磨损。两侧输出轴采用带法兰盘的长轴结构，法兰端面预留了标准螺栓孔位，可直接对接轮毂连接结构，

　　轴径的设计参考了同载荷等级的商用车辆半轴参数，保证扭转强度满足额定扭矩传递需求。差速器壳体采用分体式装配结构，壳体上的行星齿轮轴安装孔位与行星齿轮的轴颈采用间隙配合，预留了润滑脂存储的微小间隙，保证行星齿轮在差速运转时能灵活自转，不会出现卡滞。输入端采用带万向节的连接轴结构，万向节的十字轴与轴叉的配合间隙控制在合理范围，可补偿输入端与动力源之间的安装角度偏差，降低安装时的同轴度要求，适配不同布置形式的动力舱布局。安装底座采用带加强筋的铸造型式，底座上的安装孔位采用长圆孔设计，允许安装时进行小范围的位置调整，降低机架加工的精度要求，同时加强筋的布置方向沿着受力方向延伸，可有效抵消齿轮啮合时产生的径向与轴向载荷，避免底座出现共振变形。

　　建模过程中对所有运动部件进行了运动仿真校验，模拟直线行驶与转弯工况下的部件运动状态，确认行星齿轮公转与自转的切换过程无干涉，两侧输出轴的转速差符合差速器的运动学公式，万向节在最大摆角状态下不会与周边部件发生碰撞。整个结构的外形尺寸控制在适配教学演示台架的范围内，输出轴的中心高与常规教学台架的安装基准匹配，可直接安装在现有教学实验台架上用于差速原理的演示，也可作为小型非道路车辆传动系统的设计参考，帮助设计人员快速完成差速单元的选型与结构适配。
