复合翼垂直起降固定翼无人机结构设计

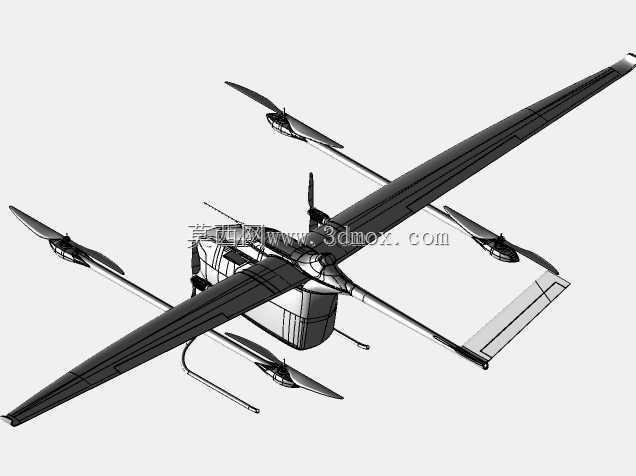

　　这款复合翼飞行器的结构设计，核心是兼顾多旋翼垂直起降的场地适应性与固定翼长航时巡航的效率优势，在测绘巡检、应急通信中继、小范围物资投送场景中，能规避传统固定翼需要跑道起降、纯多旋翼续航不足的痛点。从结构布局来看，采用上单翼常规布局，主机翼采用大展弦比平直翼设计，翼型选用低速高升力翼型，巡航阶段升阻比表现优异，能在较低动力输出下维持稳定平飞，有效降低巡航阶段的能耗。机身主体采用流线型纺锤截面设计，前部预留任务载荷舱空间，可根据作业需求搭载光学吊舱、通信中继模块或者小型物资舱，机身中部为动力舱与航电设备安装位，结构上设计有分层安装隔框，能将电池、飞控、电调等部件按重心分布要求固定，保证整机重心落在机翼气动焦点附近的合理区间，

　　避免飞行中出现配平阻力过大的问题。垂直起降动力系统采用四旋翼分布形式，四个旋翼臂对称布置在机翼前后的机身延伸段上，每个臂端安装独立的旋翼动力单元，起降阶段四个旋翼提供升力与姿态控制力矩，不需要滑跑即可在平整空地、舰船甲板甚至山地小块平地上完成起降，当爬升到预定巡航高度后，前拉动力启动，旋翼动力逐渐降低转速直至锁桨，进入固定翼巡航模式，此时旋翼顺桨锁定能大幅降低飞行阻力，提升巡航效率。尾翼部分采用常规尾撑加平尾垂尾的结构，尾撑从机翼后缘位置向后延伸，既保证尾翼的操纵力臂长度，又能避免尾翼结构与旋翼气流产生干扰，垂尾提供航向稳定性，平尾负责俯仰姿态配平与操纵，各操纵面的舵机安装位都预留了足够的检修空间，舵面铰链采用间隙补偿设计，

　　降低飞行中的操纵虚位。结构安装边界上，旋翼臂与机身的连接位置设计有快拆结构，运输时可将旋翼臂拆下，减小整机外包装尺寸，外场作业时不需要复杂工具即可快速完成组装，机翼与机身的连接采用定位销加锁紧卡扣的形式，保证连接强度的同时兼顾拆装效率。整机结构受力路径清晰，机翼的升力通过翼根连接结构传递到机身主隔框，起降阶段的冲击载荷通过旋翼臂传递到机身纵向主梁，各部件的安装位置都预留了走线空间，动力线与信号线分开布置，避免电磁干扰影响飞控系统正常工作。在细节设计上，旋翼下方的机身位置做了气流导流修型，减少旋翼下洗气流在机身表面形成的紊流干扰，机翼前缘做了防擦碰的加厚设计，外场作业轻微剐蹭不会损伤主承力结构，起落部分采用轻量化滑橇设计，配合垂直起降功能，不需要复杂的轮式起落架即可在硬质平整地面完成起降，进一步降低整机结构重量。
