适配Stern er850铣刀的家具钻孔T型轨道工装

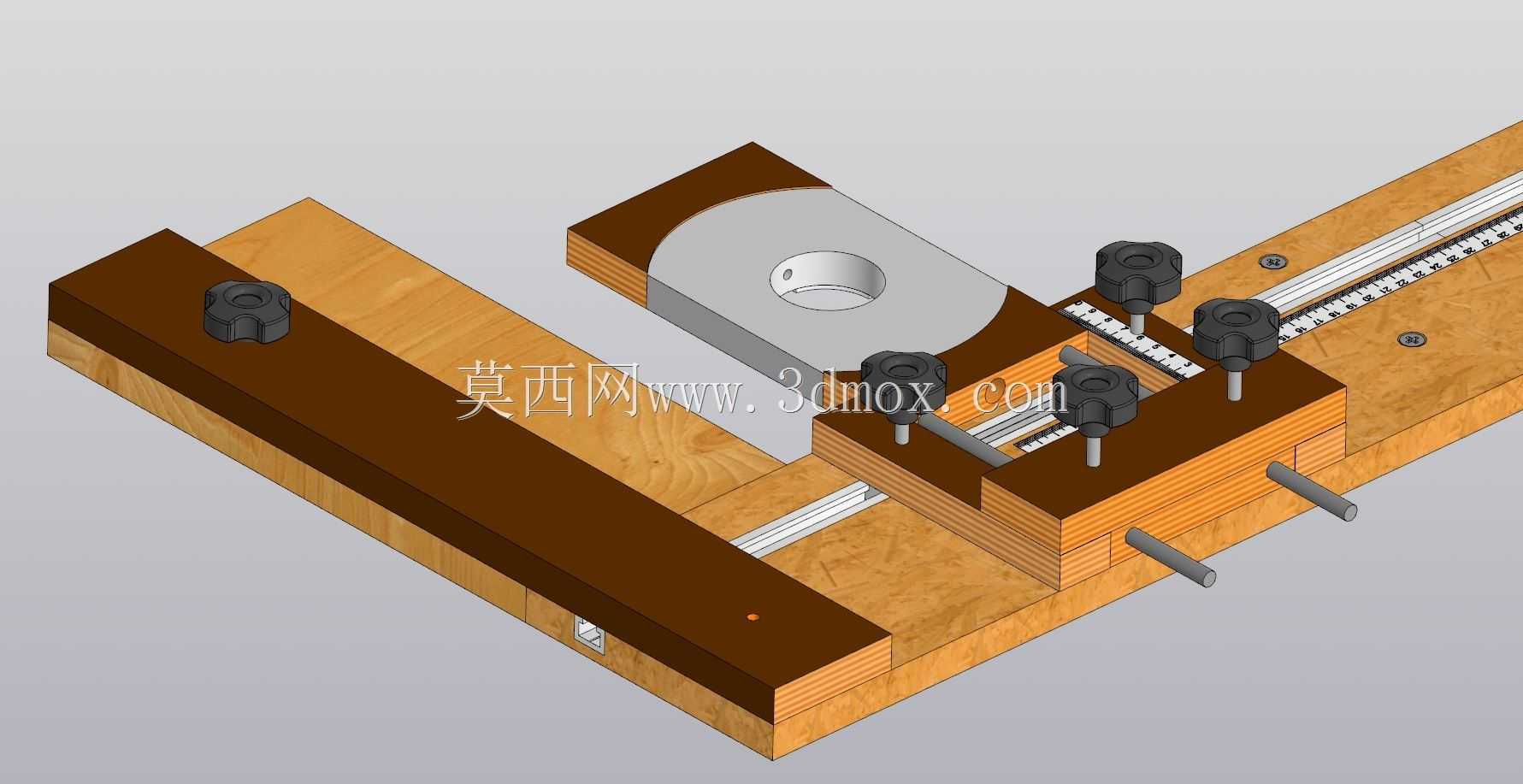

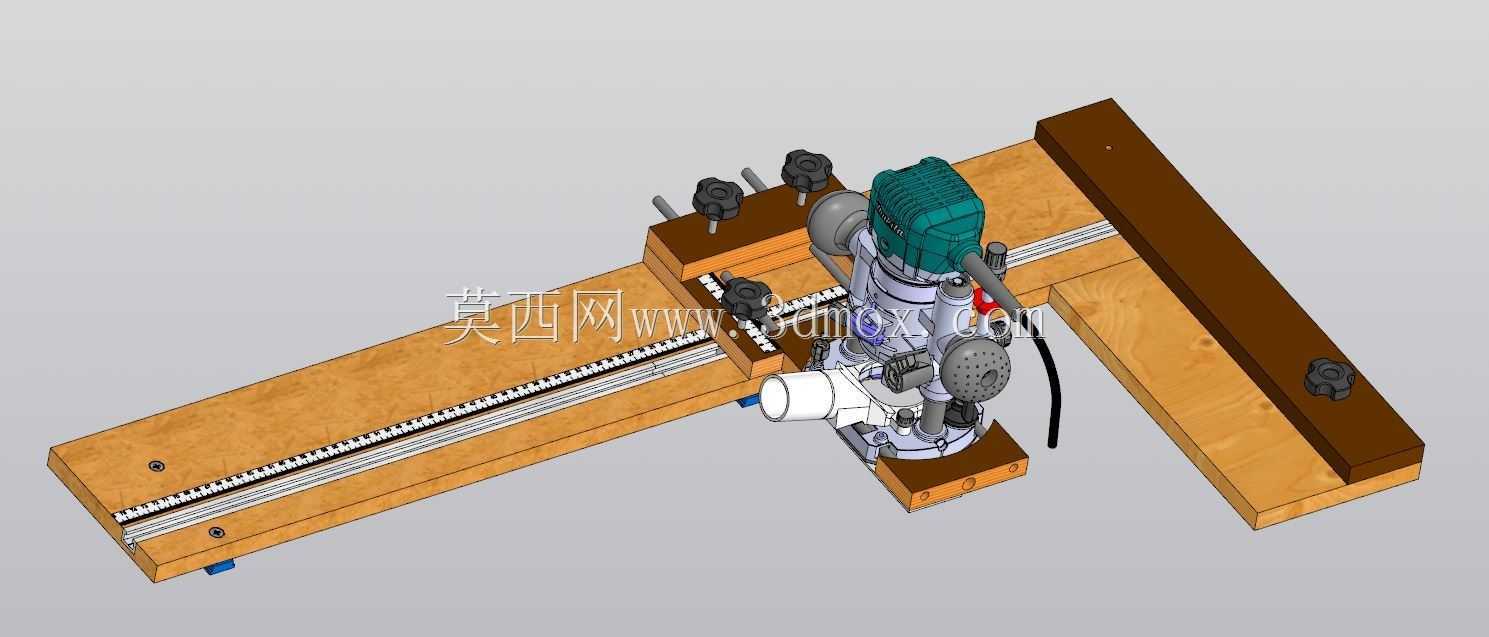

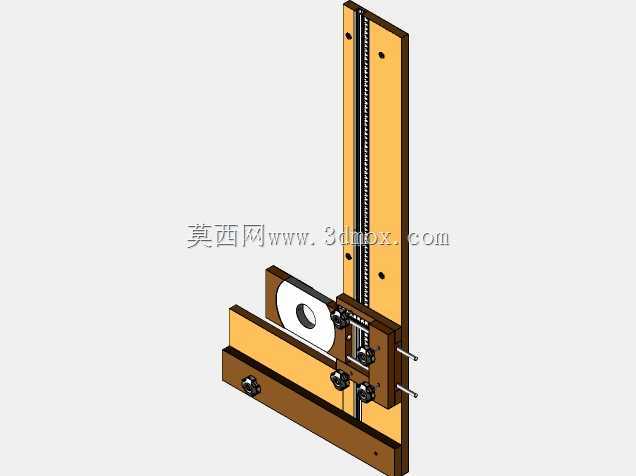

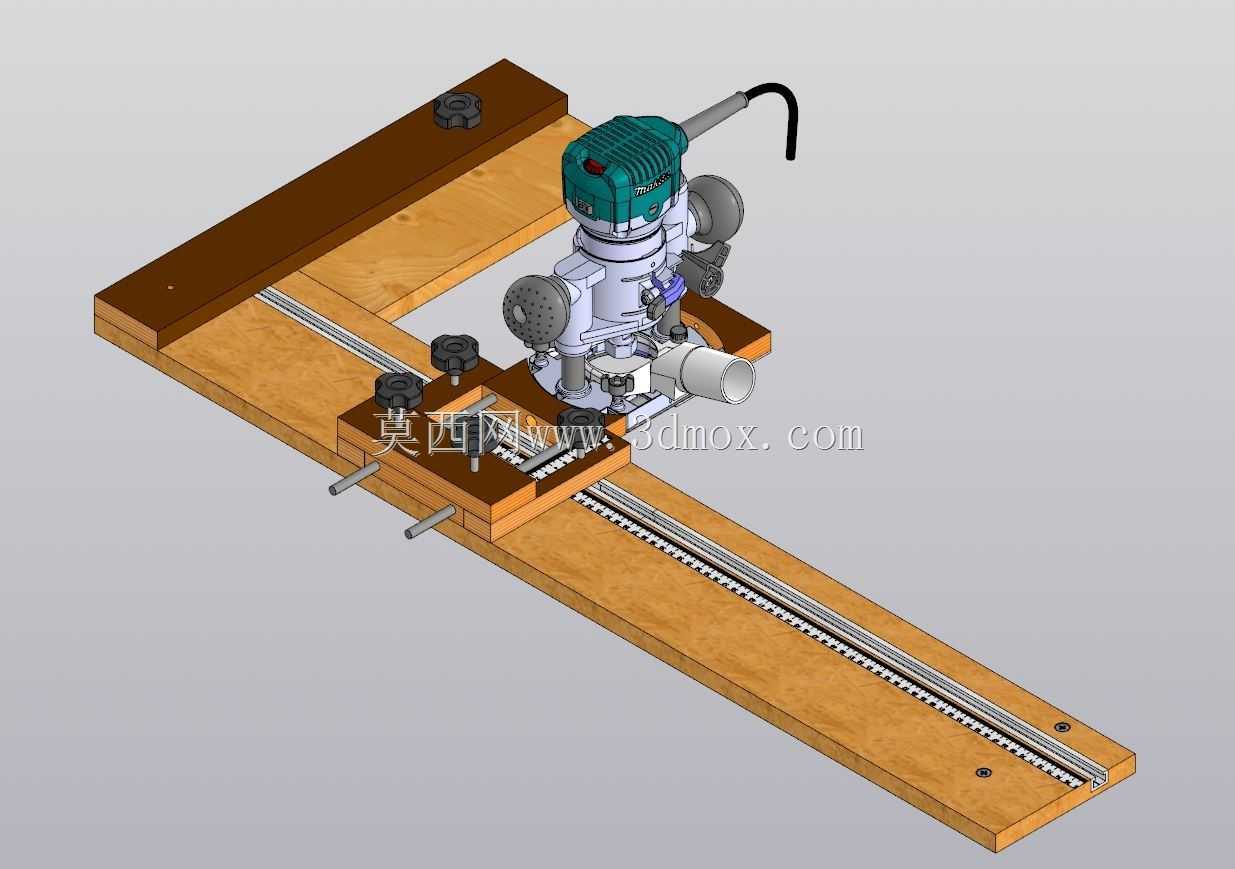

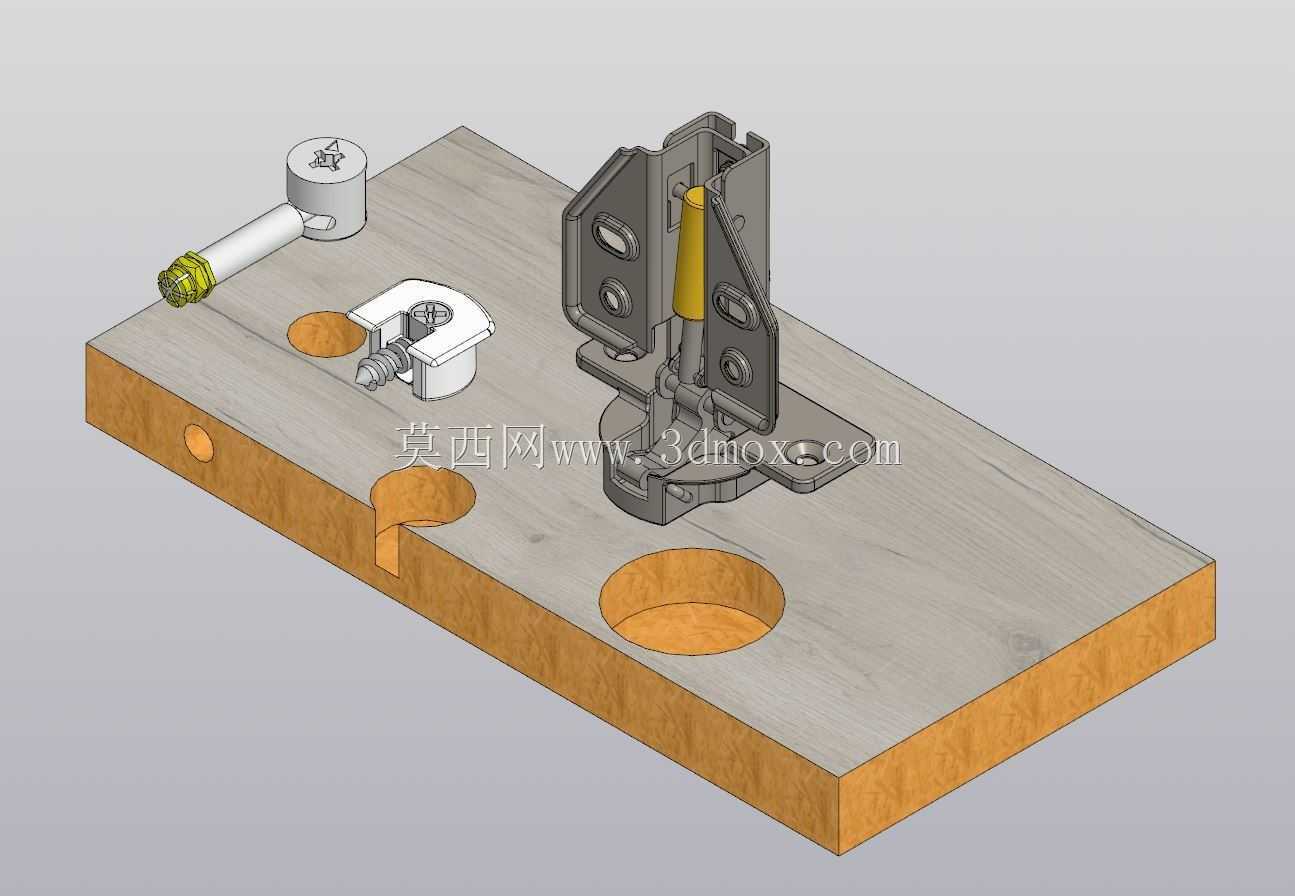

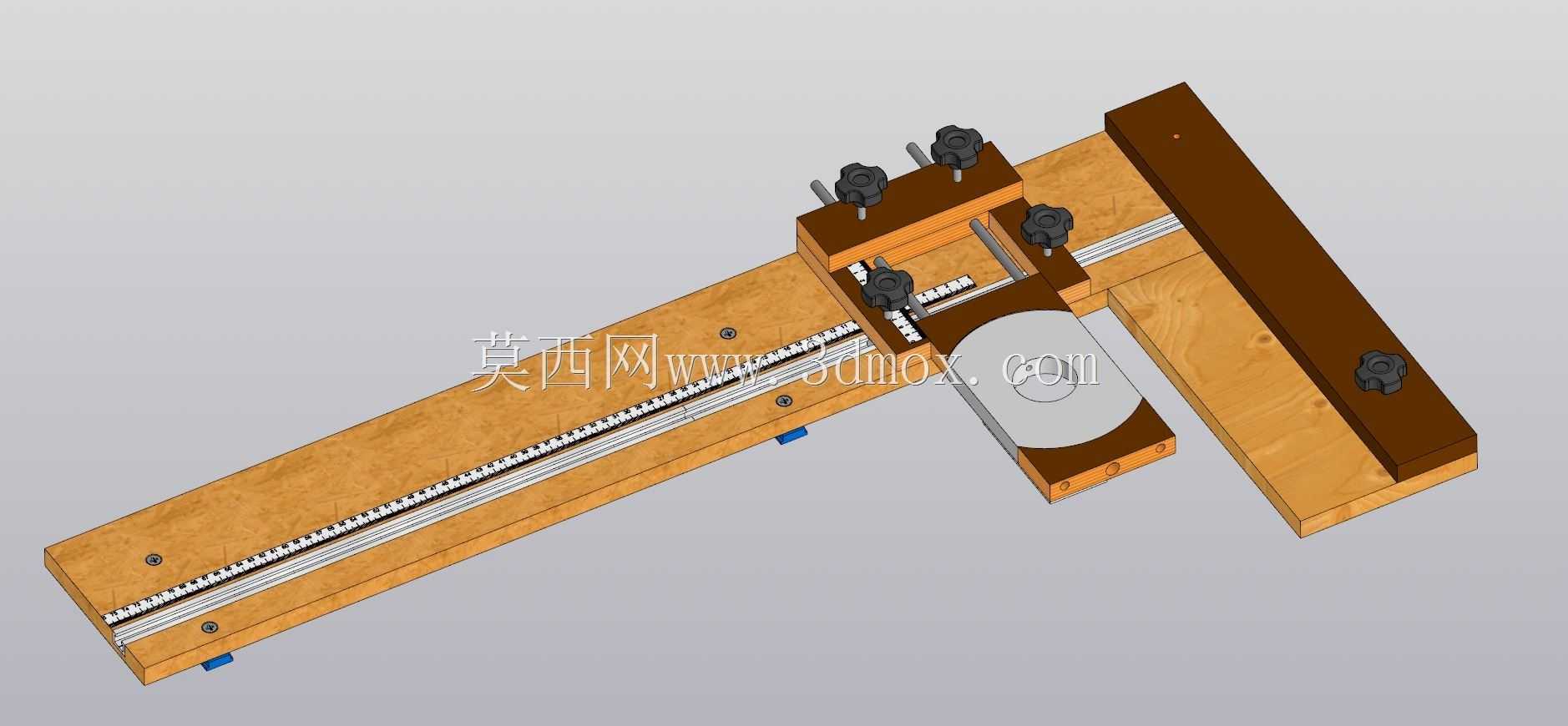

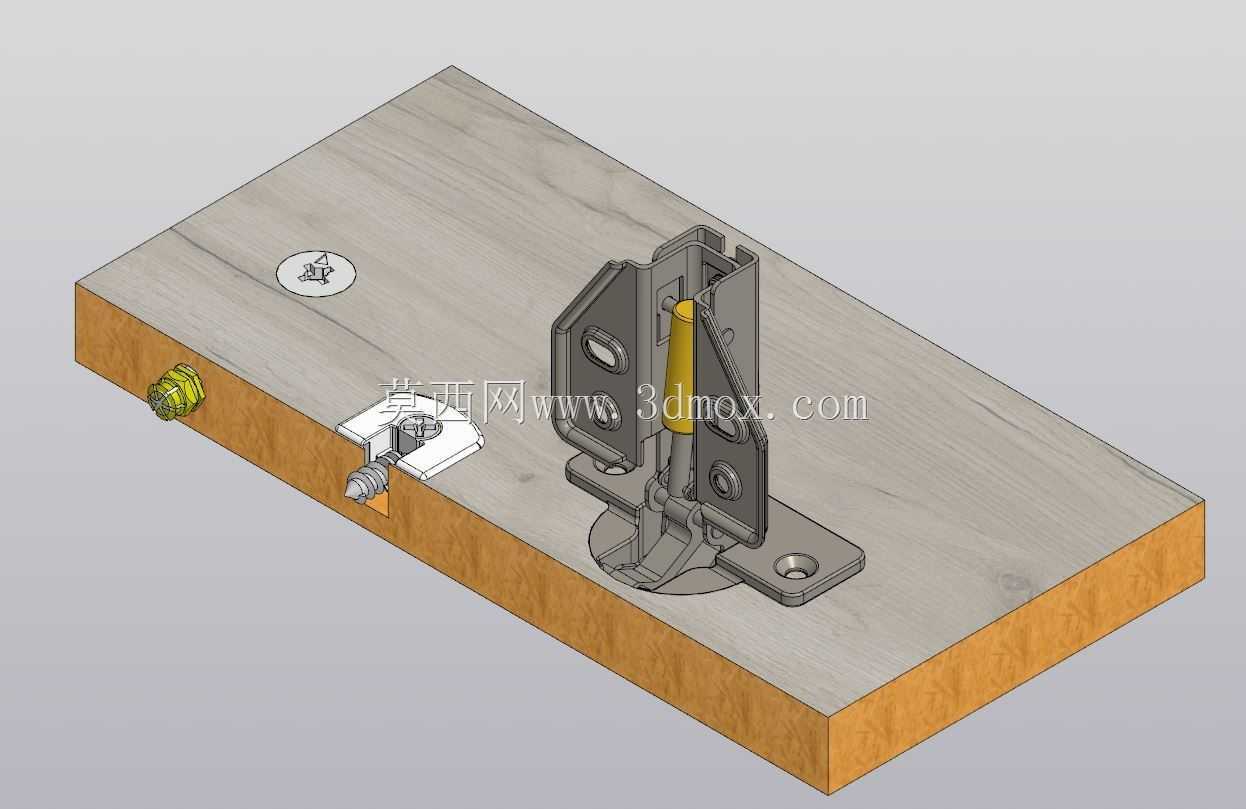

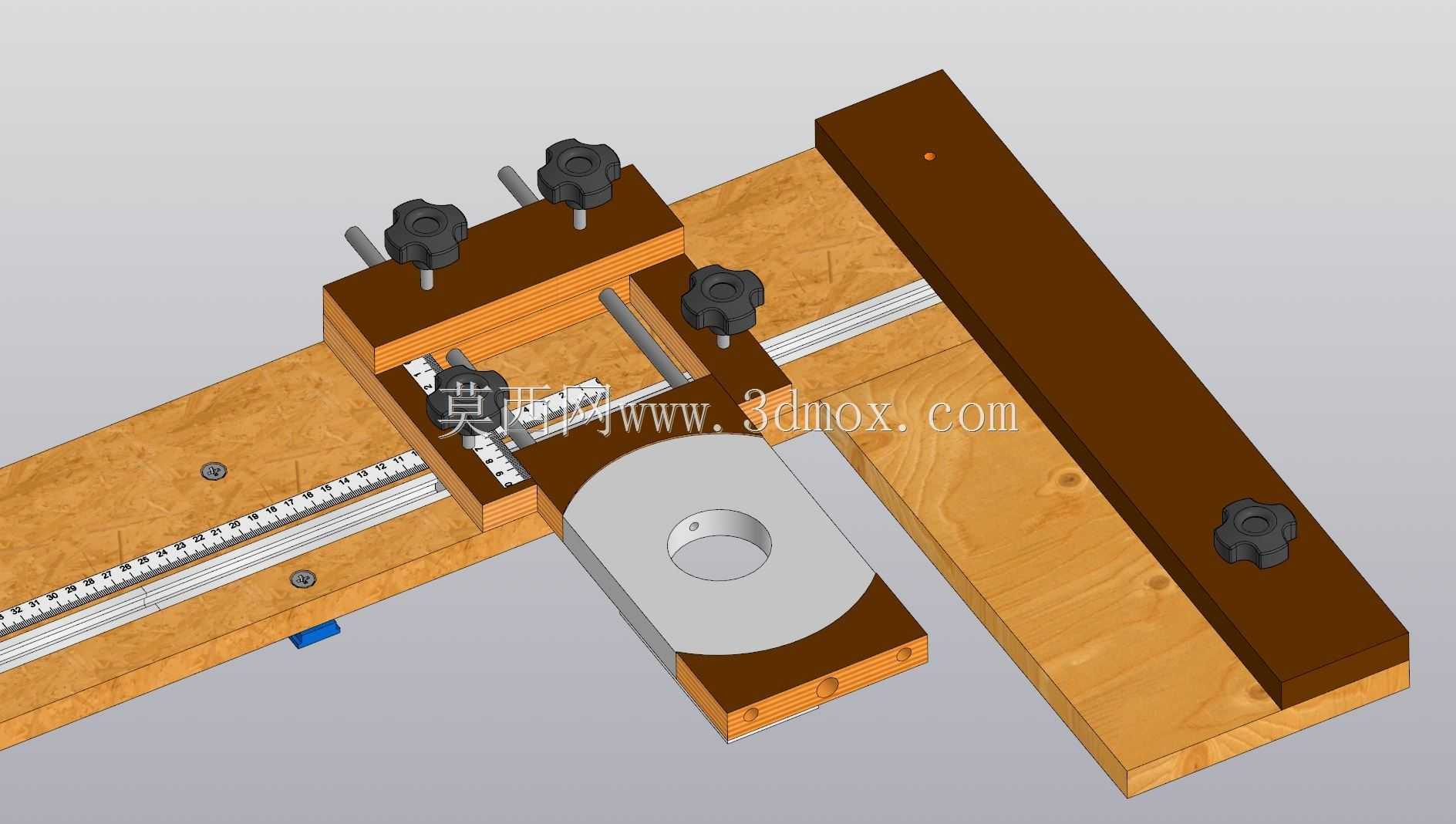

　　这套工装主要面向定制家具生产的小型加工场景，适配Stern er850手持铣刀使用，核心解决板式家具加工中铰链安装孔、偏心件拉杆孔的直孔与通孔加工精度问题，尤其针对16mm与18mm两种常规厚度刨花板的加工需求做了适配设计。工装主体采用木质基座搭配直线导轨的组合结构，T型轨道作为核心导向部件，承担铣刀的直线进给导向功能，轨道沿基座长度方向通长布置，可根据待加工板材的长度调整有效加工行程，基座上的锁紧旋钮可快速固定铣刀安装座的位置，避免加工过程中出现窜动偏移。铣刀安装座预留了与Stern er850铣刀匹配的安装接口，安装后铣刀主轴垂直于待加工板材表面，保证钻孔的垂直度符合家具五金件的安装公差要求，

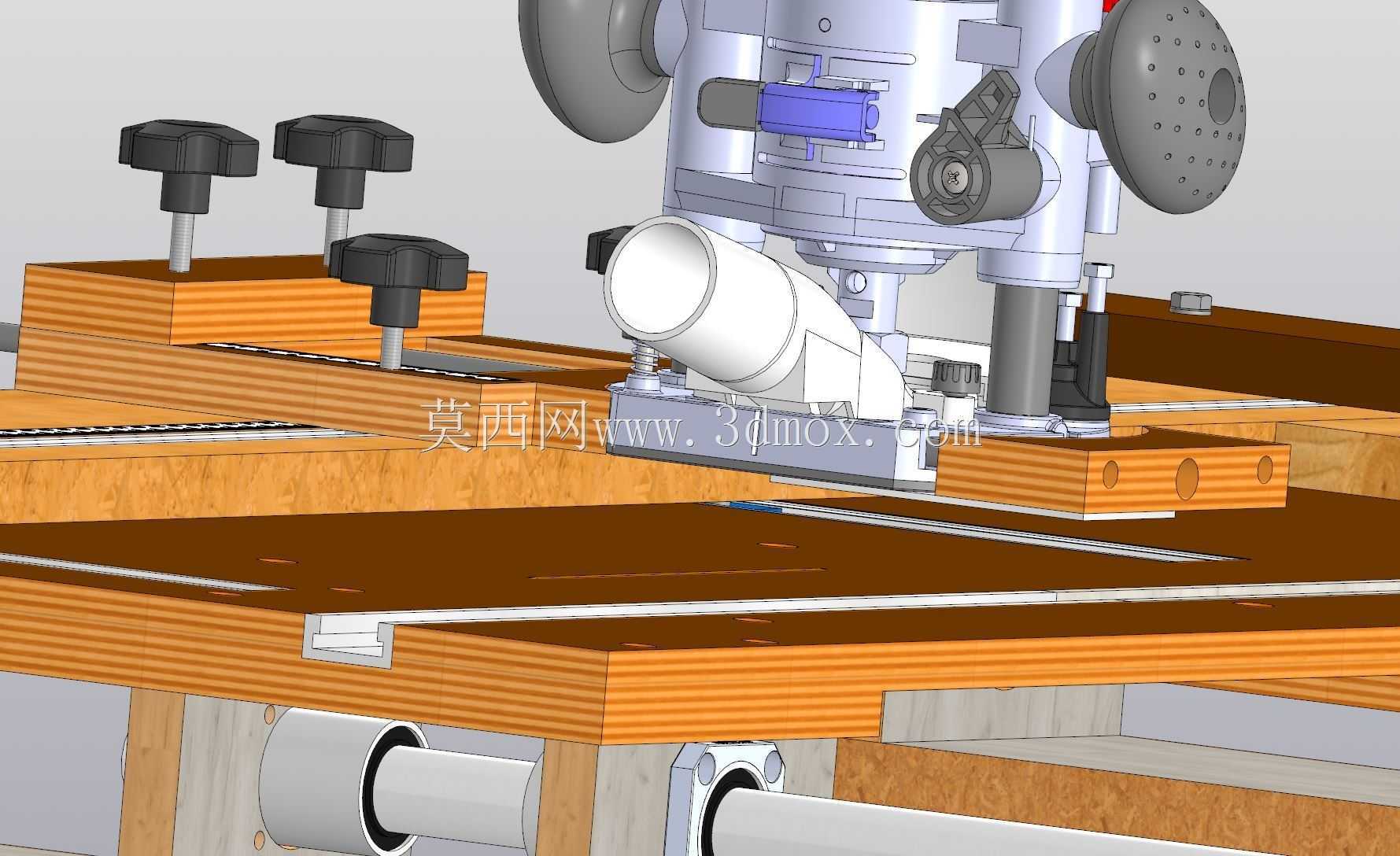

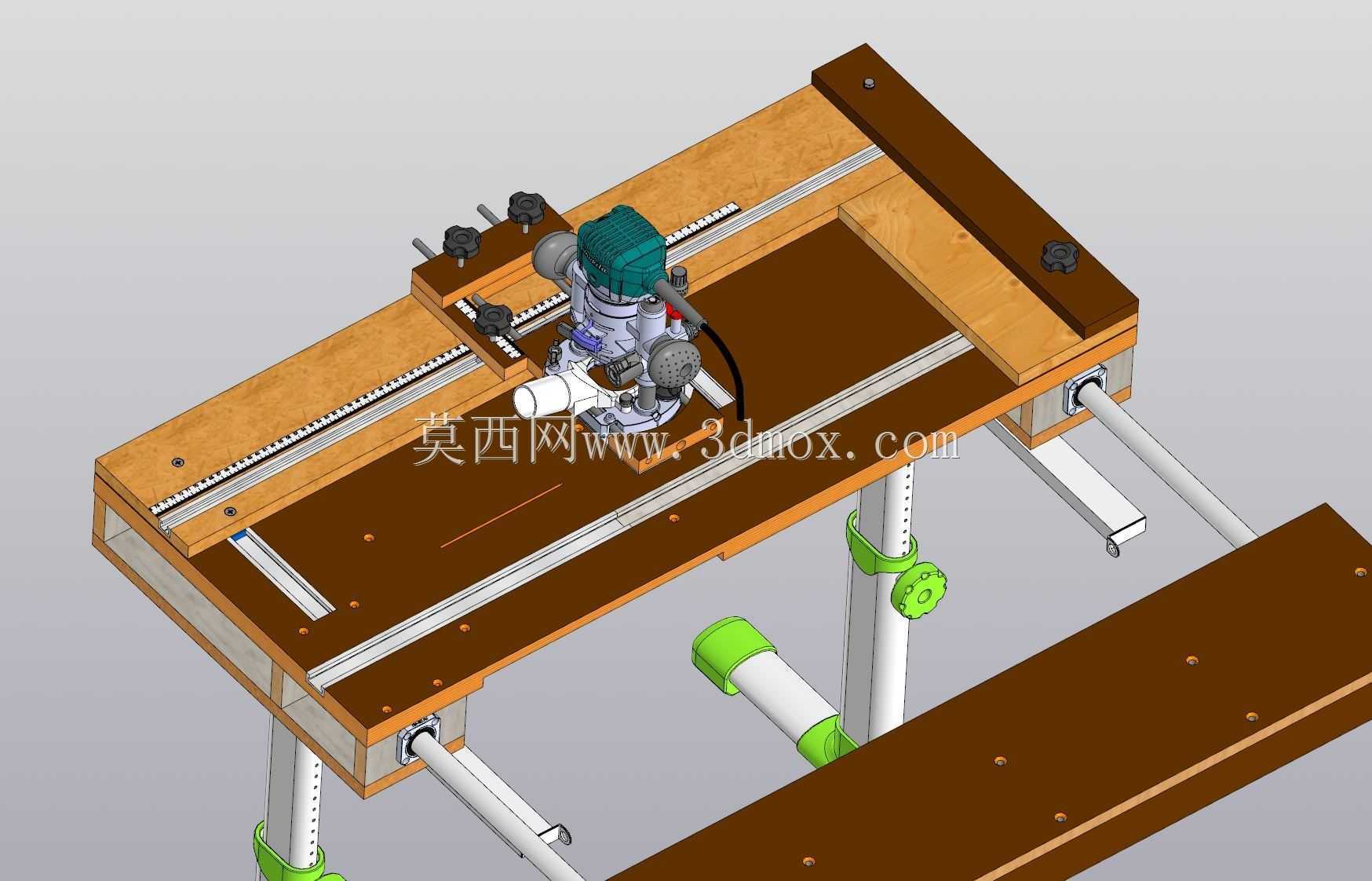

　　安装座侧面设置的微调旋钮可实现钻孔深度的精准控制，避免钻穿板材或者钻孔深度不足导致五金件安装不到位。针对16mm与18mm两种厚度刨花板的切换需求，设计了2mm厚度的铝制调整垫片，垫片安装在铣刀安装座与轨道滑块之间，切换板材厚度时无需重新校准铣刀的基准高度，仅需加装或拆除对应垫片即可快速完成调整，大幅减少不同厚度板材加工的换型调试时间。工装的桌面固定结构采用侧边压块设计，可直接夹持在常规木工工作台的边缘，无需额外打孔固定工作台面，适配多数小型木工坊、定制家具门店的现有工作台条件，T型轨道的支架为可选配置，若工作台面宽度不足可加装延伸支架拓展支撑范围，保证长板材加工时的进料稳定性。加工过程中，待加工板材靠紧基座侧边的定位挡边，

　　可保证钻孔位置到板材边缘的距离一致，批量加工同规格板材时无需逐件划线定位，能有效降低人工划线带来的位置误差，同时减少重复定位的辅助时间。整套结构没有复杂的传动部件，日常维护仅需定期清理导轨缝隙内的木屑，在导轨接触面涂抹少量润滑脂即可保证进给顺畅，木质基座的加工成本低，若出现磨损可快速自行更换基座部件，整体维护成本远低于专用的数控排钻设备，适合小批量定制家具的加工场景使用。
