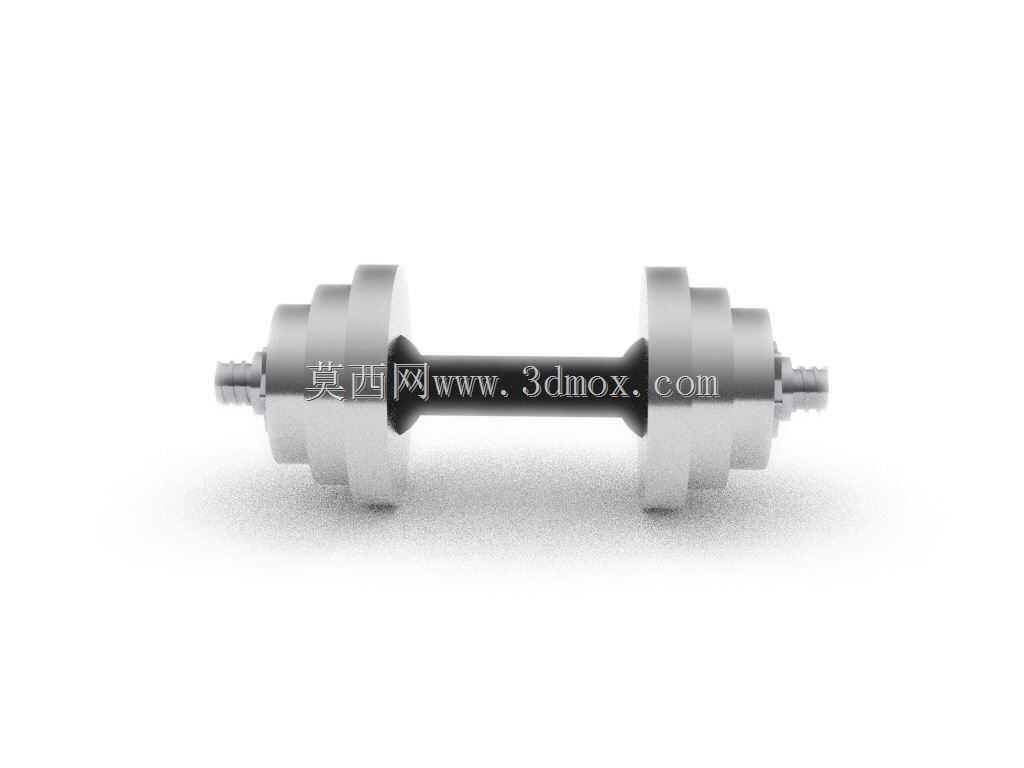

可调节配重组合式健身训练哑铃结构

　　日常做结构设计时，常遇到民用健身器材的结构优化需求，这款可调节配重的哑铃结构，是力量训练器材里最常见的标准化结构形式，很多商用健身房、家庭健身场景的可调哑铃，都采用这类同轴堆叠配重的设计逻辑。从实际使用场景来看，这类哑铃主要适配抗阻力量训练，覆盖上肢推、拉、举类动作，也可辅助做负重深蹲、负重弓步走等下肢训练动作，不同配重片的组合可以匹配从入门训练者到进阶健身人群的负荷需求，不需要额外购置多组固定重量哑铃，能大幅节省器材存放空间。从结构设计思路来看，这款哑铃采用中心握杆加两侧堆叠配重片的形式，握杆表面做滚花防滑处理，握持时能增大手掌与杆体的摩擦力，避免大重量训练时出现滑脱风险；握杆两端设置螺纹锁紧结构，配重片套入杆体后，

　　通过旋紧端部的锁紧螺母，就能将所有配重片压紧固定，避免训练过程中配重片晃动、脱落，保障使用安全。配重片采用等厚度的圆盘式金属结构，单片重量统一，训练者可以根据自身训练负荷需求，灵活增减两侧的配重片数量，调整时只需要松开端部锁紧件，增减对应数量的配重片后重新锁紧即可，调整过程不需要额外工具，操作便捷。从安装边界与尺寸适配来看，这类哑铃的握杆直径通常适配成年男性手掌的握持尺寸，一般在28mm到32mm区间，握持时手掌能完全包裹杆体，符合人体工学设计；单片配重片的外径控制在合理范围，不会因为配重片直径过大，在做弯举、推举类动作时磕碰身体或者周边器材；全装配状态下的整体长度，适配常规训练动作的活动范围，不会因为杆体过长影响动作幅度，

　　也不会因为杆体过短导致配重片安装数量受限。从结构可靠性来看，配重片中心的安装孔与握杆采用小间隙配合，套入后配重片不会出现径向晃动，锁紧螺母采用细牙螺纹设计，锁紧后防松性能更好，反复拆装调整配重也不会出现螺纹滑牙的问题；配重片边缘做圆角钝化处理，没有尖锐棱角，取放、安装时不会划伤手部，也不会磕碰地面造成地面损伤。在做这类器材的三维建模时，需要重点把控几个配合尺寸：一是配重片内孔与握杆的配合公差，间隙过大会导致配重片径向窜动，训练时产生异响还会影响握持稳定性，间隙过小则会导致配重片拆装困难，日常调整配重时操作不畅；二是握杆两端螺纹的长度，需要满足最大配重安装量下的锁紧行程，同时预留足够的螺纹啮合长度，保证锁紧后螺母的连接强度，

　　避免大重量训练时螺母松脱；三是配重片的同轴度要求，所有配重片套入后要保证整体同轴，避免出现偏心问题，偏心的哑铃在训练时会产生额外的倾覆力矩，增加手腕的受力负担，长期使用还可能造成运动损伤。另外，这类结构的哑铃在做表面处理时，配重片通常采用电镀或者烤漆工艺，既可以提升金属件的防锈能力，长期接触汗液也不会出现锈蚀问题，同时光滑的表面也方便日常清洁，擦拭掉表面的汗渍即可；握杆的滚花深度需要控制在合理范围，滚花过浅防滑效果不足，滚花过深则会硌手，影响长时间训练的握持舒适度。从实际使用的耐用性角度，这类全金属结构的哑铃使用寿命远高于包胶或者塑料外壳的可调哑铃，金属配重片抗冲击性能好，即使偶尔失手掉落也不会出现碎裂、变形的问题，适合高频次的商用场景使用，日常维护只需要定期检查锁紧螺母的松紧度，及时擦拭表面汗渍即可，不需要复杂的保养流程。
