多面通孔拼接式益智积木块设计

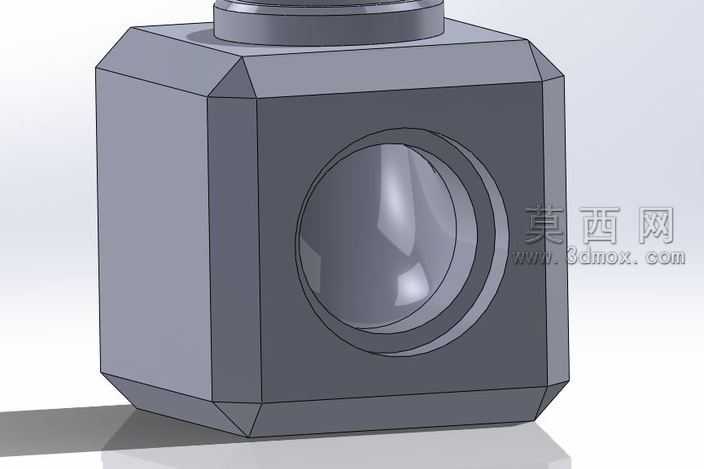

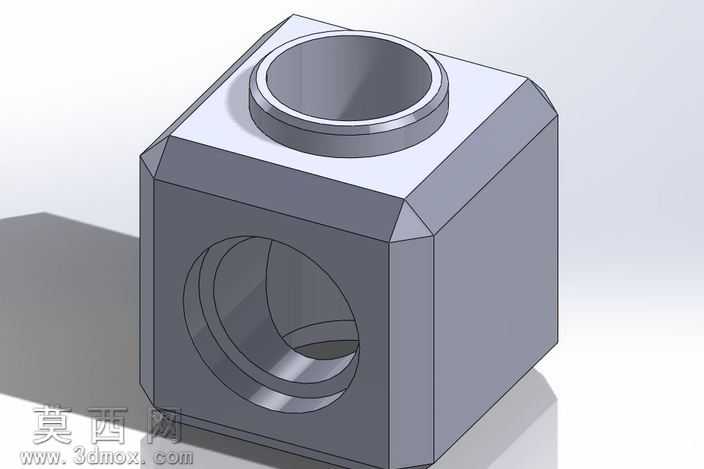

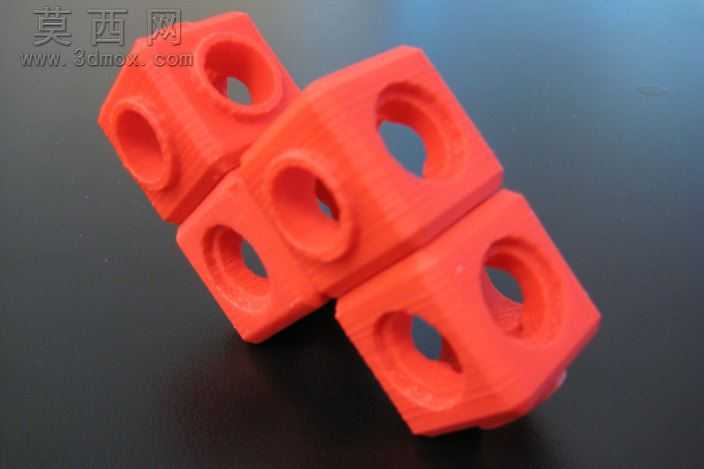

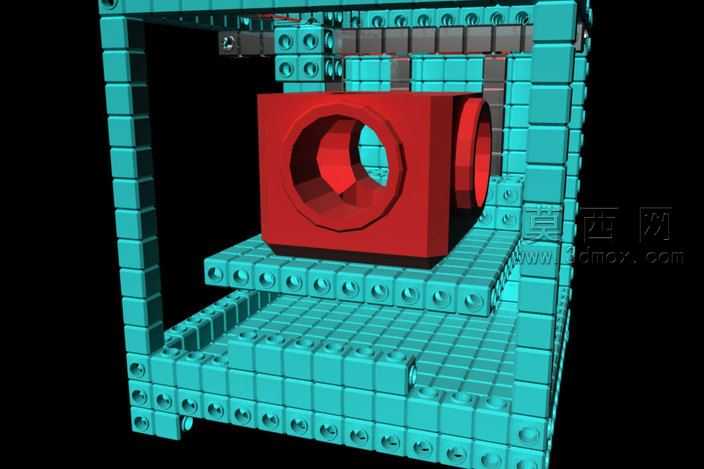

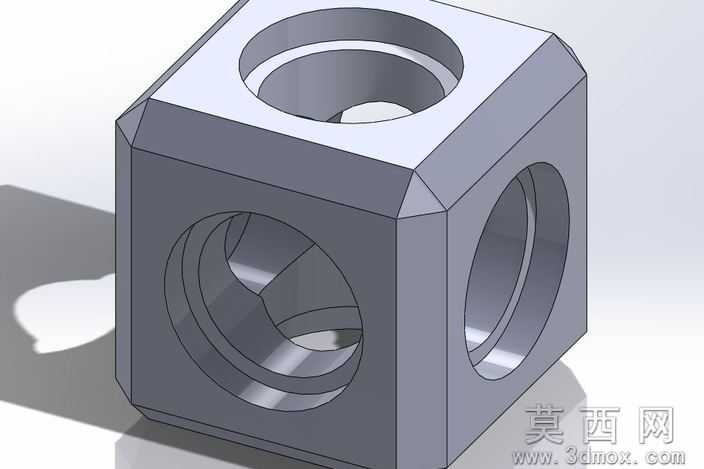

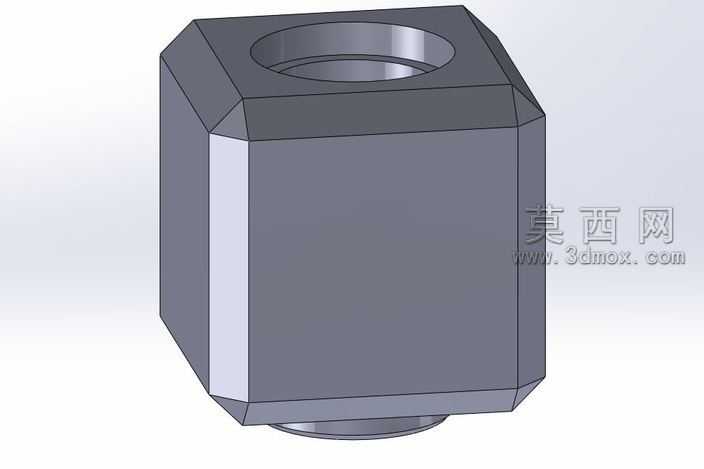

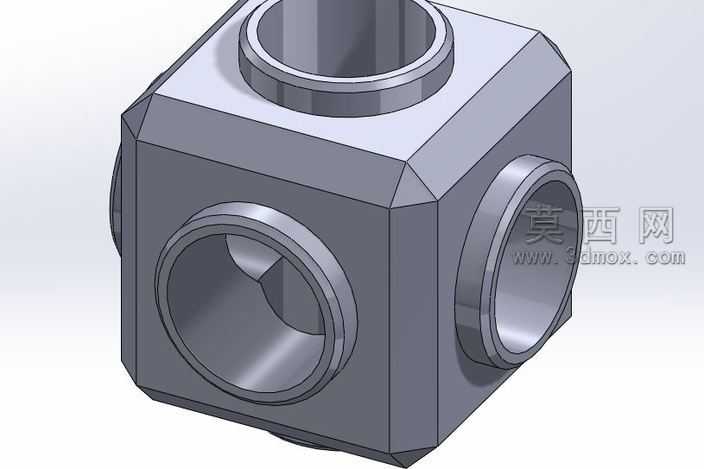

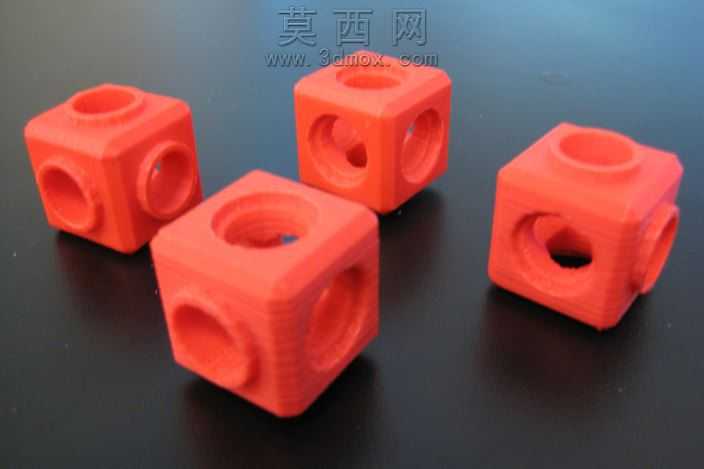

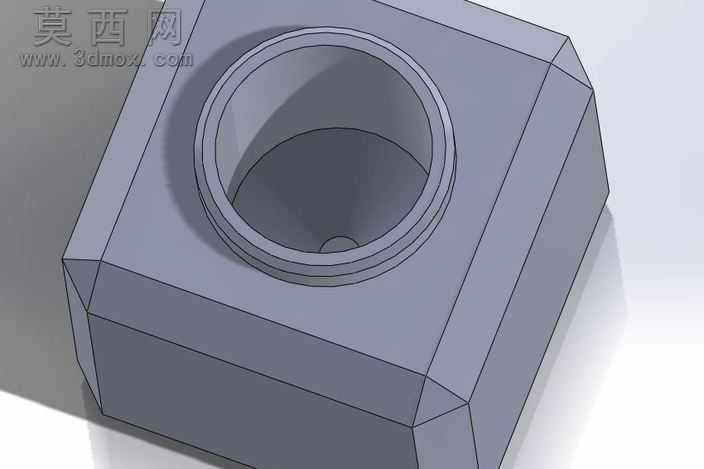

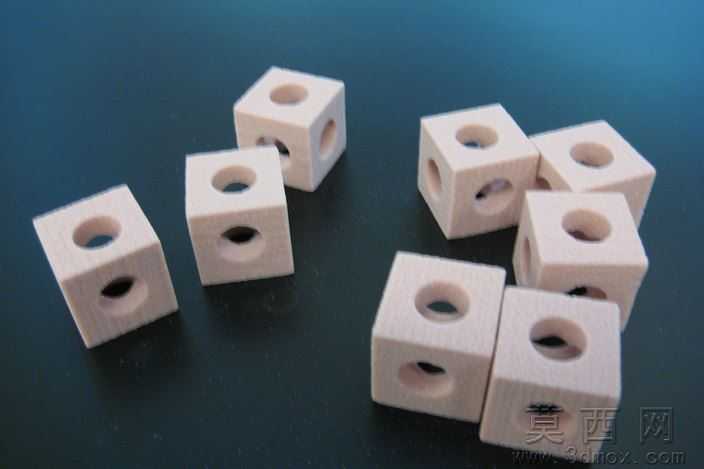

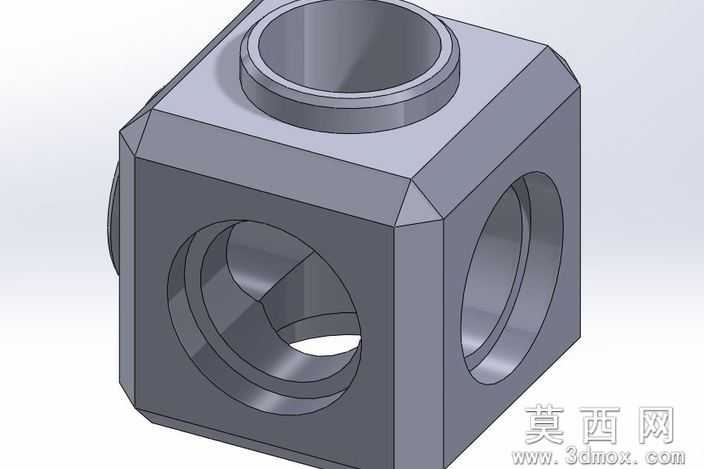

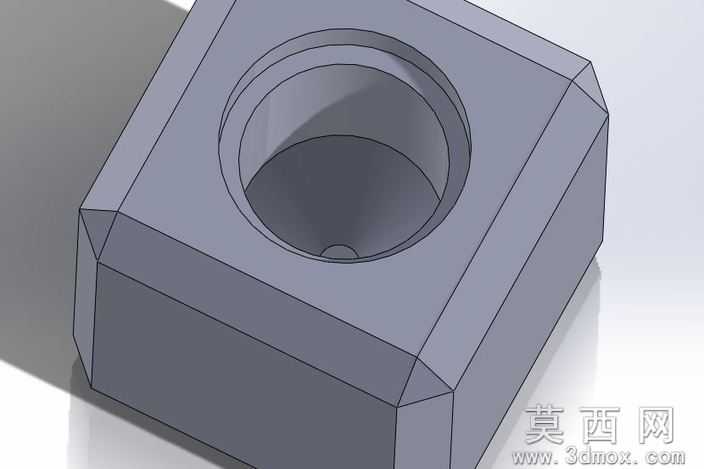

本作品为面向创客教育与3D打印场景设计的多面通孔拼接积木块，建模阶段采用SolidWorks完成全参数化结构设计，以正六面体为基础基体进行特征构建，首先绘制标准立方体基准草图，对六个面分别执行同轴通孔拉伸切除操作，所有孔位严格遵循统一的孔径与孔深参数，确保不同积木块之间可实现任意面的插拔拼接，孔位边缘做0.2mm圆角过渡处理，既避免3D打印过程中出现层纹毛刺，也能提升拼接插拔时的顺滑手感，减少长期使用后的孔位磨损。建模过程中对积木块的棱边统一做R0.5mm的倒角处理，适配FDM3D打印的工艺特性，避免打印时尖锐边角出现翘边、缺料问题，同时提升成品握持的安全度，适配低龄儿童的使用场景。材质渲染阶段模拟PLA耗材的哑光磨砂质感，采用亮橙红色作为基础配色，还原3D打印成品的真实视觉效果，渲染时调整漫反射与粗糙度参数，精准呈现FDM打印件细微层纹的表面质感，让预览效果与实际打印成品高度一致。结构设计上采用等壁厚设计，整体壁厚控制在2mm，既保证积木块的结构强度，避免拼接受力时出现开裂，也能减少打印耗材用量，缩短打印时长，通孔内部做轻微拔模斜度处理，适配3D打印的脱模需求，无需添加支撑即可完成打印，降低打印门槛。设计思路围绕三维坐标教学与创意拼接需求展开，积木块的三个轴向孔位分别对应X、Y、Z三个空间坐标轴，可作为儿童三维空间认知的教学教具，使用者可通过多块积木的自由拼接，组合出各类几何造型、简易机械结构，既可以搭配轴销、橡皮筋等配件制作简易小车、联动结构，也可作为像素化立体造型的基础单元，通过不同颜色积木的组合拼搭出三维像素作品，兼顾教学实用性与创意可玩性，适配中小学创客课堂、家庭亲子益智玩乐等多元场景。
