博世NEFF洗碗机开关替代卡扣结构

　　该结构件为家用嵌入式洗碗机舱门侧部的触发锁紧替代卡扣，主要适配博世NEFF系列嵌入式洗碗机的舱门开合触发机构，安装位置位于洗碗机内胆两侧的舱门导轨端部，承担舱门关闭到位后的位置触发、闭合状态锁止辅助的功能。日常使用中，原厂该位置的卡扣因长期处于舱门开合的反复受力工况，加上舱内高温高湿的洗涤环境，塑料基材容易出现应力脆断、卡扣卡位磨损的问题，一旦失效会导致舱门无法正常触发闭合信号、洗涤程序无法启动，或是舱门闭合后锁止不到位出现洗涤过程中渗液的问题。

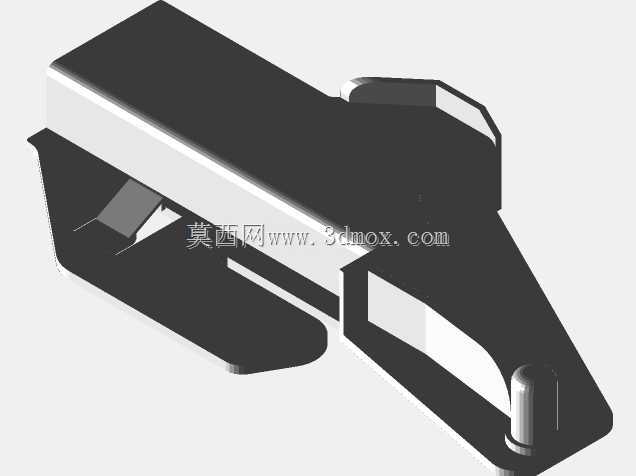

　　从结构设计来看，该替代件整体采用片状悬臂卡扣结构，主体为薄型钣金状的塑料承力主体，上部延伸出带圆柱凸台的定位臂，安装时该圆柱凸台卡入洗碗机侧架对应的定位圆孔内，作为整个卡扣的旋转与定位基准，下部设置两个对称的卡接支脚，卡入侧架对应的卡槽内完成竖直方向的限位，无需额外螺丝紧固即可完成安装固定，拆装替换时仅需用一字起撬动支脚即可脱出，无需拆解整机侧架，适配家用场景下的自主维修替换需求。中部的承力面为平面结构，对应舱门侧部的触发压块，舱门关闭时压块挤压该承力面，带动卡扣绕上部圆柱凸台小幅旋转，触发后部的微动开关输出舱门闭合信号，同时侧部的弹性悬臂会卡入舱门对应的卡位槽内，提供辅助的闭合阻尼感，避免舱门关闭后出现松动晃动。

　　设计过程中针对原厂件的失效点做了针对性优化，原厂件的弹性悬臂根部厚度仅1.2mm，长期反复弯折后容易出现应力集中断裂，该替代件将悬臂根部加厚至1.8mm，同时在根部做了R1.5的圆角过渡，降低应力集中系数，提升反复弯折的疲劳寿命；原厂件的触发承力面为光滑平面，长期受舱门压块摩擦后容易出现磨损凹陷，导致触发行程不足，该替代件在承力面位置增加了0.3mm的凸起耐磨筋，即使长期使用出现磨损，也能保证足够的触发压合行程，避免信号触发失效。

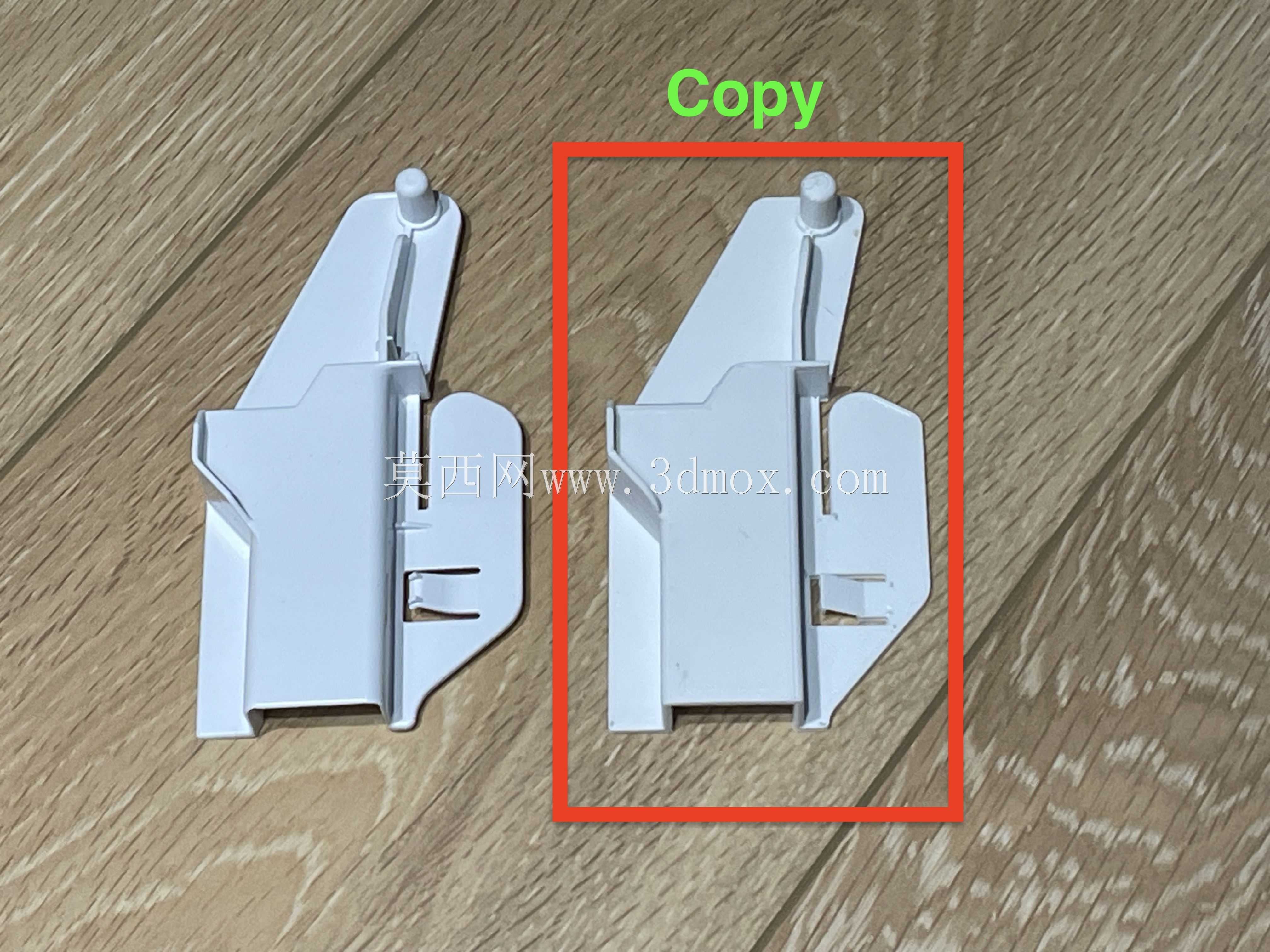

　　安装边界方面，该卡扣整体最大轮廓尺寸为长72mm、宽32mm、厚度2.5mm，上部定位凸台直径4mm、突出高度3mm，下部卡接支脚的卡槽适配宽度为2.2mm的侧架安装板，安装后绕凸台的旋转行程为4mm，触发微动开关的压合行程为2mm，安装时需注意凸台完全卡入定位孔后，再将下部支脚压入卡槽，避免安装偏斜导致卡扣卡滞、舱门开合不畅。实际装机测试时，舱门开合力度与原厂件保持一致，闭合时的触发反馈清晰，无松动旷量，在60℃高温洗涤工况下连续开合1200次无明显变形、断裂问题，完全可以替代原厂失效卡扣使用，解决原厂配件采购成本高、等待周期长的问题。

　　从结构建模的角度来看，该零件属于典型的小尺寸塑料功能件，建模时需重点关注各个卡接位置的尺寸公差，定位凸台与安装孔的配合间隙控制在0.1mm以内，避免安装后出现旷量，弹性悬臂的折弯角度需与原厂件保持一致，保证开合的阻尼手感与触发行程匹配，同时所有棱角位置都做了圆角处理，避免安装时划伤内胆保温层或是维修时割手。
