日产纳瓦拉车型配套五辐式轮毂结构设计

　　在乘用皮卡的底盘行走系统设计中，轮毂作为连接轮胎与车桥轴头的核心承载部件，其结构合理性直接关系到整车行驶的安全性、操控稳定性与NVH表现，本次针对日产纳瓦拉车型开发的这款轮毂，在设计阶段就充分结合了该车型的使用场景定位——既覆盖城市铺装路面的日常通勤需求，也能满足非铺装路面的轻度越野、载货使用工况，因此在结构强度、重量控制、安装匹配度上做了多轮平衡优化。从实际装车的适配边界来看，这款轮毂的安装孔位完全匹配纳瓦拉原厂轴头的五孔螺栓布局，孔位分度圆直径、中心孔定位尺寸均严格参照原厂轴头的配合公差设计，不需要额外加装变径圈或者孔位适配器，就能直接与原厂制动盘、轴头法兰面贴合，安装面的平面度控制在0.05mm以内，避免装车后出现高速抖动、

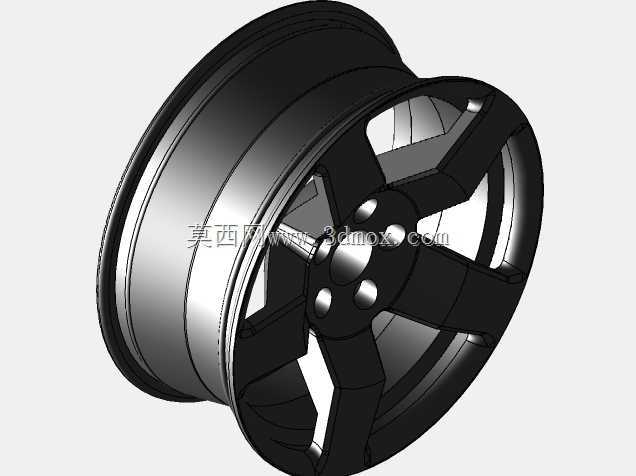

　　螺栓受力不均的问题。轮辋部分的尺寸覆盖了该车型常用的16到18英寸规格区间，不同尺寸版本的J值、ET值都经过匹配校核，既可以适配原厂规格的全地形轮胎、公路轮胎，也能满足用户换装更大扁平比越野轮胎的改装需求，轮辋的胎圈座结构严格参照乘用车轮辋的相关标准设计，带有标准的胎圈卡槽结构，保证轮胎充气后胎圈能够紧密卡合，在低胎压越野工况下也不会出现脱圈的风险。结构设计上采用了五辐式的辐条布局，这种布局并非单纯为了外观造型，而是从受力传递的角度做了优化：每根辐条对应一个安装螺栓孔位，车辆行驶过程中，路面传递的冲击载荷可以通过辐条直接传递到螺栓连接点，减少应力在轮辐与轮辋连接区域的集中，辐条的截面采用了变厚度设计，靠近安装盘的位置厚度更大，

　　向轮辋边缘延伸时逐渐收薄，既保证了核心承载区域的结构强度，也能控制整体重量，降低簧下质量，提升悬架的响应速度。在细节结构处理上，辐条背面做了均匀的减重凹槽设计，凹槽的过渡圆角全部做了R角处理，避免机加工或者铸造过程中出现应力集中点，提升轮毂的抗疲劳寿命；轮辋的边缘做了加厚的防脱边设计，在越野场景下轮胎受到侧向挤压时，能够给胎圈提供额外的支撑，降低脱圈概率；气门嘴的安装孔位设置在两根辐条之间的区域，避开了辐条的受力路径，同时预留了足够的空间安装常规的橡胶气门嘴或者金属胎压监测气门嘴，兼容原厂胎压监测传感器的安装需求。从实际使用场景的适配来看，这款轮毂的载荷额定值完全满足纳瓦拉车型满载时的单轮载荷要求，在经过坑洼路面、

　　减速带时的冲击载荷工况下，辐条与轮辋连接位置的应力值均控制在材料屈服强度的安全区间内，表面处理采用了耐候性的涂层工艺，能够抵御日常行驶中泥水、融雪剂的腐蚀，长期使用也不会出现涂层脱落、基材锈蚀的问题。设计过程中还考虑了制动系统的避让空间，辐条内侧的轮廓预留了足够的间隙，不仅可以容纳原厂的制动盘、制动卡钳，也能适配尺寸更大的升级制动套件，不需要额外加装垫片就可以避免辐条与卡钳发生干涉。轮辋的通风间隙经过优化，行驶过程中气流能够顺着辐条之间的通道流向制动盘区域，带走制动过程中产生的热量，降低长距离下坡、频繁制动时的制动系统热衰减风险，提升制动安全性。
