工业级栅格支撑式数控切割作业承载台

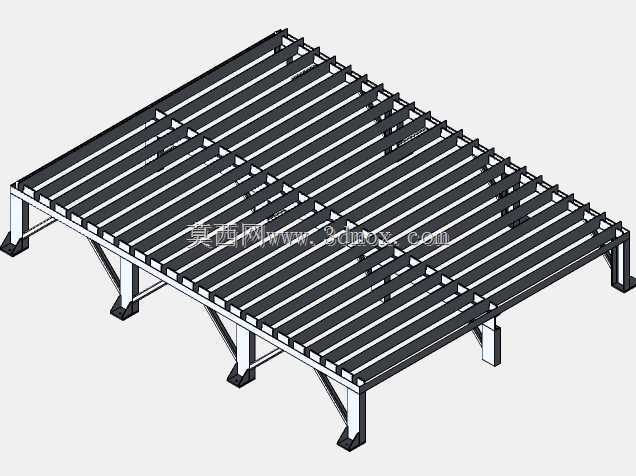

　　在金属板材数控下料、等离子切割、火焰切割的作业场景中，这类栅格结构的承载台是工位核心的基础承载部件，日常作业中需要承接数吨重的整张钢板，同时要耐受切割过程中产生的高温熔渣溅射、局部高温炙烤，还要保证切割头作业时台面不会干涉切割路径，避免切伤台面主体结构。从结构设计逻辑来看，整体采用分块式栅格排布，台面由多根平行布置的扁钢承重条组成，相邻扁钢之间预留均匀的排渣间隙，切割产生的高温熔渣可以直接顺着间隙落到台面下方的集渣区域，不会在台面积攒形成凸起，影响后续板材放置的平面度。支撑腿采用H型钢或者方管焊接成型，每根支撑腿底部都配置了带安装孔的地脚板，可以通过膨胀螺栓和车间混凝土地面做刚性固定，避免大尺寸板材吊装上料时台面出现偏移或者侧翻。

　　设计时首先要考虑的是台面的整体平面度公差，整个承载面的平面度需要控制在每米2mm以内，否则放置大尺寸薄钢板时会出现局部翘曲，导致切割头碰撞板材或者切割尺寸出现偏差。栅格条的材质选用普通Q235扁钢即可，不需要做额外的表面热处理，因为栅格条本身属于易损消耗件，长期受切割熔渣烧蚀会出现局部熔损，当损耗到一定程度时可以单独更换单根栅格条，不需要整体更换台面，大幅降低后期维护成本。支撑框架的主梁采用矩形管焊接成整体框架，栅格条通过螺栓或者焊接固定在主梁上方，相邻栅格条的间距控制在80-120mm区间，间距过小会导致排渣不畅，熔渣容易卡在缝隙里堆积，间距过大则会导致小尺寸切割件在切割完成后直接从缝隙掉落，甚至出现板材局部塌陷影响切割精度。

　　整体台面的高度通常设置在600-800mm，匹配常规数控切割机的龙门架作业高度，不需要额外调整切割机的Z轴初始行程，安装时需要先对地面做水平找平，再依次固定各个支撑腿的地脚，之后吊装主梁框架做二次水平校准，最后铺装栅格条并检测整体平面度。这类承载台和传统的实心切割平台相比，通风散热性能更好，切割时板材下方有充足的空气流通，等离子切割时能减少挂渣，火焰切割时也能避免板材背面因为缺氧出现切割不透的问题。同时栅格结构的整体自重更轻，同等承载能力下比实心平台节省60%以上的钢材用量，吊装转运也更加方便，适合在钢结构加工厂、金属下料车间、设备制造厂的切割工位长期使用。日常使用中需要定期清理栅格缝隙里堆积的熔渣，避免熔渣堆积过高顶起板材，

　　当单根栅格条烧蚀深度超过原厚度的三分之一时，要及时更换，防止切割时栅格条断裂导致板材倾斜。设计建模时需要重点校核主梁的承重挠度，当台面满载均布载荷时，主梁的最大挠度不能超过跨度的1/1000，保证长期承重不会出现永久性变形，支撑腿的垂直公差也要控制在1mm以内，避免框架安装后出现内应力，长期受力出现焊缝开裂的问题。台面边缘可以根据需求加装定位挡块，方便上料时快速对齐板材边缘，减少板材找正的辅助时间，提升切割作业的整体效率。
