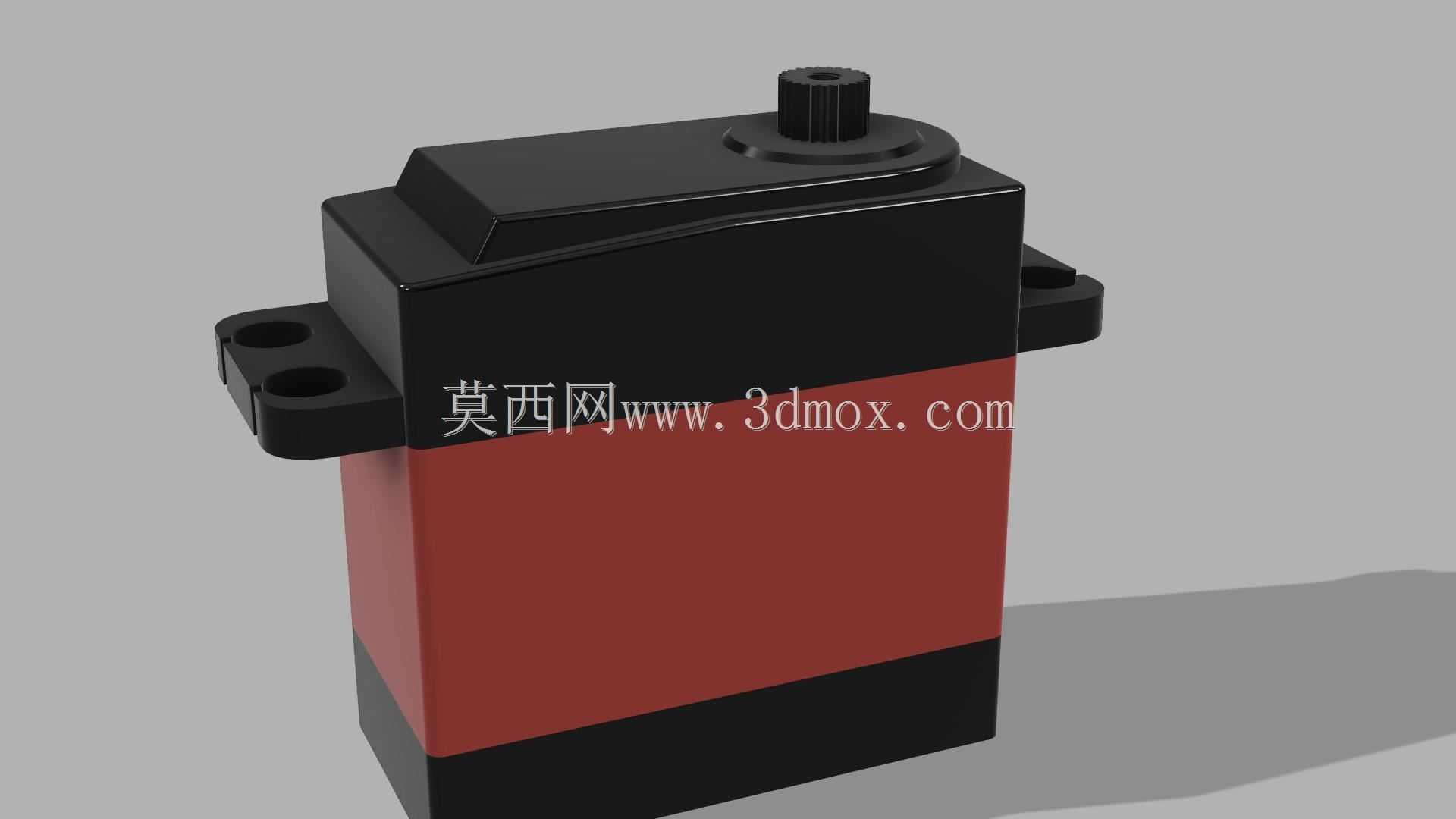

这款舵机的结构设计,核心围绕小空间内的扭矩输出与安装适配性展开,从实际落地场景倒推结构细节,没有冗余的造型修饰。先从安装边界说起,主体外壳采用三段式叠合结构,上下端盖为硬质工程塑料材质,中段壳体做了壁厚均匀的包裹设计,两侧伸出的带孔安装耳是核心安装定位点,两个安装孔的中心距、孔径公差都按照常用M3螺丝的装配间隙预留,安装耳的厚度经过受力校核,在舵机输出额定堵转扭矩时,安装耳不会出现根部断裂的形变,安装时既可以通过两侧耳片锁附在机架平面上,也可以适配嵌入式的安装槽位,外壳的长宽高尺寸控制在常规25g级别舵机的通用尺寸区间内,能直接替换同规格的传统舵机,不需要重新调整安装位的空间预留。

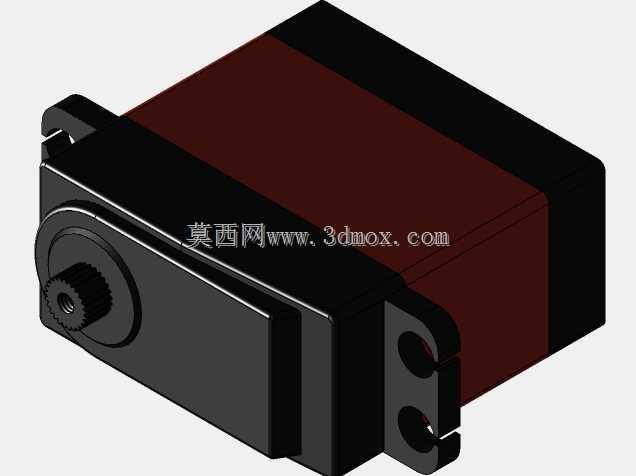

从功能特性来看,顶部的输出轴采用齿形花键结构,和标准舵机摇臂的内齿完全匹配,输出轴的根部做了轴肩定位,能承受径向的负载力,避免摇臂受侧向力时把轴压弯,轴端的限位结构可以防止摇臂脱出,同时预留了螺丝锁付的中心孔,摇臂安装后不会因为频繁正反转出现松脱。外壳的接缝处做了止口设计,装配后接缝缝隙小于0.1mm,能阻挡日常使用中的粉尘进入内部齿轮组,虽然不是防水密封结构,但在普通室内工况、航模飞行、桌面机器人运行的场景下,足够阻挡浮尘侵入,减少齿轮磨损的概率。
实际应用场景里,这类舵机的覆盖范围很广,小到航模的舵面控制、小型仿生机器人的关节驱动,大到自动化设备里的小型风门切换、物料挡块的位置调整,都能看到同规格舵机的应用。设计时特意把输出轴的居中位置做了校准,外壳顶部的轴座和主体壳体的同轴度公差控制在0.05mm以内,保证输出轴转动时不会出现偏心晃动,减少运转时的抖动和噪音。内部的腔体预留了直流电机、减速齿轮组、电位器的安装位,齿轮组的排布按照减速比逐级放大扭矩的逻辑排布,每一级齿轮的轴孔位置都和外壳上的定位柱对应,装配时不需要额外调整就能保证齿轮啮合间隙在合理范围,既不会因为间隙过大出现回程差,也不会因为间隙过小导致转动卡滞。
从设计思路上,整个结构优先保证可靠性和通用性,外壳的棱角处都做了R1.5的圆角过渡,既避免注塑生产时的应力集中,也能防止安装时锐边划伤操作人员。中段壳体的红色区域不是单纯的配色区分,实际是做了壁厚减薄的标识区,这个区域对应的内部是电机的安装位,壁厚减薄后既能减轻整体重量,也能给电机运转时的轻微形变留出缓冲空间,不会因为外壳硬约束导致电机装配时出现过压卡滞。底部的端盖做了定位卡扣和螺丝孔双重固定,既方便装配时快速定位,也能在长期受振动的工况下避免端盖松脱,内部走线的槽位在壳体注塑时一体成型,不需要额外加走线槽,减少装配工序。
在选型适配时,这个结构的安装尺寸完全兼容市面上同系列舵机的安装孔位,替换时只需要核对输出轴的齿形规格和工作电压范围,不需要修改原有设备的安装结构。输出轴的转动角度范围通过内部电位器的安装位置限位,结构上预留了调整电位器安装角度的槽位,可以根据实际使用需求调整舵机的转动行程,适配不同的摆角需求,比如航模舵面需要小角度高精度控制,而小型机械爪驱动需要大角度开合,都可以通过调整内部电位器的初始位置来适配,不需要更换外壳结构。外壳表面没有多余的凸起结构,整体外形规整,在密集安装的场景下,多个舵机并排布置时不会出现结构干涉,最小安装间距只需要比壳体宽度多留1mm的装配间隙即可,能有效节省设备内部的安装空间。
