间歇传动用槽轮式日内瓦机构结构设计

　　在自动化生产线的转位工位、多工位装配机的分度单元、电影放映机的胶片拉取结构、包装机械的送料步进模块里，你总能见到这类间歇传动机构的身影，它不需要复杂的电控程序配合，纯靠机械结构的几何啮合关系，就能把输入端的连续匀速旋转，转换成输出端的周期性间歇转动，动作的同步性完全靠加工精度保证，不会出现电控系统常见的信号延迟、丢步问题，在高速轻载的间歇分度场景里可靠性远高于其他间歇传动方案。

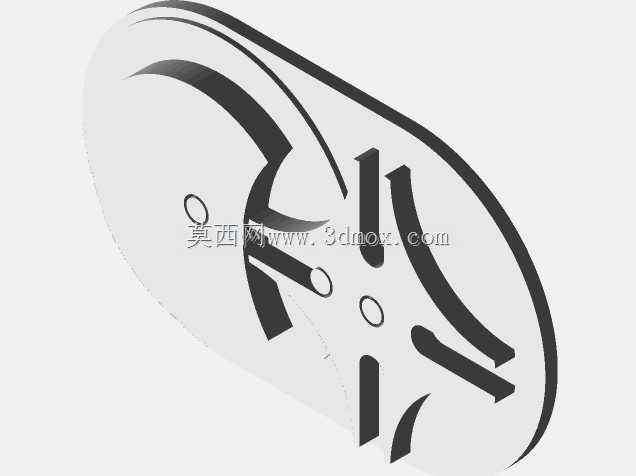

　　这套结构的核心由两个核心构件组成，带圆柱销的主动拨盘，以及带径向槽的从动槽轮，两者的中心距需要严格按照传动比计算确定，本次呈现的四槽槽轮结构，主动拨盘每旋转一整圈，从动槽轮会完成90度的定角转动，剩余270度的转角区间里，拨盘上的锁止弧会和槽轮上的对应凹弧完全贴合，把槽轮牢牢锁止在固定位置，不会因为负载惯性出现窜动，保证工位停位的精度。

　　从设计逻辑上看，这类机构的参数计算首先要确定槽数，常见的槽数为4、6、8槽，槽数越少，单次转动的角度越大，动停比的比值越高，也就是转动时间占整个周期的比例越大，冲击载荷也会相应提升，四槽结构的动停比为1:3，适合需要较长停位时间完成装配、检测、加工工序的工位，比如多工位转盘式螺丝机、旋转式料仓分料机构，这类场景里工位停位后需要预留足够时间执行作业动作，四槽结构的停位时长刚好匹配常规气动执行元件的动作周期。如果是需要更细分度角度的场景，比如多色印刷机的转位、多工位检测设备的转盘，就会选用6槽或者8槽结构，单次转位角度更小，运转的平稳性也更好，但对应的锁止弧加工精度要求更高，否则容易出现锁止间隙过大导致的停位偏移。

　　设计时需要重点关注几个核心尺寸的边界：主动拨盘上圆柱销的回转半径，必须和槽轮的径向槽深度匹配，圆柱销进入径向槽的过程要平滑，不能出现刚性碰撞，销的直径要和槽宽保持小间隙配合，间隙过大会导致传动回差，停位精度下降，间隙过小则会出现卡滞，尤其是在高速运转时，热胀冷缩会让配合间隙进一步缩小，容易引发机构卡死。锁止弧的配合间隙需要控制在0.02-0.05mm之间，既要保证锁止时槽轮不会出现周向窜动，又要避免弧面接触过紧导致的磨损加剧。

　　安装层面，两个构件的转轴必须保持严格的平行度，平行度误差超过0.1mm/m时，圆柱销和径向槽的接触就会出现偏载，长时间运转会导致槽面磨损不均，出现传动噪音增大、停位精度超差的问题。两个转轴的中心距公差要控制在±0.03mm以内，中心距偏大时，圆柱销进入槽的深度不足，高速运转时容易脱槽引发传动失效；中心距偏小时，圆柱销在槽内的滑动阻力增大，会导致输入扭矩需求上升，甚至出现锁止弧干涉的问题。

　　实际应用中，这类机构通常会搭配阻尼器或者缓冲结构使用，因为槽轮在启动和停止的瞬间存在角加速度变化，会产生一定的柔性冲击，转速越高冲击越明显，所以这类机构的适用输入转速通常不超过200rpm，在这个转速区间内，机构的磨损量、噪音水平都能控制在合理范围内，使用寿命可以达到上万小时不需要大修。和棘轮机构相比，日内瓦机构的传动平稳性更好，停位精度更高，不会出现棘轮传动常见的跳齿、噪音大的问题；和凸轮式间歇分度机构相比，它的结构更简单，加工成本更低，维护难度更小，不需要复杂的凸轮曲面加工，普通的铣床、线切割设备就能完成核心零件的加工，适合中小负载、中等精度要求的间歇传动场景。

　　在建模过程中，需要重点验证两个运动阶段的干涉情况：一是圆柱销进入和退出径向槽的瞬间，拨盘和槽轮的轮廓不能出现干涉，尤其是锁止弧和槽轮端面的衔接位置，要做微小的倒角过渡，避免刚接触时的刮擦；二是锁止阶段，锁止弧的整个接触面要均匀贴合，不能出现局部点接触的情况，否则会导致局部磨损过快。另外，槽轮的径向槽末端要设计卸荷孔，避免应力集中导致槽根位置出现裂纹，尤其是在频繁正反转的使用场景下，卸荷孔能大幅提升槽轮的疲劳强度。
