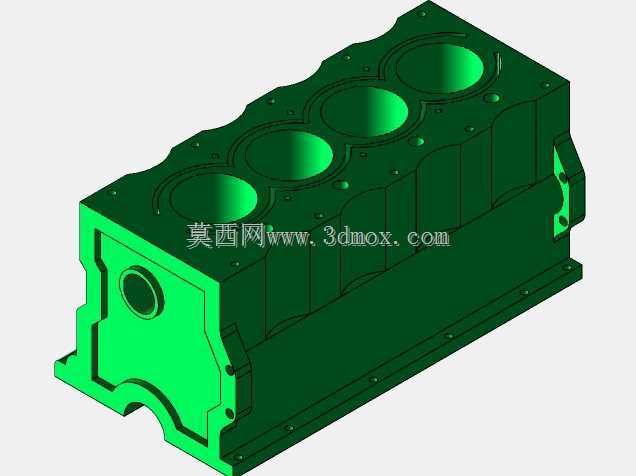

四缸发动机活塞组件结构设计方案

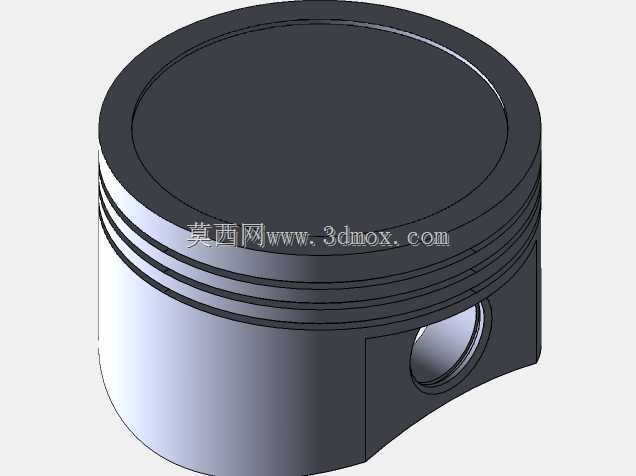

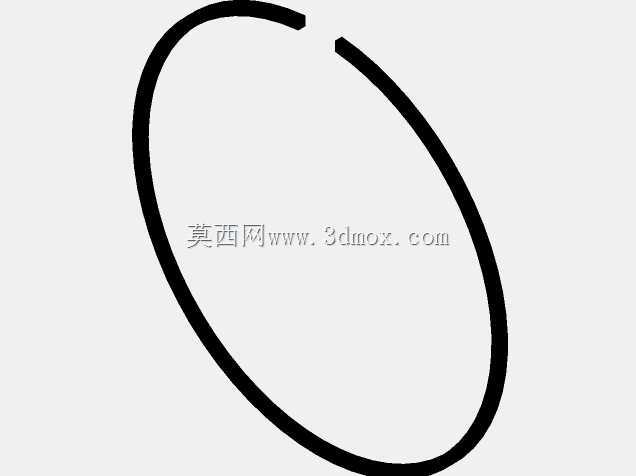

　　在外形设计上采用了典型的汽油机活塞构型，顶部为平整式燃烧室配合结构，没有设置复杂的凹坑造型，能够适配平顶气缸盖的挤流匹配需求，顶面边缘做了小尺寸的倒角过渡，既可以避免装配过程中与气缸壁、气门发生运动干涉，也能减少高温燃气在棱角处的热应力集中。活塞头部设置了三道环槽，上方两道为气环安装位，下方一道为油环安装位，环槽的宽度与深度尺寸严格匹配量产活塞环的安装公差，气环槽的上下端面加工精度控制在较高等级，能够保证气环在工作过程中随活塞往复运动时的密封贴合度，避免燃气下窜进入曲轴箱；油环槽位置加工有均匀分布的回油孔，能够将油环从气缸壁上刮下的多余润滑油导回曲轴箱，避免机油进入燃烧室参与燃烧造成积碳与排放超标。活塞裙部采用了变椭圆的型线设计，在往复式内燃机的整机结构体系中，活塞是直接参与能量转换的核心运动部件，其设计合理性直接决定了动力输出效率、运行可靠性与整机服役寿命。这类活塞零件主要适配直列四缸水冷汽油机的装机需求，日常应用覆盖民用乘用车、小型工程机械动力单元、固定式发电机组等场景，在整机运行过程中承担着承接燃气爆发压力、通过活塞销将动力传递给连杆、配合活塞环完成燃烧室密封与热量传导的核心作用。从实际工况来看，活塞在运行中需要承受最高可达数兆帕的瞬时燃气爆发压力，同时在气缸内做每分钟数千次的高速往复运动，顶面直接接触超过两千摄氏度的高温燃气，因此结构设计阶段需要同时兼顾强度冗余、轻量化、热膨胀匹配、润滑适配等多维度的工程需求。本次呈现的活塞结构，

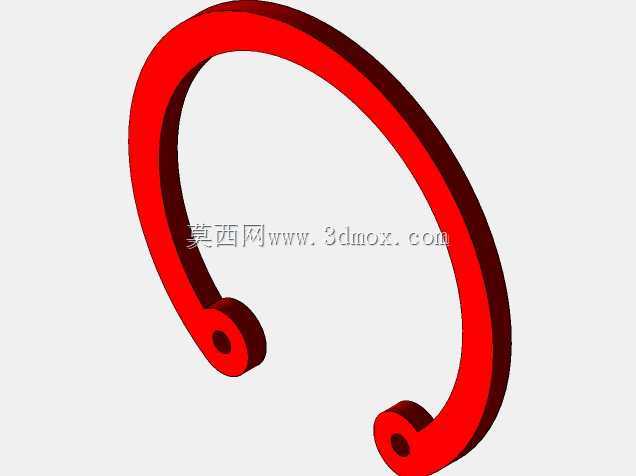

　　在常温状态下裙部截面为椭圆形，长轴垂直于活塞销孔轴线方向，当发动机进入工作温度后，活塞因受热膨胀以及侧压力作用产生形变，裙部会趋近于正圆形，保证全工况下与气缸壁的贴合面积均匀，避免出现局部拉缸、敲缸的异常工况。裙部表面的型线沿活塞轴线方向也做了中凸式的修形，能够在活塞换向时形成稳定的润滑油膜，降低往复运动的摩擦阻力，减少裙部与气缸壁的磨损量。活塞销孔采用了浮动式销的安装结构设计，销孔内侧设置了卡簧安装槽，能够通过弹性卡簧限制活塞销的轴向窜动，避免活塞销在工作过程中脱出刮伤气缸壁；销孔与活塞销的配合间隙经过精准计算，冷态下保持合理的间隙便于装配，热态下间隙控制在合理范围，既不会因间隙过大产生敲击异响，也不会因间隙过小导致活塞销抱死。

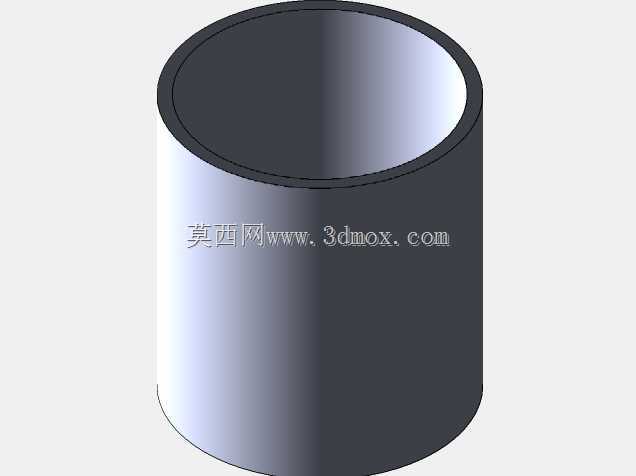

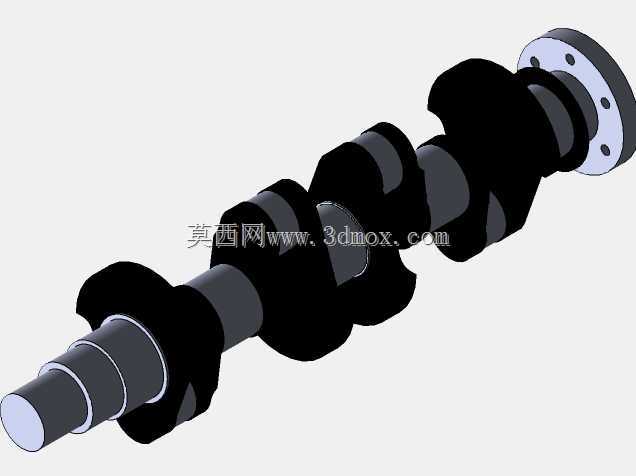

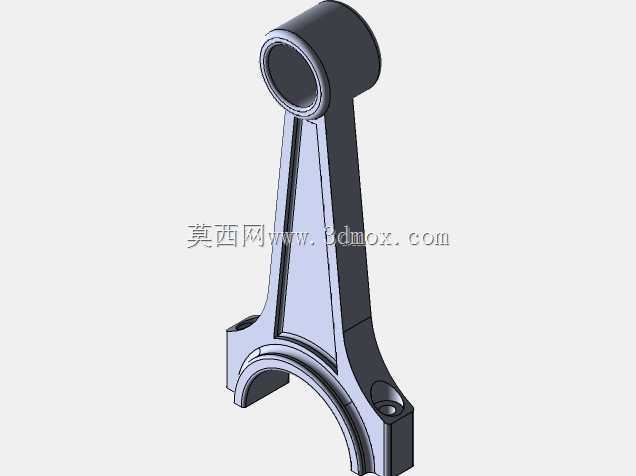

　　在安装边界的尺寸匹配上，活塞的外径尺寸与对应排量的气缸内径保持严格的分组配合公差，活塞整体的压缩高度经过精准核算，能够保证活塞运行到上止点时，顶面与气缸盖底面的压缩余隙符合设计值，确保整机压缩比满足动力设计要求；活塞销孔的中心距、活塞环槽的位置尺寸都与连杆小头、活塞环的安装尺寸完全适配，能够直接完成组件装配，不需要额外的修配加工。从结构设计的思路来看，这款活塞在保证结构强度的前提下，在裙部内侧、销座位置做了合理的减材处理，尽可能降低活塞的整体往复质量，减少曲轴连杆机构的往复惯性力，降低发动机高转速运行下的振动与机械负荷；销座位置与活塞头部之间设置了加强筋结构，能够将顶面承受的燃气压力均匀传递到销座位置，避免局部应力过大导致活塞开裂。

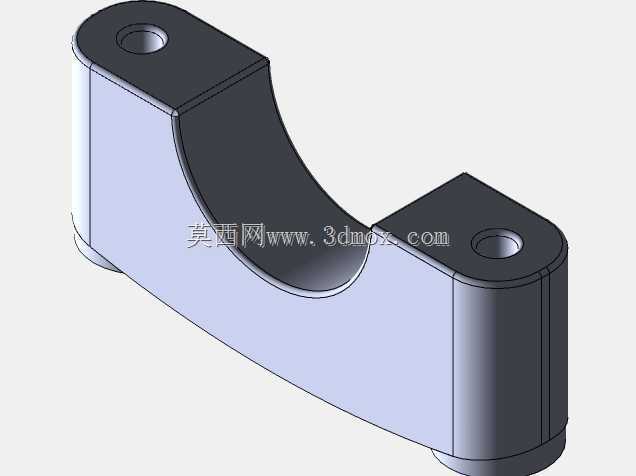

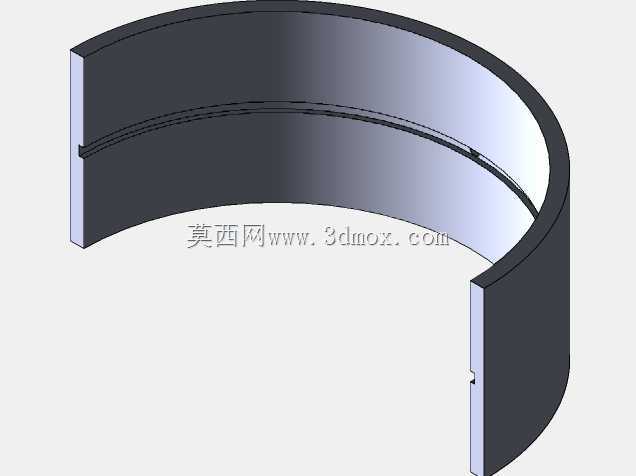

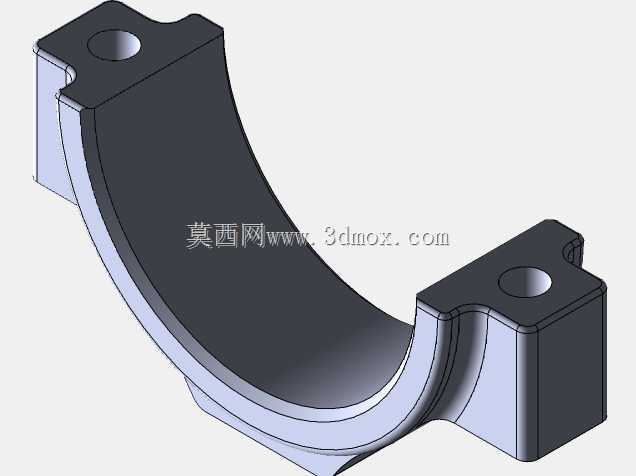

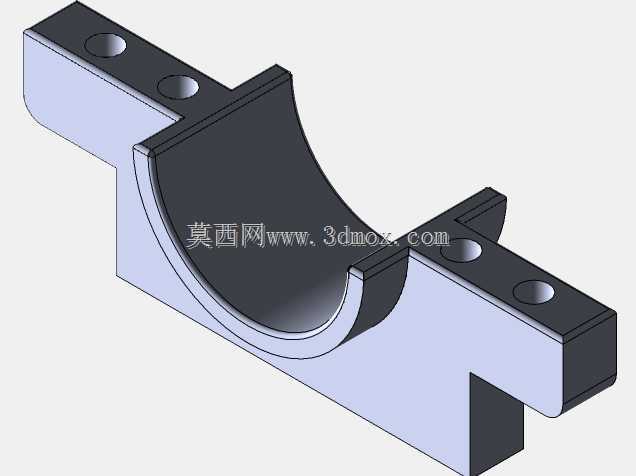

　　在实际的装配与应用场景中，这类活塞需要与对应尺寸的活塞环、活塞销、连杆组件配套组装，装配前需要对活塞与气缸壁的配合间隙、活塞环的端隙与侧隙进行测量确认，保证各配合间隙在设计允许的公差范围内；发动机运行过程中，活塞通过活塞环将顶部吸收的大部分热量传递到气缸壁，再通过冷却液循环带走热量，保证活塞自身的工作温度控制在材料允许的范围内，避免高温下材料强度下降、热膨胀量超标引发的故障。对于三维建模与结构设计从业者而言，这类活塞的建模过程需要重点关注环槽的尺寸公差、裙部的复杂型线构建、销孔位置的同轴度要求，这些细节直接决定了模型后续用于工程分析、工艺编制时的可用性，不能仅做外观层面的曲面构建，需要完全匹配实际加工与装配的尺寸要求，才能为后续的仿真计算、工装设计、数控加工提供准确的模型基础。
