多面棱台造型切削工具收纳座

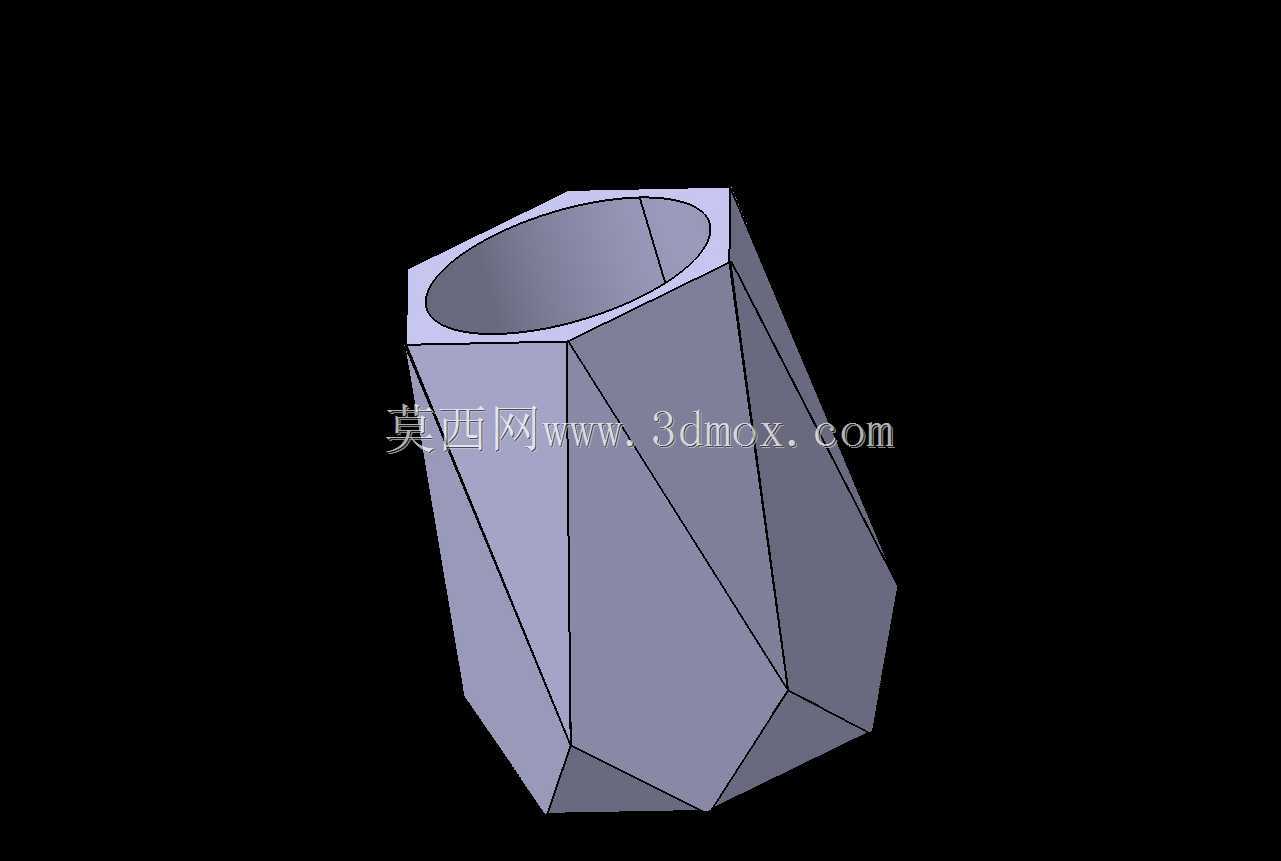

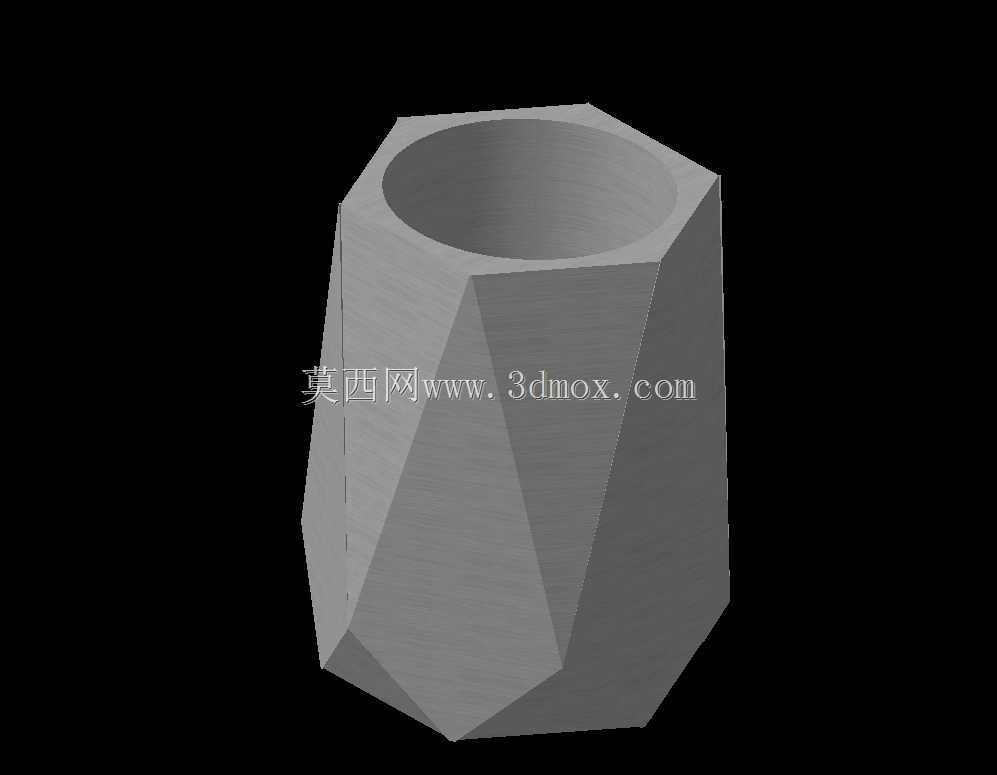

　　在机械加工车间的工位布局中，这类多面棱台造型的收纳座常被布置在机床操作侧的工位台边缘，距离操作手的活动半径不超过400mm，方便操作人员在换刀、清理工位时随手放置油漆刷、锉刀、笔形打磨头等小型手持工具，避免工具随意摆放在台面上被切削液沾染，或是滚落至机床导轨缝隙造成设备卡滞。从结构设计逻辑来看，整体采用非对称多面棱台构型，而非常规的圆柱直筒结构，核心考量是工位台面的空间利用率——常规圆柱筒在贴靠工位挡板放置时，侧壁与挡板之间会形成无效三角间隙，而多面切割的侧壁可以有一个平面完全贴合工位侧挡板或工位器具的侧边，减少占用的操作台面进深，适配多数小型机床工位台仅600mm左右的有效操作宽度。

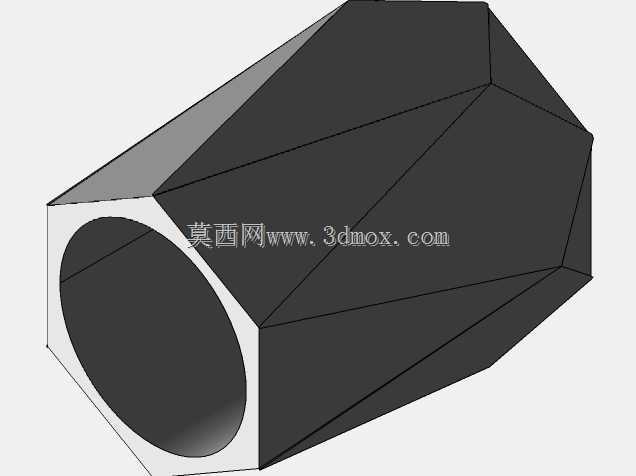

　　主体内腔采用直筒式等径设计，内壁做了0.5mm的拔模斜度，既方便注塑或3D打印成型时的脱模操作，也能避免工具放入后因为内腔锥度过大出现倾斜卡滞，内腔深度设定为120mm，足以容纳常规长度150mm以内的油漆刷、划针、笔形铰刀等工具，露出的握持段长度在30-50mm，符合操作人员单手持取的人机工程要求，不需要过度探手就能完成取放动作。棱台的各个外侧面做了15度的内收斜角，相邻面之间的棱边做了R2的圆角过渡，一方面是避免尖锐棱边在操作过程中剐蹭操作人员的袖口或手套，另一方面斜向的侧壁在受到意外碰撞时，能将水平方向的冲击力分解为垂直向下的分力，降低整个收纳座被碰倒的概率，相比直壁圆柱筒的抗侧翻能力提升约30%。

　　底部设计了直径8mm的嵌入式防滑橡胶垫安装位，一共四个，均匀分布在底部四个对称的棱面下方，安装橡胶垫后整体与台面的静摩擦系数可以达到0.8以上，即使操作人员拿取工具时不小心带碰到侧壁，收纳座也不会出现滑移。整体的外形最大外接圆直径控制在100mm以内，不会占用过多台面空间，同时多面的外壁还可以粘贴工具标识贴，区分不同类型的工具存放区域，比如相邻的两个面分别对应清理刷、划线工具的存放位，不用翻开内腔就能快速判断需要的工具位置。

　　在实际生产场景中，这类收纳座除了用于机床工位的工具收纳，也可以布置在装配工位、质检工位的台面上，用来存放记号笔、小型螺丝刀、塞尺等常用小型工具，多面棱台的造型相比普通圆柱收纳筒，在多个操作人员共用的工位上，可以让不同方向的操作人员都能方便地取放工具，不会因为圆柱面的弧形轮廓导致工具取放时出现侧滑。设计过程中没有额外设置分隔筋，是考虑到不同工位存放的工具尺寸差异较大，无分隔的大内腔可以灵活适配不同直径的工具，比如直径较大的油漆刷、圆锉，或是直径较小的划针、中心冲，都可以直接放入，不需要调整内部结构，通用性更强。壁厚控制在3mm，既保证了整体结构强度，在受到10N的侧向冲击力时不会出现变形开裂，也不会因为壁厚过大导致整体重量过高，方便根据工位调整需求随时挪动位置。棱边的圆角处理也兼顾了清洁需求，工位上的切削液、铁屑灰尘不会在棱角处堆积，日常清理时只需要用抹布顺着斜面擦拭就能完成清洁，没有清洁死角。
