模块化轻型通风式计算机支撑托架结构

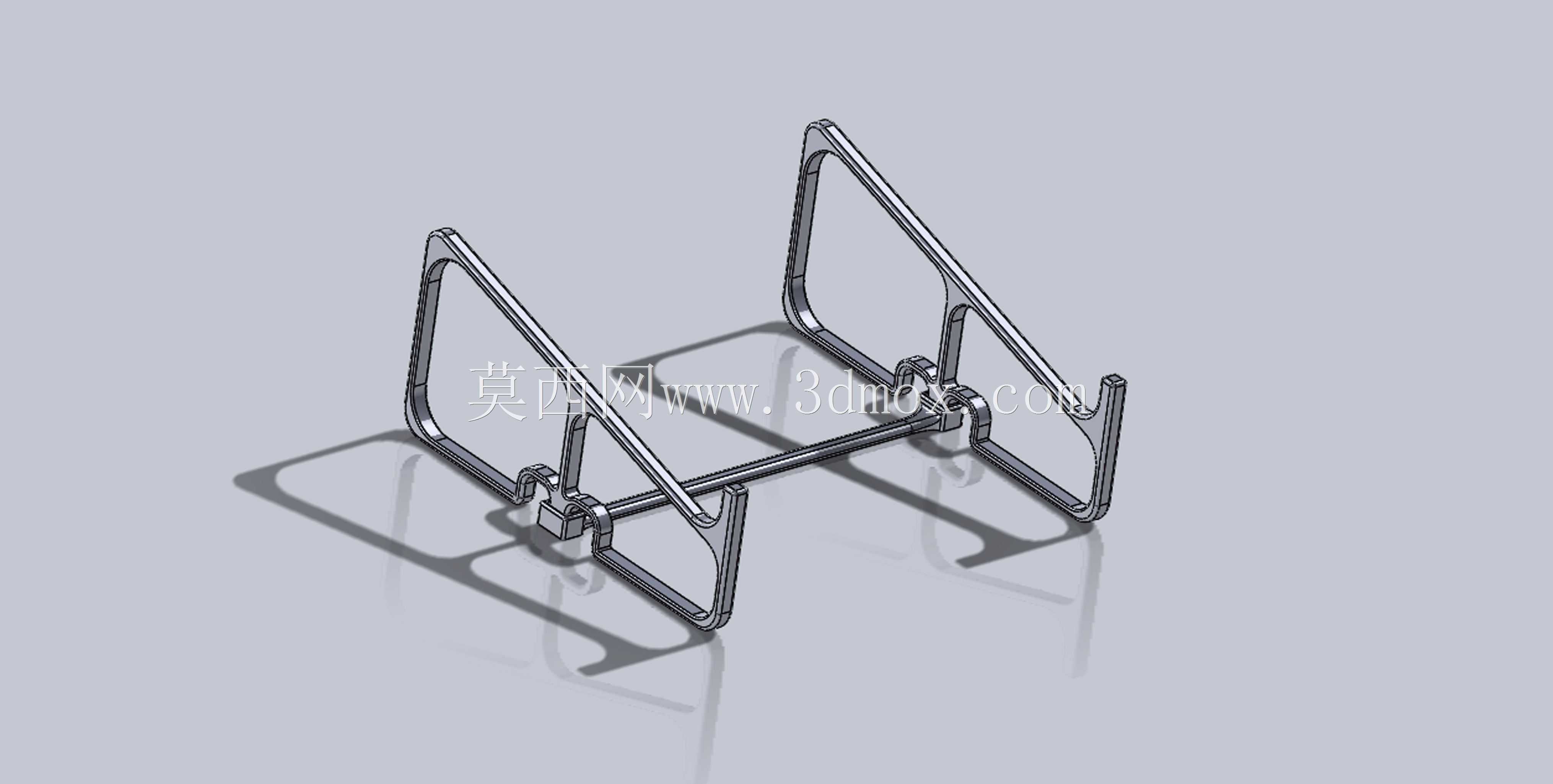

　　日常办公、工业控制场景中，计算机主机的放置往往容易被忽略，直接落地放置容易积灰、受潮，底部通风不畅会导致硬件长期处于高温工况，缩短元器件使用寿命，而传统封闭式托架又会阻挡风道，无法兼顾支撑稳定性与散热需求。这款支撑托架采用双侧对称框架加横向连接杆的结构形式，从实际使用痛点出发做了针对性的结构优化。

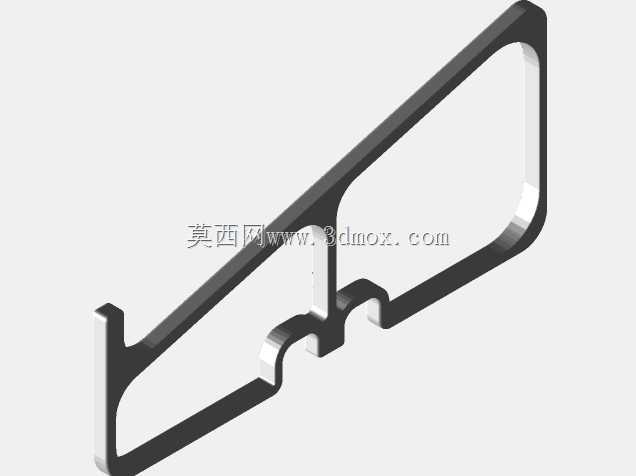

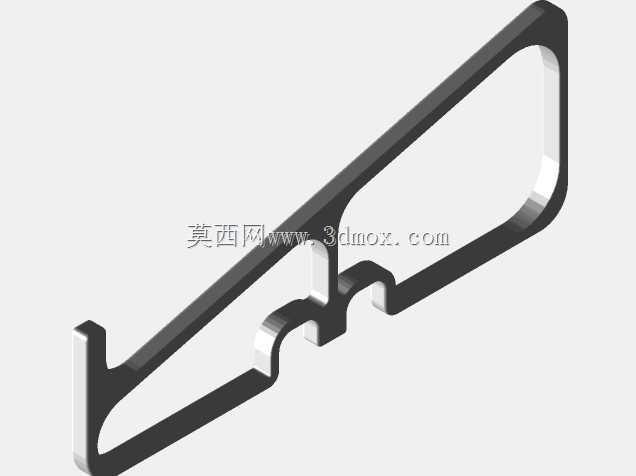

　　从功能特性来看，整个托架没有多余的封闭面板，双侧框架采用镂空的框型结构，横向仅用一根圆杆做连接固定，主机放置后底部与放置面之间留出足够的悬空空间，四周无遮挡，能够形成自然的对流风道，计算机运行时产生的热量可以顺着底部空隙快速散出，避免热量在托架内部积聚。同时框架内侧做了向内的翻边限位结构，主机放置后四个角的位置被框架凸起的边缘卡住，不会因为日常触碰、台面震动出现滑移脱落的情况，不需要额外加装固定绑带或者卡扣，取放主机的时候直接抬起即可，日常清灰、硬件检修的时候操作非常方便。

　　设计思路上没有采用常见的整体冲压托盘结构，而是拆分出左右两个独立的侧支撑单元与中间的横向连接杆，三个零件通过端部的插接定位结构配合紧固件完成装配，这种模块化的设计一方面可以降低单个零件的加工难度，侧框架可以采用板材冲压折弯一次成型，中间连接杆采用标准圆棒裁切即可，不需要复杂的模具或者多工序加工，生产环节的良率更容易控制；另一方面模块化结构可以根据不同尺寸的计算机主机调整横向连接杆的长度，只需要更换对应长度的连接杆，不需要重新开模制作侧框架，就能适配不同宽度的主机型号，覆盖更多的使用场景，也能减少备件的库存种类，降低生产与仓储成本。

　　结构强度方面，侧框架采用弯折的闭合框型截面，相比平直的板材结构抗扭、抗弯性能提升明显，虽然整体用料非常轻薄，但是受力点集中在侧框架底部的两个支撑脚位置，主机的重量通过两侧框架均匀传递到放置台面上，中间连接杆主要起到定位两侧框架、防止侧框架向外张开变形的作用，不需要承担主要的承重载荷，所以即使采用较薄的板材制作，也能满足常规台式计算机主机的承重需求，整体重量非常轻，挪动位置的时候不需要耗费太大的力气。

　　安装边界上，这款托架不需要在墙面或者台面上打孔固定，直接平稳放置在台面、地面即可使用，放置时只需要保证四个支撑脚都处于平整的接触面上，不会出现晃动即可。托架的整体高度控制在合理范围，既留出了足够的底部通风空间，也不会把主机抬得过高导致重心不稳，日常插拔主机背部的线材时，不需要过度弯腰或者挪动主机，操作高度符合人体工学的使用习惯。侧框架的边缘都做了圆角钝化处理，没有尖锐的毛刺或者棱角，安装、挪动、取放主机的时候不会划伤手部或者刮蹭主机外壳的漆面。

　　实际使用场景中，这款托架既可以用在普通办公桌面下放置台式主机，也可以用在工业控制柜内部放置工控计算机，镂空的结构不会阻挡控制柜内部的整体风道，轻型化的设计也不会给机柜增加过多的额外负重，模块化的结构在现场安装的时候可以快速组装，不需要复杂的安装工具，甚至可以根据现场的空间情况临时调整装配尺寸，适配不同的安装空间。相比传统的木质托架、塑料托架，金属材质的框架结构抗老化性能更好，长期使用不会出现变形、脆裂的问题，承重能力也更稳定，即使是重量较大的工作站级主机也能稳定支撑。
