倒装式深拉深冲压模具结构设计

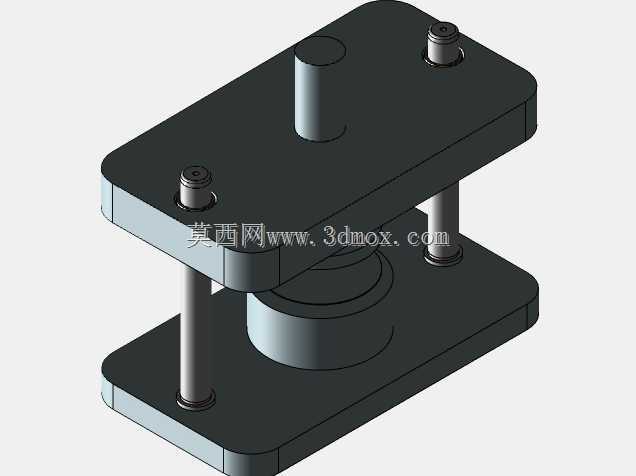

　　这套深拉深冲压模具主要应用于五金冲压加工车间的板料成型工序，针对筒形类薄壁拉深件的批量生产场景设计，适配常规开式可倾压力机的安装接口，可完成低碳钢、铝合金等塑性板材的拉深成型作业，能直接产出无凸缘或带小凸缘的筒形冲压件，广泛覆盖家电五金、汽车小结构件、日用五金配件的生产需求。整套模具采用倒装式结构布局，凸模安装在下模座、凹模安装在上模座，这种布局能让冲压完成后的工件卡在凹模腔内，搭配上模内置的弹性推件装置即可在滑块回程时将工件推出，无需额外设置下模顶出机构，适配车间现有常规压力机的工位配置，不需要对设备进行额外改造就能直接上机使用。上下模座采用平行度经过精加工的钢板材质，四角布置的滑动导柱导套组件为模具开合提供精准导向，

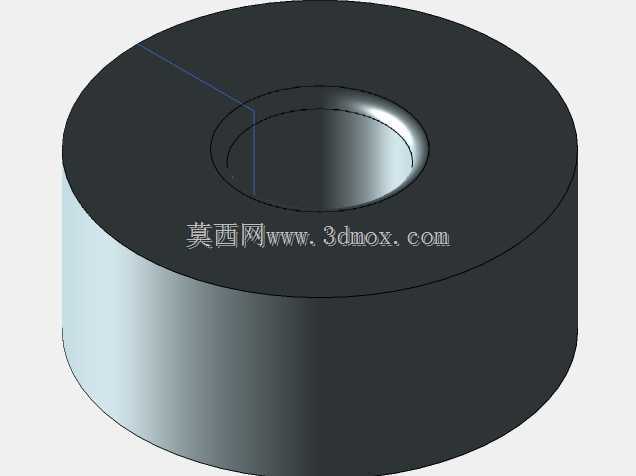

　　导柱与下模座采用过盈压装配合，导套与上模座采用粘接加螺钉锁紧的固定方式，合模时导柱先进入导套完成导向，再让凸凹模进入啮合状态，能有效避免合模过程中凸凹模发生啃模、错位问题，长期冲压作业下也能稳定保证凸凹模的同轴度公差，减少刃口磨损速率。成型工作区域的凸模与凹模均采用模具钢材质加工，刃口部位做了圆角抛光处理，拉深间隙根据常用加工板材的厚度设置为单边1.1到1.2倍料厚，既可以避免拉深过程中板材被过度挤压出现壁厚减薄开裂的问题，也能防止间隙过大导致工件成型后出现起皱、尺寸超差的缺陷。凸模中心设计有透气孔，在拉深完成后凸模退出工件时，能避免凸模与工件内腔形成真空导致工件吸附在凸模上，方便取件作业。上模部分除了凹模之外，

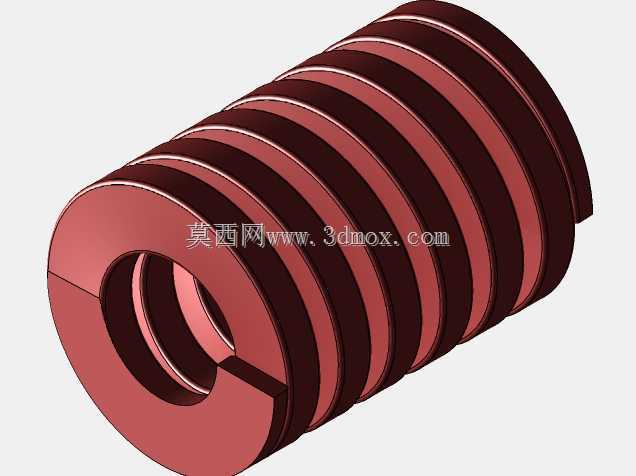

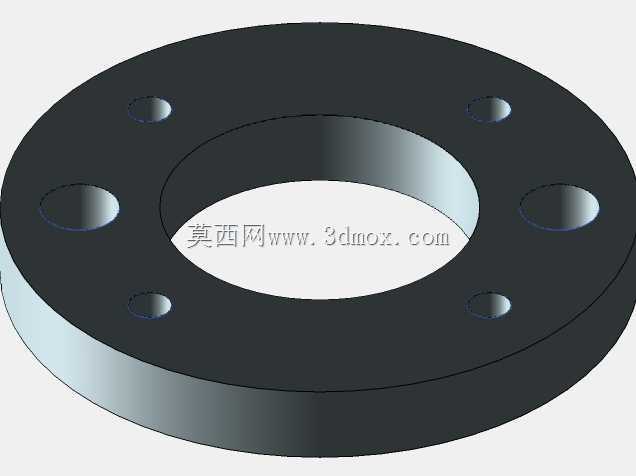

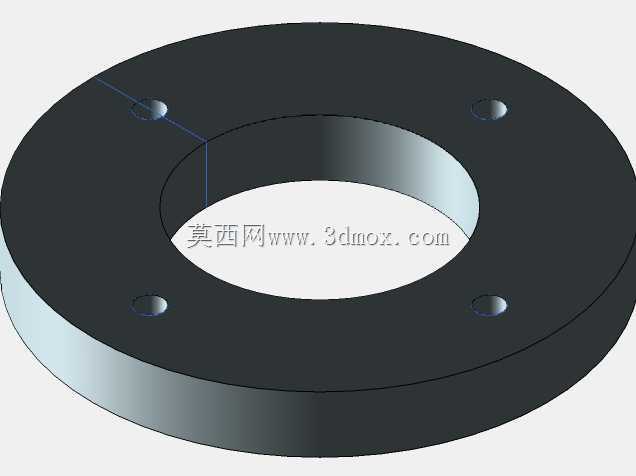

　　还集成了弹性压边装置，压边圈的压力通过矩形弹簧提供，弹簧的预压缩量可以通过尾部的调节螺钉调整，能根据不同材质、不同厚度的板材特性调整压边力大小，压边力过小时板材法兰边容易起皱，压边力过大则会增大拉深阻力导致工件拉裂，这种可调式的压边结构能让模具适配更多规格的板材加工需求，不需要更换整套模具就能完成小范围的工艺参数调整。下模座的安装孔位按照常规压力机的T型槽间距设计，安装时直接用T型螺栓穿过安装孔锁紧在压力机工作台面上即可，上模柄采用标准圆柱形结构，能直接卡入压力机滑块的模柄孔内用锁紧螺钉固定，整套模具的闭合高度、开模行程都适配公称压力63吨到100吨的普通开式压力机参数，不需要额外定制模架连接配件。模具的上下模板边缘都做了倒角处理，

　　避免安装调试过程中锋利边角划伤操作人员，导柱的下端设置有防尘密封毡圈，能阻挡冲压过程中产生的金属碎屑进入导套内部，减少导向副的磨损，延长模具的维护周期。在实际生产使用中，这套模具单次冲压行程即可完成单工序的拉深作业，针对拉深系数在0.55到0.6之间的筒形件可以一次成型，不需要多套模具分次拉深，能有效减少工序周转时间，降低工件多次定位产生的形位公差。模具的所有成型零件都采用快换式螺钉固定结构，当生产不同直径规格的拉深件时，只需要更换对应的凸模、凹模和压边圈，不需要更换整套模架，能大幅降低小批量多规格生产的模具投入成本。调试模具时，首先要将上下模分别固定在压力机的滑块和工作台面上，手动盘车检查合模过程中导柱导套是否滑动顺畅，凸凹模啮合时间隙是否均匀，确认无卡滞问题后再逐步调整压边力，先采用废料试冲，观察成型工件的壁厚变化和表面质量，调整到工件无开裂、无起皱、尺寸符合图纸要求后再进行批量生产。日常维护时，每次作业结束后需要清理凸凹模表面的金属碎屑，在导柱导套表面涂抹润滑脂防锈，定期检查弹簧的弹力衰减情况，当弹簧出现塑性变形、弹力不足时及时更换，避免压边力不足导致的批量废品。
