在普通卧式车床的进给传动与主轴辅助支撑结构中,这类多段阶梯式轴套是承担径向定位、滑动导向与载荷传递的核心基础零件,尤其在CA6140这类通用卧式车床的溜板箱、进给箱以及主轴箱的局部支撑位,这类轴套的加工精度与配合公差直接决定了传动链的运行平稳性。从实际装配场景来看,该轴套安装于车床箱体的预制台阶孔内,外圆的多段阶梯结构并非随意设计,每一段轴颈的直径差都对应箱体不同层级的安装孔位,最外侧的大直径轴肩直接抵靠在箱体的加工基准面上,承担轴向定位的作用,无需额外加装轴向挡圈即可限制轴套的轴向窜动,减少装配环节的零件数量,也降低了长期运行后挡圈松脱引发的定位失效风险。

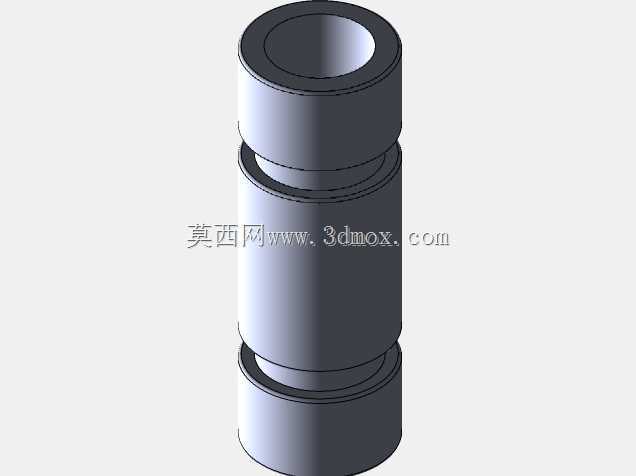

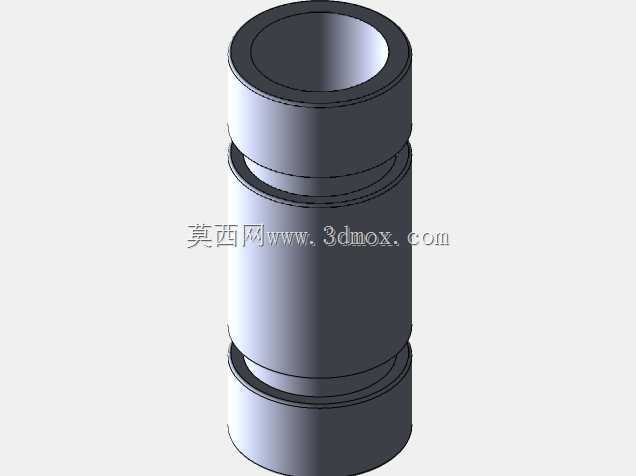

从功能特性上看,该轴套的内孔为贯通式等径设计,主要用于穿过光杠、操纵杆或者传动轴类零件,内孔与穿入轴之间采用间隙配合,配合公差严格控制在H7/g6区间,既保证轴件在孔内可以顺畅转动或者轴向滑动,又不会因为间隙过大引发径向跳动,避免车床进给过程中出现爬行、抖动的问题。外圆的三段阶梯结构中,中间段的直径略小于两端轴颈,这一设计并非为了减重,而是为了在装配时避开箱体孔内的退刀槽或者油道位置,同时中间段预留的环形空间可以存储润滑脂,在长期运行过程中持续为内外配合面提供润滑,减少磨损速率,延长轴套的更换周期。两端的轴颈直径一致,与箱体安装孔采用过渡配合,装配时通过铜棒敲击压入即可,不需要额外的紧固件固定,压装到位后轴肩与箱体端面完全贴合,保证同轴度误差控制在0.02mm以内,避免穿入的轴件出现偏载。
设计这类轴套时,首先要匹配CA6140车床对应安装位的箱体孔实际尺寸,不能直接照搬通用轴套的参数,因为不同服役年限的车床箱体孔可能存在磨损,测绘时需要多点测量孔的圆度与圆柱度,根据实际磨损量调整轴套外圆的加工尺寸,保证压装后有足够的过盈量防止轴套在孔内转动。其次要考虑轴套的受力工况,在车床进给快速移动时,轴套承受的径向载荷是动态变化的,尤其是溜板箱位置的轴套,会频繁承受正反向进给的冲击载荷,因此轴套的材质选用通常考虑耐磨铸铁或者锡青铜,若采用45号钢制作则需要对内孔和外圆进行高频淬火处理,硬度达到HRC45-50才能满足耐磨要求。外形尺寸的设计上,总长度要严格匹配箱体安装孔的深度,不能超出箱体端面,否则会干涉相邻齿轮或者操纵机构的运动,两端的倒角设计为1×45°,既方便压装时对准孔位,也可以去除加工毛刺,避免装配时刮伤箱体孔的内壁。
从安装边界来看,该轴套压入箱体后,内孔的中心线必须与相邻传动轴的中心线保持同轴,因此压装完成后需要用百分表打表检测内孔的径向跳动,误差不能超过0.015mm,若超差则需要通过铰孔或者研磨内孔的方式修正,不能强行穿轴装配,否则会加剧轴与轴套的磨损,甚至引发轴件弯曲变形。在日常维护场景中,这类轴套属于易损件,当车床出现进给卡顿、操纵杆卡滞或者传动异响时,首先要检查对应位置的轴套是否出现磨损拉毛,一旦内孔的磨损量超过0.1mm就需要及时更换,更换时要注意清理箱体孔内的油污与金属碎屑,压装新轴套时要保持垂直受力,避免斜向压入导致轴套变形或者箱体孔撑裂。另外,轴套上不需要额外开设油槽,因为CA6140车床的润滑系统会通过箱体上的油孔将润滑油引导至轴套位置,中间段的环形储油空间可以将润滑油均匀分布到整个配合面,保证润滑充分,避免干摩擦。
很多新手工程师在建模这类轴套时,容易忽略阶梯轴肩的圆角过渡,直接采用直角连接,实际上在轴肩位置需要设计R0.5的过渡圆角,避免热处理或者受力时出现应力集中,导致轴肩位置开裂,同时圆角也可以避免装配时与箱体孔的倒角发生干涉,保证轴肩能够完全贴合基准面。内孔的两端同样需要设计倒角,方便轴件穿入,也能防止内孔边缘的锐边刮伤轴件的表面,破坏轴件的配合精度。从建模逻辑来看,这类回转类零件不需要复杂的特征,通过旋转凸台即可完成主体结构建模,但是每一段直径和长度的尺寸都需要严格对应测绘数据,不能随意圆整尺寸,因为车床的安装孔位都是经过精密加工的,尺寸偏差超过0.05mm就可能导致装配失败。另外,建模时要注意同轴度的约束,所有阶梯的外圆和内孔都要保持同一回转中心线,避免建模时出现偏心,导致后续加工出来的零件无法满足装配要求。
