7米HDPE材质运动渔船结构有限元分析模型

　　这款7米级高密度聚乙烯材质运动渔船的结构分析模型，核心服务于小型休闲船舶的结构验证与量产前的性能校核场景，覆盖近岸垂钓、短途休闲巡航、小型水上运动接驳等实际使用工况。从实际使用场景出发，这类HDPE渔船主要面向内陆湖泊、近岸浅海区域的个人休闲、小型垂钓运营需求，相比传统玻璃钢、木质渔船，HDPE材质具备耐海水腐蚀、抗冲击韧性强、维护成本低的特性，更适合非专业船舶用户的日常使用，无需频繁做船体防腐处理，轻微碰撞后也不会出现玻璃钢材质的开裂掉层问题。

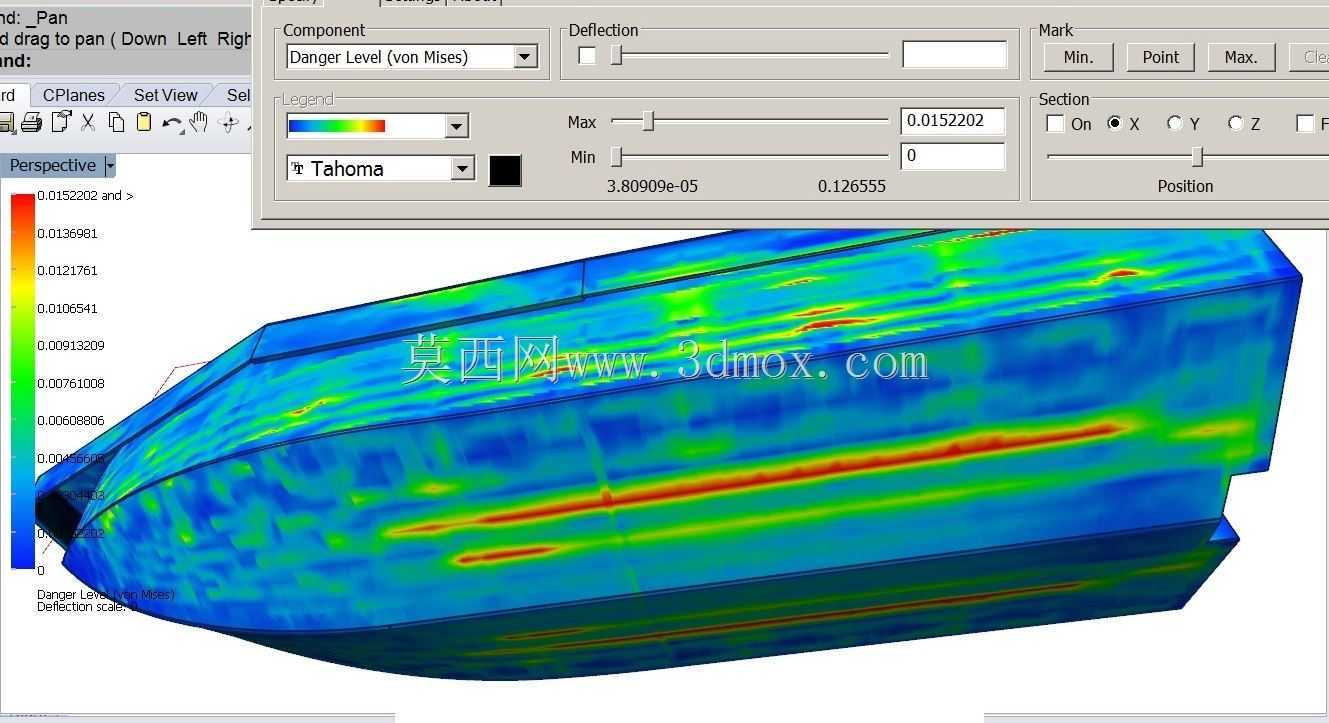

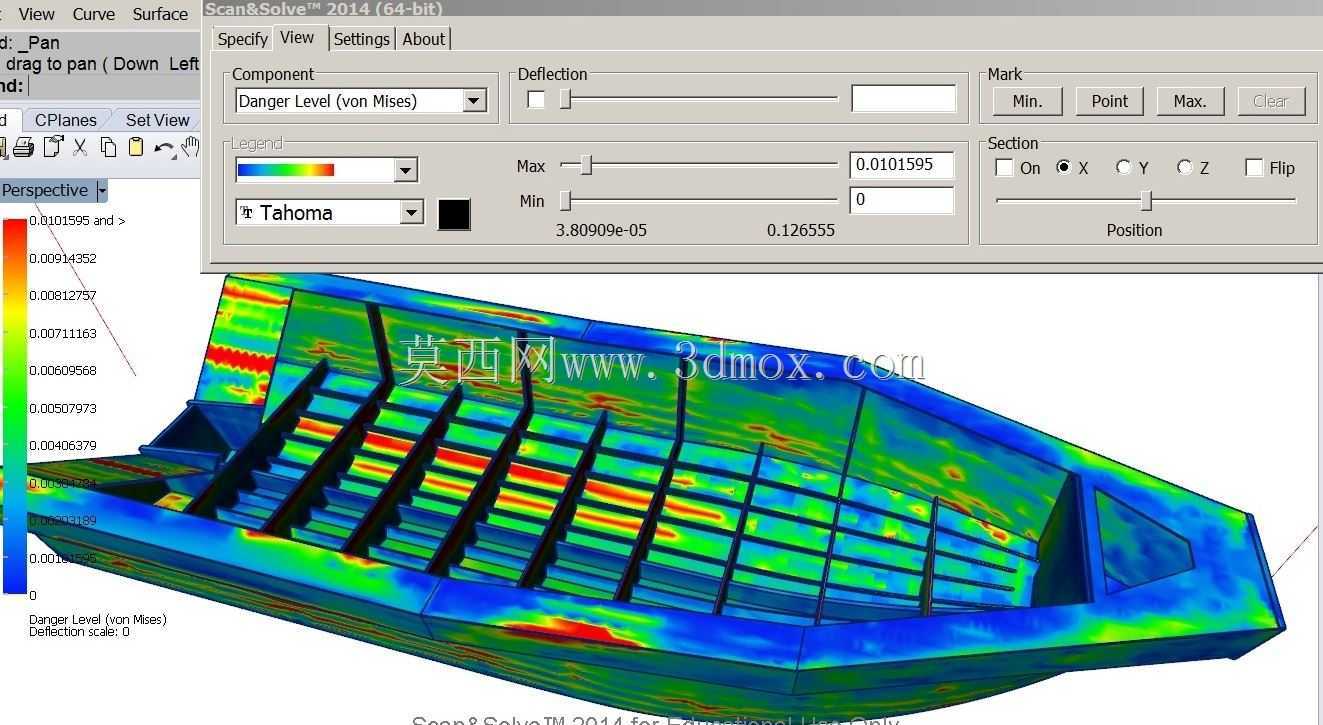

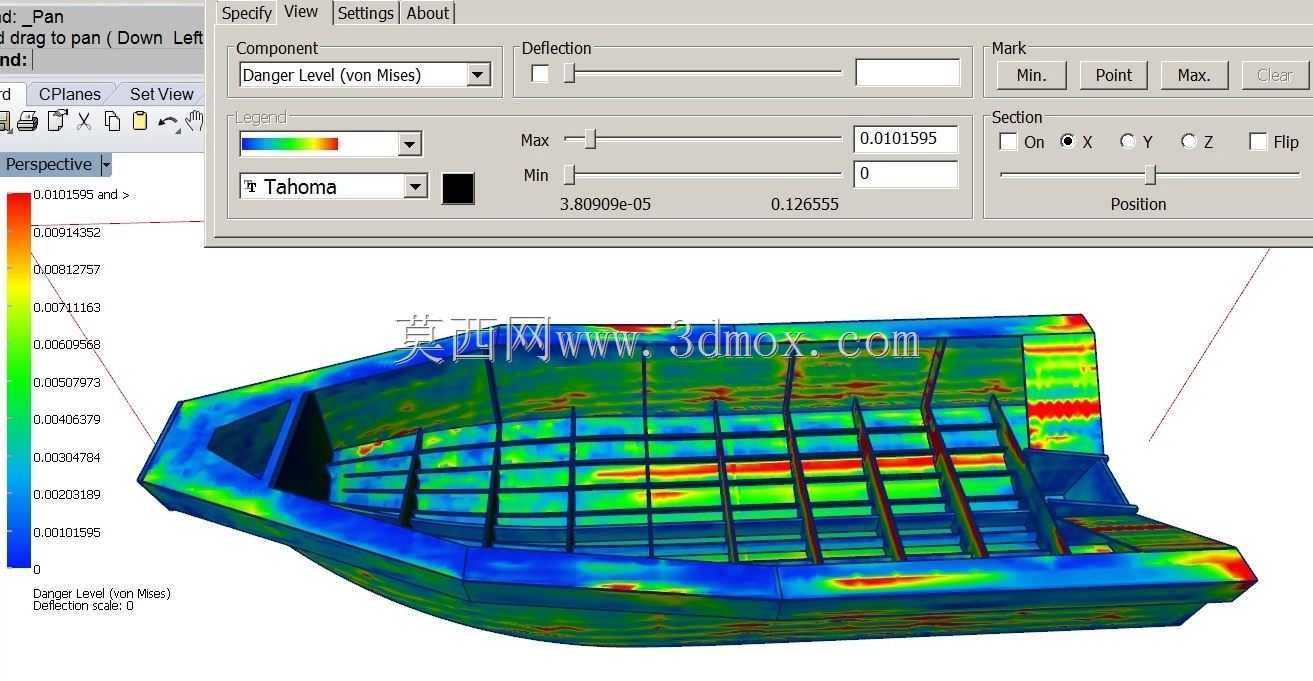

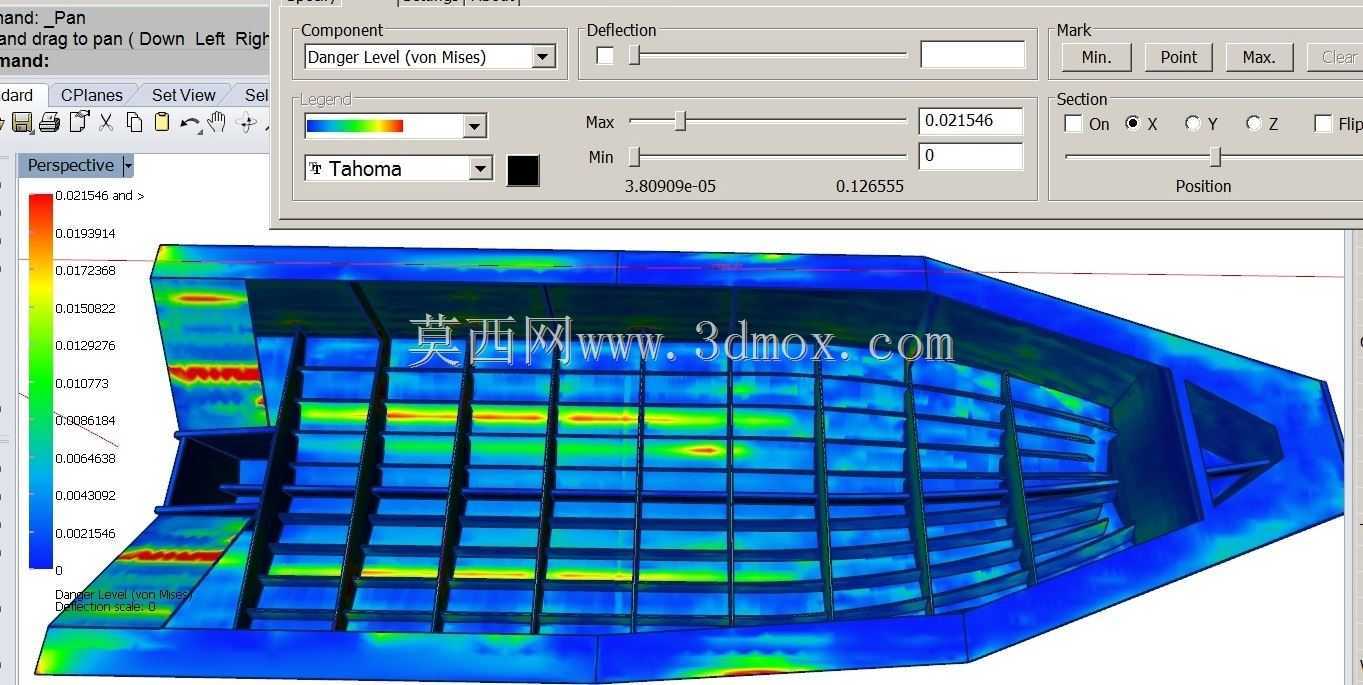

　　在结构设计思路上，模型完整还原了船体内部的纵横加强筋布局，船底采用纵向通长加强筋搭配横向环形肋板的框架结构，筋板间距结合HDPE材料的弯曲模量参数做了匹配优化，既避免筋板过密导致船体自重过大、有效载荷降低，也防止筋板间距过大引发船底板在波浪冲击载荷下出现过大挠曲变形。从有限元分析的云图结果可以看到，应力集中区域主要分布在船底首部迎浪区、中部乘员站立区以及舷侧与甲板的连接位置，这些区域在建模时针对性做了局部加厚处理，同时在肋板与船壳的连接位置做了圆弧过渡，消除直角连接带来的应力集中隐患，避免长期交变载荷下出现疲劳开裂。

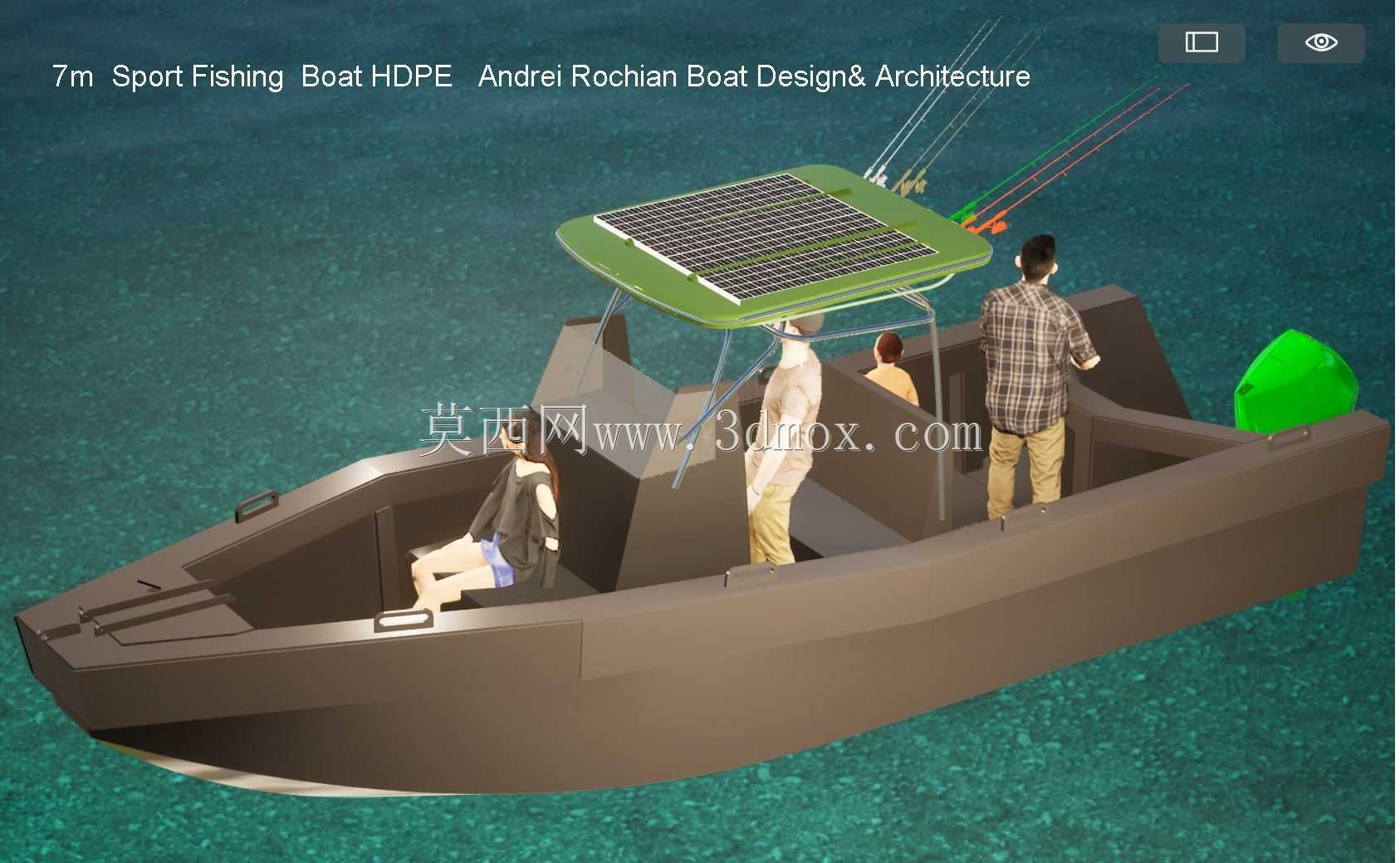

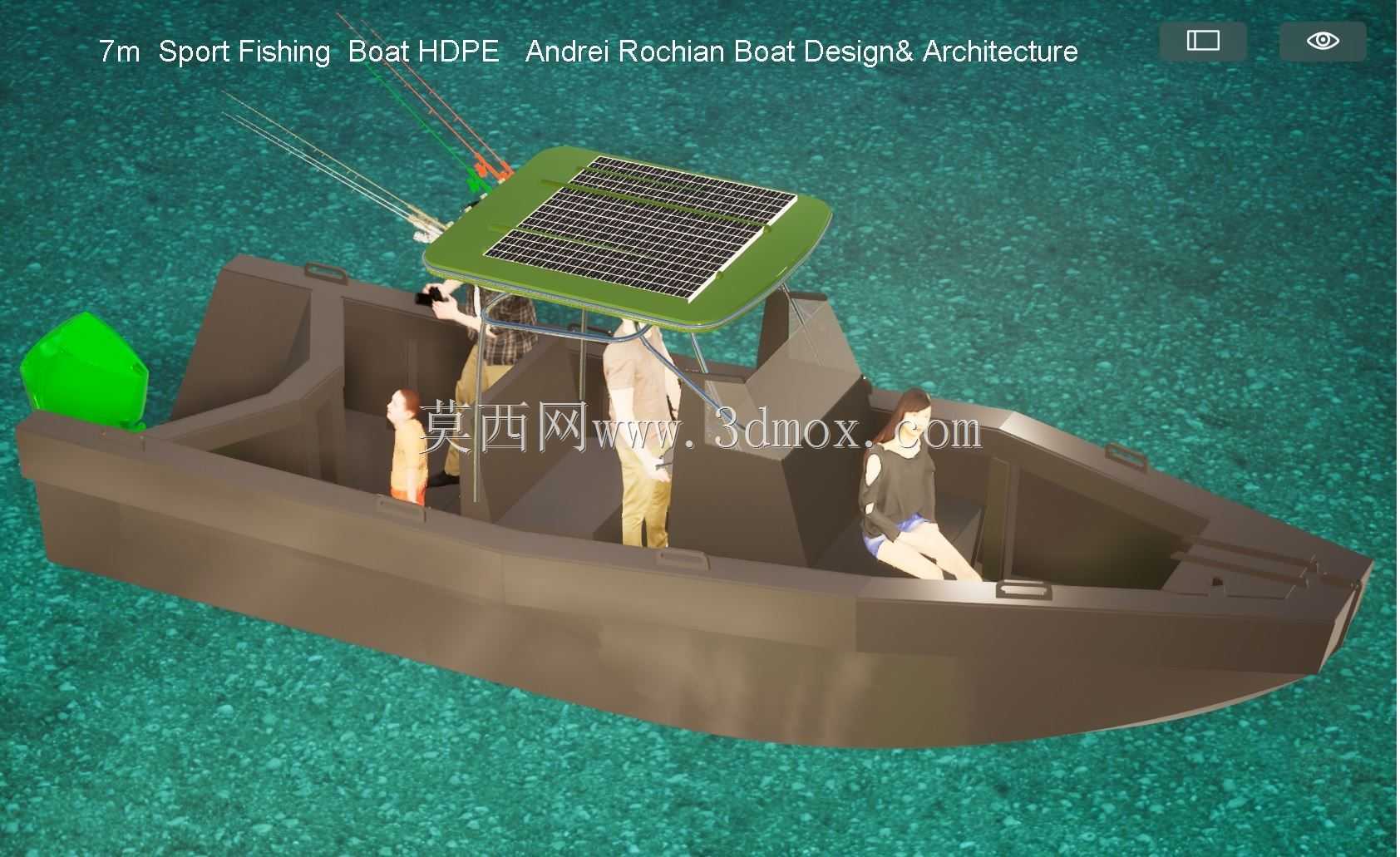

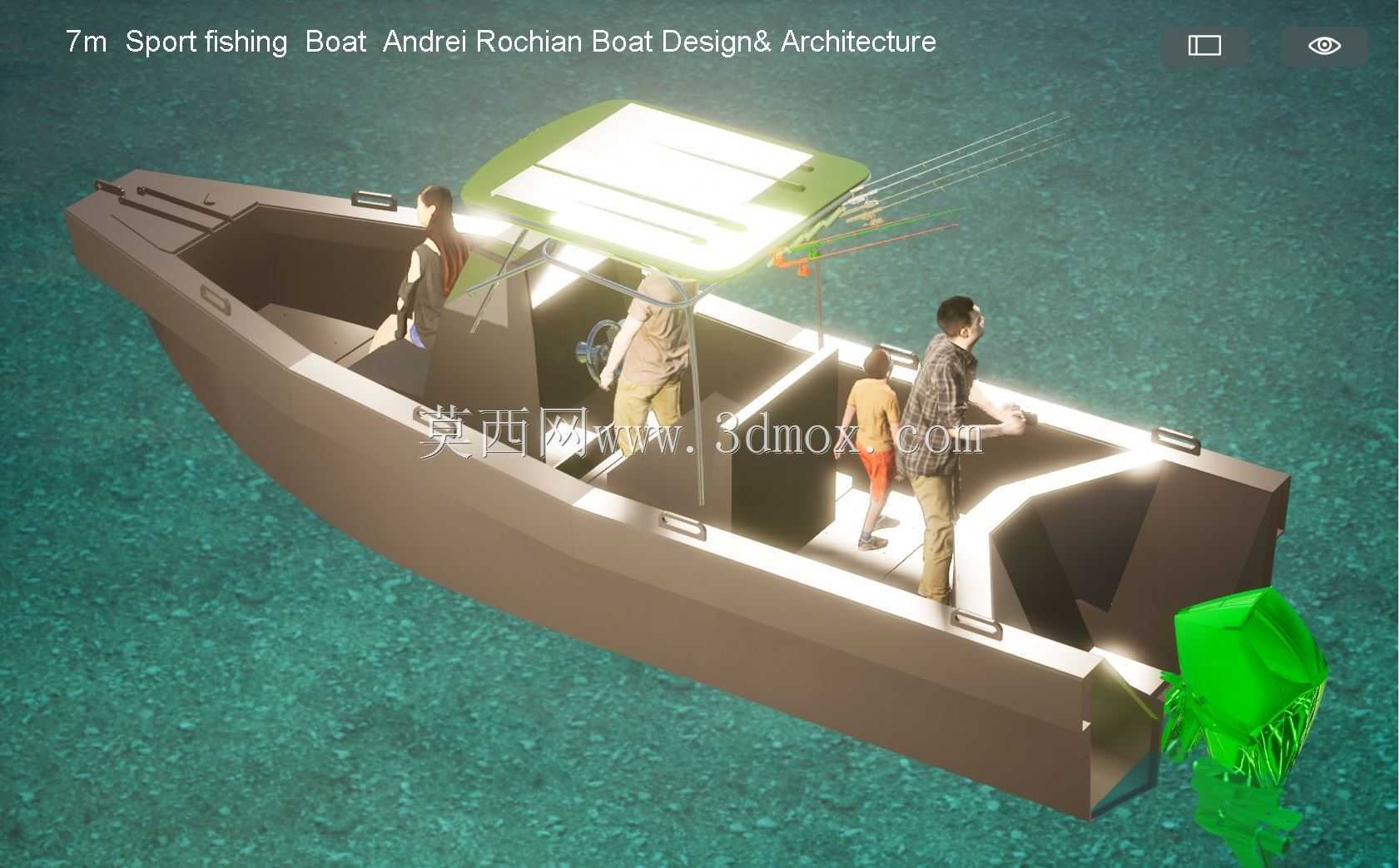

　　外形尺寸与安装边界方面，该船总长控制在7米级，船型宽结合小型拖车的运输宽度限制做了适配，满足普通家用皮卡搭配小型拖车即可完成陆路转运的需求，无需办理超宽运输审批；船体型线采用深V型首部搭配平底中部的设计，首部深V结构可以降低航行时的波浪拍击阻力，提升高速航行时的航向稳定性，中部平底结构则可以提升浅水区的通过性，在近岸滩涂位置也能顺利停靠，不会出现搁浅后船体磕碰受损的问题。甲板区域预留了座椅安装位、钓具固定位以及小型动力外挂机的安装接口，外挂机安装位的结构做了双层板加强，能够匹配常规30-60马力的船外机安装要求，安装面的平面度公差控制在2mm以内，避免外挂机运行时出现振动异响。

　　从功能特性来看，模型对应的结构分析覆盖了满载乘员、静水航行、迎浪冲击、靠岸碰撞等多种实际工况，通过有限元仿真验证了不同工况下的船体变形量与应力分布，确保最大应力值始终低于HDPE材料的许用应力，最大挠曲变形量控制在船体长的千分之二以内，满足航行时的结构刚度要求，不会出现船体变形过大引发的航行阻力骤增、结构异响等问题。同时HDPE材质的船体采用整体滚塑成型工艺，模型中也预留了成型工艺的拔模斜度，所有内部筋板与船壳的连接位置都做了工艺圆角，适配滚塑成型的材料流动特性，避免成型时出现局部缺料、壁厚不均的问题，量产时无需额外做复杂的拼接工序，整体成型的船体也不存在焊缝渗漏的隐患，长期使用的水密性更有保障。

　　在实际选型参考层面，该模型的结构参数可以直接作为同级别HDPE渔船的设计参考，针对不同使用场景的载荷调整，也可以通过修改筋板厚度、局部加强区域的范围来快速适配，比如针对需要搭载更多钓具、冷藏设备的专业垂钓场景，可以在中部载荷区域额外增加1-2道横向肋板，提升局部承载能力，无需对整体船型做大幅修改，能够有效缩短同类型船舶的研发周期，减少实体样船的试制测试成本，通过仿真前置的方式提前排查结构设计隐患，避免样船试制完成后才发现结构强度不足、刚度不达标的问题。
