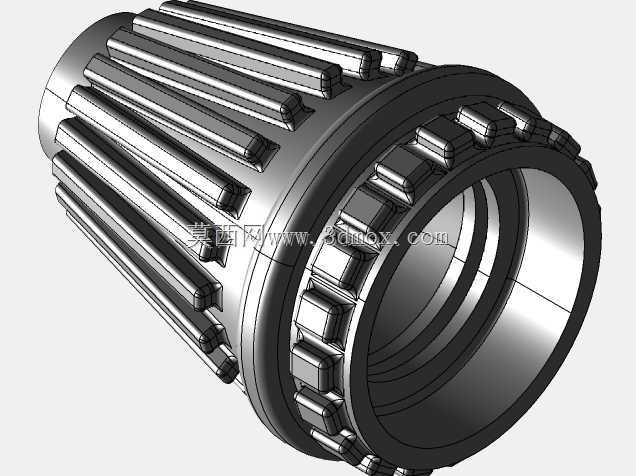

集成轮齿式花键齿轮轴结构设计

　　在机床主轴传动、重型减速器动力传递、工程机械行走机构的动力链路里，这类集成轮齿的花键齿轮轴是承担扭矩传递、转速匹配的核心承载零件，区别于普通平键连接的光轴结构，该零件将啮合轮齿与轴身做一体化设计，从根源上避免了键连接带来的应力集中、配合间隙累积、高速运转下键槽剪切失效等常见问题。从实际应用场景来看，这类零件常布置在传动链的扭矩输入或输出端，一端通过外花键结构与传动毂、联轴器或者同步带轮配合，另一端的集成轮齿直接与配对齿轮啮合，不需要额外装配分体式齿轮，大幅缩减了传动组件的轴向安装空间，尤其适合CA6140这类普通车床主轴箱内部、进给箱内部的紧凑安装工况，也可适配小型破碎设备的动力输入轴段，在冲击载荷下仍能保持稳定的传动精度。

　　从功能特性上看，该零件的轮齿采用斜齿排布设计，相比直齿结构，啮合重合度更高，运转时轮齿是逐步进入啮合、逐步退出啮合，能有效降低传动噪音与啮合冲击，在中高速运转工况下的动载荷表现更优；轴身的花键齿采用矩形花键截面，齿侧受力均匀，对中性好，既能传递大扭矩，也能允许配合件在轴向上做小范围的滑移调整，适配变速箱内的换挡滑移机构需求。零件的内孔为阶梯通孔设计，大直径段用于穿装主轴或者支撑心轴，小直径段可用于安装定位销、通入润滑油路，内孔的台阶面可作为装配定位基准，保证零件安装后的轴向跳动量控制在公差允许范围内。

　　设计过程中，首先要明确安装边界的约束条件：轴段的总长度需要匹配安装腔的轴向空间，轮齿的齿顶圆直径不能超过相邻零件的回转避让半径，花键段的外径要与配合毂的内花键参数完全匹配，内孔的直径公差要满足与支撑轴的过渡配合要求，避免过盈量过大导致装配困难、或者间隙过大引发运转时的偏心振动。轮齿部分的参数设计需要匹配配对齿轮的模数、压力角、螺旋角，保证啮合侧隙在合理区间，既要避免侧隙过小导致运转卡滞、热胀咬死，也要避免侧隙过大引发正反转切换时的冲击空程。花键部分的齿厚公差、齿向公差需要根据传动精度等级选定，一般机床传动用的花键精度选6级即可满足使用需求，重载工况下可适当提升齿面硬度，通过表面淬火处理提升齿面耐磨性能。

　　从结构细节来看，轮齿与花键段之间设置了退刀槽与过渡圆角，一方面是满足加工时的刀具退刀需求，避免加工时刀具与轴肩发生碰撞，另一方面过渡圆角可以分散轴肩位置的应力集中，在承受交变扭矩、冲击载荷时，降低轴肩位置发生疲劳断裂的风险。轮齿端面做了倒角处理，既方便装配时的导向对中，也能去除加工后的锐边毛刺，避免装配时刮伤配合零件的表面。内孔的端口同样做了倒角，方便心轴穿装，也能避免压装时内孔边缘的材料被挤压剥落。

　　在实际选型应用时，需要核算该零件的额定传递扭矩，结合工况的载荷系数、动载系数，验证轮齿的接触强度、齿根弯曲强度，以及花键齿的挤压强度、轴身的扭转强度，确保在额定载荷、短时过载工况下都不会发生失效。对于需要轴向滑移的工况，花键齿面需要做磷化处理或者镀铜处理，降低滑移时的摩擦阻力，避免滑移卡滞；对于固定连接的工况，花键配合可选择稍大的过盈量，配合端面的锁紧螺母实现轴向固定，防止运转时发生轴向窜动。这类一体化结构的齿轮轴，相比分体式齿轮加平键轴的组合，零件数量更少，装配累积误差更小，传动刚度更高，在对传动精度、空间占用有严格要求的传动系统中，具备非常明显的应用优势。
