CA6140车床配套长轴类曲面加工零件结构

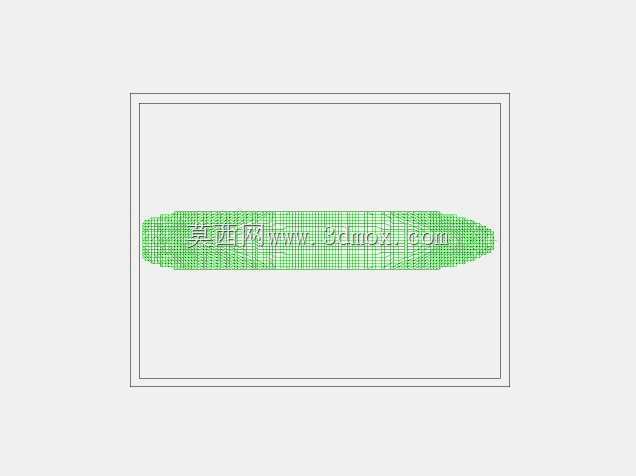

　　在普通卧式车床的金属切削加工场景中，这类带曲面轮廓的长轴类零件是轴系传动、进给机构里的常见适配构件，日常加工中常遇到需要在CA6140这类通用车床上完成外圆曲面成型的工况，很多一线操作和设计人员在做工艺排布时，会先通过三维结构梳理走刀路径，避免实际加工中出现撞刀、过切或者曲面轮廓度超差的问题。从实际用途来看，这类零件多承担传动连接、导向支撑或者特定工位的进给导向作用，两端的收窄圆弧结构是为了适配装配时的导入需求，减少装配过程中与配合件的磕碰，同时降低轴端的应力集中，避免长期交变载荷下出现轴端开裂的问题。中间段的网格状标注区域，是建模过程中对曲面加工区域的特征标识，对应实际加工中需要逐段走刀成型的曲面段，

　　该段的轮廓精度直接决定了零件与配合套类零件的贴合度，若轮廓度偏差超过0.02mm，就会出现配合卡滞、传动阻力过大的问题，严重时甚至会导致进给机构爬行，影响整台车床的加工精度。做这类零件的三维结构设计时，首先要考虑的是CA6140车床的加工行程边界，CA6140的最大加工长度为1500mm，最大回转直径400mm，因此这类长轴零件的总长设计通常控制在1200mm以内，最大外圆直径不超过100mm，确保加工时工件可以顺利装夹在三爪卡盘与尾座顶尖之间，不需要额外加装加长工装，减少装夹变形带来的精度损失。设计过程中会先确定两端中心孔的定位基准，所有曲面轮廓的尺寸链都以两端中心孔的公共轴线为基准，这样在实际车削加工时，一次装夹就可以完成大部分外圆面的加工，减少二次装夹带来的同轴度误差。中间曲面段的曲率设计，会结合CA6140车床的小刀架自动进给行程做适配，避免出现曲率过小导致刀具后角与工件表面发生干涉的问题，通常曲面的最小曲率半径会控制在5mm以上，适配常规外圆车刀的后角角度，不需要定制特殊成型刀具，降低加工成本。从安装边界来看，这类零件装配时两端需要与轴承座、联轴节做配合，因此两端轴颈的尺寸公差通常取h6级，表面粗糙度要求Ra1.6，中间曲面段的表面粗糙度要求Ra3.2即可满足使用需求，不需要额外做磨削加工，在CA6140车床上通过精车工序就可以达到要求。建模时特意保留了曲面的网格特征线，

　　是为了方便工艺人员在做数控编程（若CA6140做了简易数控改造）时，快速识别曲面的走刀分段点，手动操作的机加工人员也可以通过网格线的分布，判断每一次走刀的背吃刀量，逐段逼近曲面轮廓，避免单次进刀量过大导致工件让刀，出现曲面中凹的问题。在实际车间加工场景中，这类零件常被用作车床进给箱的操纵轴、光杆的配套导向套芯轴，或者是专用夹具的定位芯轴，曲面段的作用是在工件拆装时提供顺滑的导入导向，减少工件装夹时的定位时间，同时避免刚性碰撞损坏定位面。设计时还要考虑零件的装夹刚性，长径比超过10的轴类零件在车削时容易出现颤振，因此中间曲面段的直径不会做的过细，通常最小直径不小于两端轴颈直径的0.8倍，保证工件自身的刚性，

　　必要时可以在曲面段中间位置加装跟刀架，进一步提升加工时的稳定性，减少振纹的产生。很多刚接触车床加工的设计人员容易忽略零件的退刀结构，在这类曲面零件的建模中，曲面与两端轴颈的衔接处会设计宽度2mm左右的退刀槽，方便车削加工时刀具顺利退出，也方便后续磨削工序的砂轮越程，同时退刀槽的圆角半径取1mm，避免应力集中，提升零件的疲劳强度。从三维结构的细节来看，整个零件为回转体结构，所有特征都围绕中心轴线对称，没有偏心结构，因此在CA6140车床上不需要做偏心装夹，普通操作工人就可以完成加工，对操作技能的要求相对较低，适合批量加工场景。建模时的特征构建顺序完全贴合实际加工工序：先做拉伸基体确定总长和最大外圆，再通过旋转切除或者曲面扫描做出中间的曲面轮廓，最后添加两端的倒角、退刀槽等细节特征，这样的建模逻辑和实际加工工序完全对应，工艺人员拿到模型后可以直接对应工序卡做工艺排布，不需要重新梳理特征顺序，减少工艺准备的时间。在设备维护场景中，这类零件属于车床的易损配套件，长期使用后曲面段会出现磨损，导致导向精度下降，因此三维模型的参数化特征可以方便维修人员快速修改尺寸，适配磨损后的配合间隙，快速加工替换件，减少设备停机时间。
