机床用定制异形工字钢支撑构件

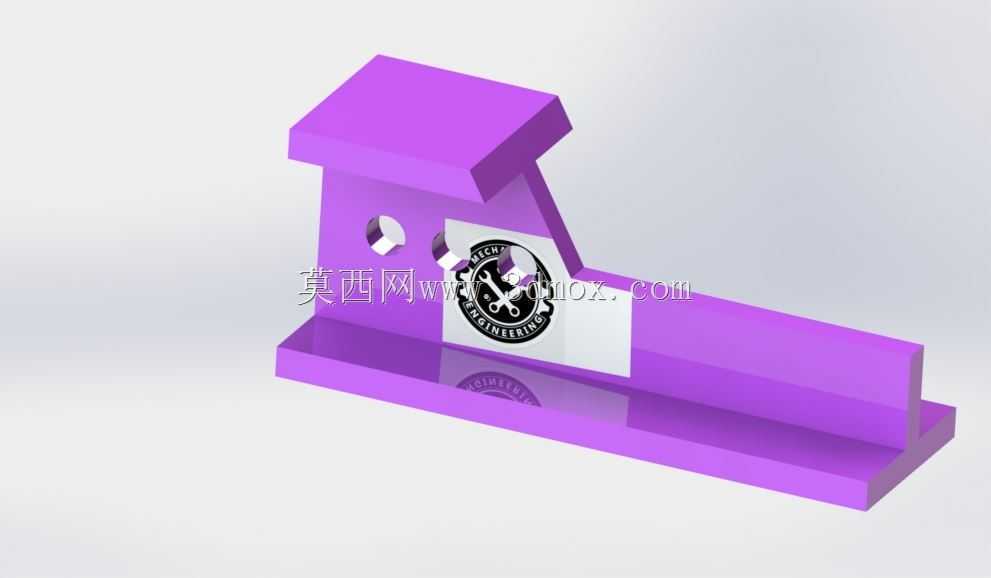

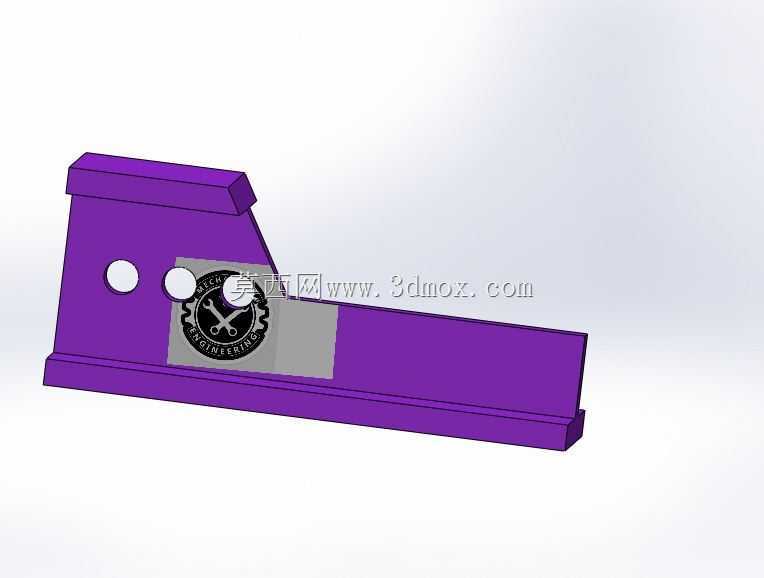

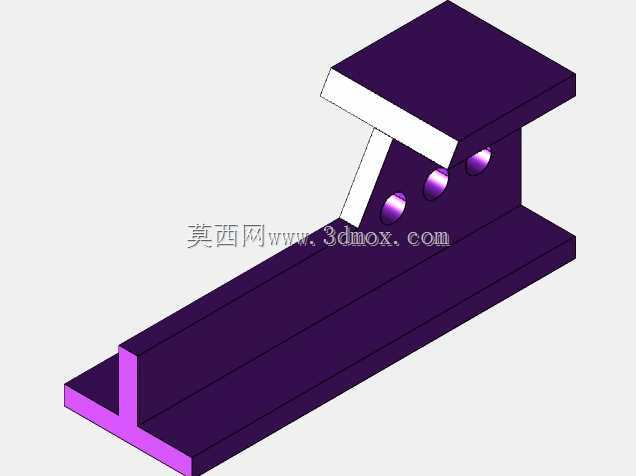

　　在机床床身配套的支撑结构设计中，常规标准工字钢往往无法适配非规则安装基面的承载需求，这类定制化的异形工字钢支撑件，主要用于CA6140系列车床床身侧部的辅助支撑工位，承担切削作业时传递到床身侧方的径向载荷，避免床身悬臂部位在长期交变切削力作用下出现形变偏移。从结构设计逻辑来看，该构件没有沿用标准工字钢上下翼缘等宽、腹板垂直的对称结构，而是根据安装基面的实际空间做了适配调整：下部翼缘做了加宽平直处理，完全贴合床身侧部的铸造安装平面，保证安装时的接触面积足够分散压应力，避免局部应力集中导致的基面压溃；上部翼缘根据被支撑部件的安装面角度做了斜切收窄，刚好卡入被支撑部件的定位槽内，不需要额外加装调整垫片就能完成定位，

　　减少装配环节的配作工作量。腹板部位没有采用标准工字钢的等厚平直设计，而是在对应安装孔的位置做了局部加厚凸台，凸台上预留的通孔用于穿装锁紧螺栓，加厚区域可以避免螺栓锁紧时腹板出现局部凹陷，同时在腹板非承载区域做了适度的壁厚减薄，在保证整体结构刚度满足切削载荷要求的前提下，尽可能降低构件自身重量，减少床身的额外负载。构件的立板与下部翼缘的过渡位置做了大圆弧过渡处理，避免直角过渡带来的应力集中问题，在机床长期承受断续切削冲击力的工况下，过渡区域不会因为应力累积出现开裂失效。从安装边界来看，该构件的下部翼缘长度根据床身侧部的安装空位做了精准匹配，安装时不需要对床身原有基面做二次加工，直接对齐原有螺栓孔位即可完成锁紧；

　　上部翼缘的突出高度严格控制在周边部件的运动包络线之外，不会和床身上移动的溜板、刀架部件产生运动干涉。在实际应用场景中，这类定制支撑件主要解决标准型材无法适配的机床局部补强需求，比如车床床身在加装跟刀架、中心架等附加附件时，原有的床身侧壁刚度不足，加装该支撑件后可以将附件承载的切削力分流传递到床身的主承载梁上，提升附件工作时的稳定性，保证长轴类零件加工时的圆柱度精度。设计过程中需要重点核算腹板的抗剪强度和翼缘的抗弯模量，结合车床切削时的最大径向切削力参数做受力仿真，确保在最大切削负载下构件的形变量控制在0.02mm以内，不会因为支撑形变导致加工尺寸超差。同时构件的安装孔位采用基孔制公差设计，和床身原有螺栓孔的位置度公差控制在0.

　　1mm以内，保证现场装配时能够顺利穿装螺栓，不需要现场铰孔修正。和标准工字钢切割焊接的改装件相比，该一体化成型的定制构件没有焊接接缝，不存在焊接应力导致的长期形变问题，整体刚度比焊接改装件提升40%以上，同时装配效率更高，不需要现场做焊接、打磨、找平工序，直接更换安装即可完成床身的补强作业，适合机床设备的升级改造和维修替换场景使用。在构件的外形细节处理上，所有外露棱边都做了R2的倒角处理，避免装配和维护过程中尖锐棱边划伤操作人员，同时表面的平整区域可以直接粘贴机床的标识铭牌，不需要额外加装铭牌安装座。
