金属片材Z型支撑控制台作业台结构

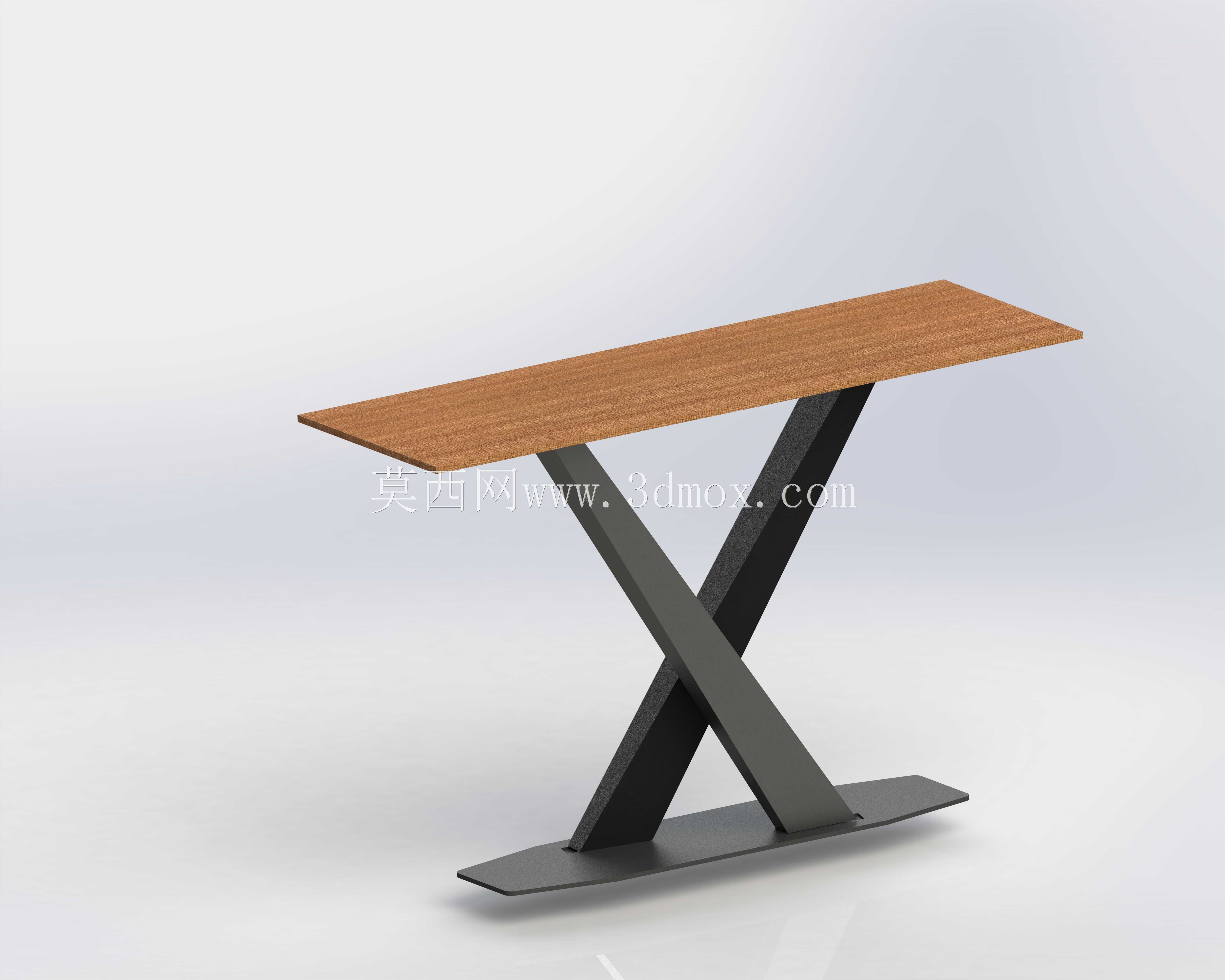

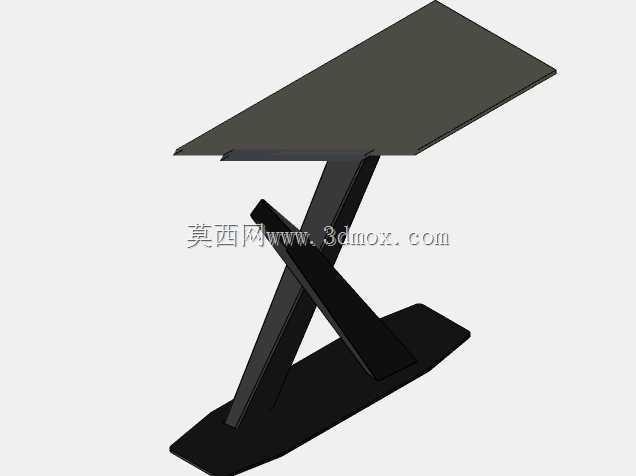

　　这款控制台工作台采用全金属片材弯折成型的结构方案，整体支撑部分采用交叉Z型的受力布局，区别于传统四腿支撑或者方管焊接的工作台结构，在保证台面承载能力的前提下，大幅减少了材料的使用量，同时整体视觉效果更具轻量化的工业设计感。从实际应用场景来看，这类工作台可适配车间现场的工位操作、设备旁的临时控制台摆放、检测工位的工件放置平台，也可作为小型设备的安装基座使用，台面平整无凸起结构，可根据实际使用需求在台面上加装控制按钮盒、显示屏支架、小型工装夹具等附件，不会因为支撑结构的干涉影响台面的有效使用面积。

　　设计过程中优先考虑了钣金加工的工艺可行性，所有支撑构件均采用等厚度金属板材经激光切割、数控折弯后拼接成型，无需复杂的铣削、焊接后精加工工序，拼接位置采用隐藏式的点焊连接，外部无明显焊疤，后续表面做哑光喷塑处理，既提升了金属构件的防锈能力，也避免了强光下的台面反光问题，适合长时间作业的工位使用。支撑结构的交叉布局经过受力校核，当台面承受垂直方向的均布载荷时，斜向支撑的板材可将受力均匀传导到底部的接地底座上，底座采用加宽的平板结构，与地面接触面积更大，无需额外打膨胀螺栓固定即可保证日常使用的稳定性，若需要适配大载荷的使用场景，也可在底座预留的安装孔位加装膨胀螺栓与地面刚性连接。

　　从安装边界尺寸来看，台面采用矩形平板结构，边缘做了小角度的折边处理，既提升了台面自身的结构刚性，避免薄板材长期受力出现中部下凹的变形问题，也能防止台面上放置的小零件、工具从边缘滑落。支撑结构的倾斜角度经过反复调整，保证操作人员站在台面前作业时，腿部不会与斜向支撑发生磕碰，预留的腿部活动空间符合人体工程学的作业范围，长时间站立操作不会出现支撑结构顶腿的问题。底部底座的外轮廓尺寸小于台面的外轮廓尺寸，安装时相邻工作台可紧密拼接，不会因为底座突出出现拼接缝隙，适合多工位并排布置的生产线现场使用。

　　不同于传统厚重的铸铁工作台或者方管焊接工作台，这款全钣金结构的控制台工作台整体自重更轻，在车间布局调整需要移位时，仅需2名作业人员即可抬动转移，无需借助叉车等辅助搬运设备，适配经常需要调整工位布局的柔性生产场景。结构上没有多余的装饰构件，所有外露的板材边缘均做了折弯倒钝处理，不存在锋利的锐边，可避免作业人员磕碰时出现划伤的安全隐患。台面的平面度经过工艺控制，整体平面公差控制在合理范围内，放置检测工具、小型精密仪器时不会因为台面倾斜影响测量精度，若有更高的平面度需求，也可在台面上加装防静电胶皮、不锈钢贴面等附件，基础结构无需做任何改动即可适配。

　　在实际选型使用时，可根据具体的承载需求调整金属板材的厚度，常规工况下采用2mm厚度的冷轧钢板即可满足多数工位的承载需求，若需要放置较重的设备，可将支撑板材厚度提升至3mm，同时在斜向支撑的内侧加装加强筋，进一步提升整体结构的抗变形能力。整个结构的建模过程中充分考虑了钣金展开的工艺性，所有折弯位置的折弯半径均匹配常规数控折弯机的刀具参数，下料后可直接进入折弯工序，无需额外制作特殊工装，加工门槛低，普通的钣金加工厂即可完成整套构件的加工制作，加工周期短，适合小批量快速制作投产的使用需求。
