船舶压载水处理系统三通变径管路结构

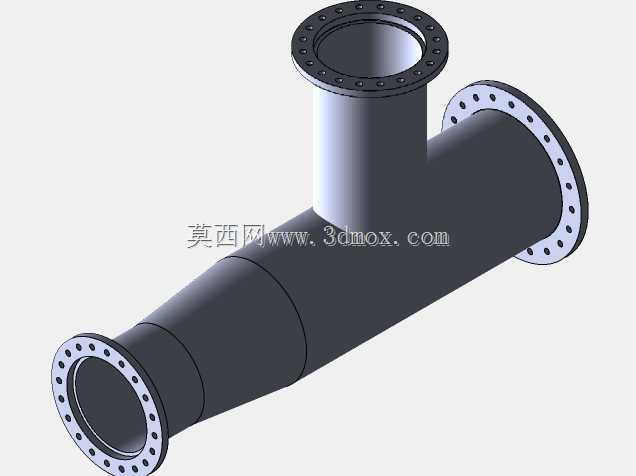

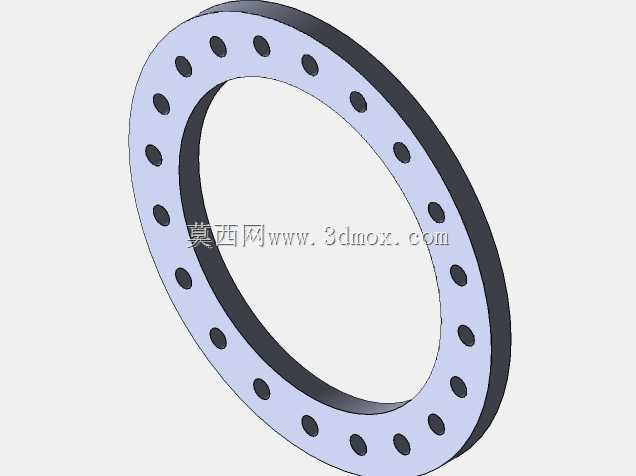

　　在远洋航运领域，船舶压载水的跨洋转运一直是外来水生物种入侵的核心传播路径，这套管路结构作为压载水处理系统的核心过流组件，直接承担着压载水在过滤、消杀、排放各单元之间的介质导流作用，是整套BWTS系统中衔接不同处理模块的关键流道载体。从实际应用场景来看，这类三通变径管路通常布置在船舶压载舱与处理主机之间的管廊段，既要适配主压载泵大流量的通径要求，也要匹配旁通消杀单元的支路接口尺寸，避免不同通径管路对接时出现的流道突变压损。从结构设计逻辑来看，三个接口全部采用标准法兰连接形式，法兰端面的螺栓孔严格遵循船用法兰的通用排布规范，可直接与同压力等级的船用阀门、处理单元法兰端面对接，无需额外加工转接件。其中水平方向的主管路采用渐变缩径结构，

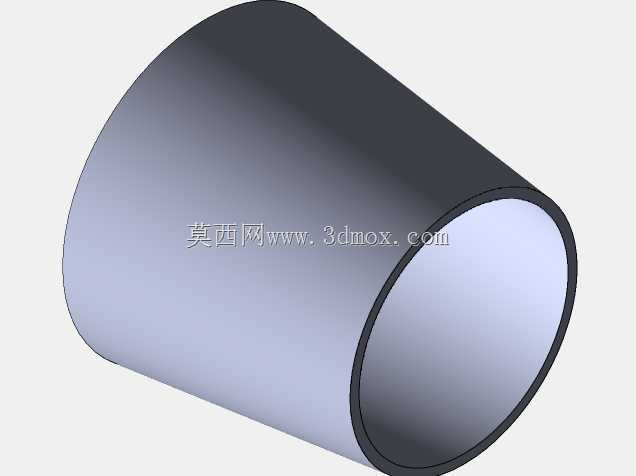

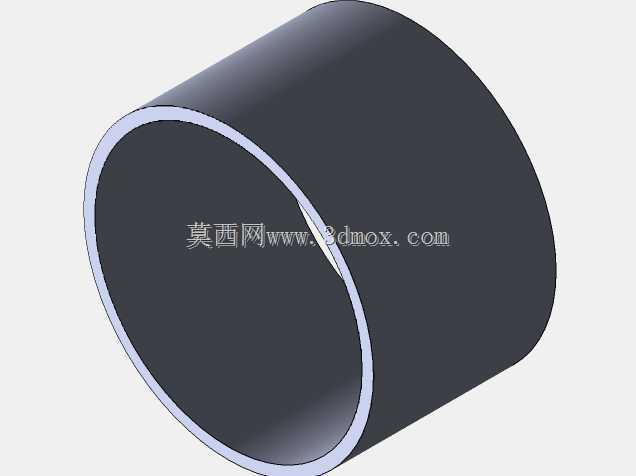

　　从大口径端到小口径端的锥度经过流场仿真校核，既保证大流量压载水通过时不会出现局部涡流区，也能避免变径段堆积泥沙、海洋生物残体等杂质，减少管路堵塞的运维风险。垂直向上的支管接口与主管路采用相贯线平滑过渡焊接结构，相贯处做了内流道圆角打磨处理，当压载水从主管路分流至支管进入消杀单元时，不会在相贯位置形成负压空蚀区，延长管路的实际使用寿命。从安装边界来看，三个法兰端面的密封面均采用凸面密封形式，适配船用耐油橡胶垫片或金属缠绕垫片的安装要求，法兰螺栓孔的位置度公差控制在0.2mm以内，保证现场安装时无需反复修配即可完成对接。主管路的变径段长度经过空间校核，在满足流道压损要求的前提下尽可能压缩轴向尺寸，适配船舶管廊狭窄的安装空间，

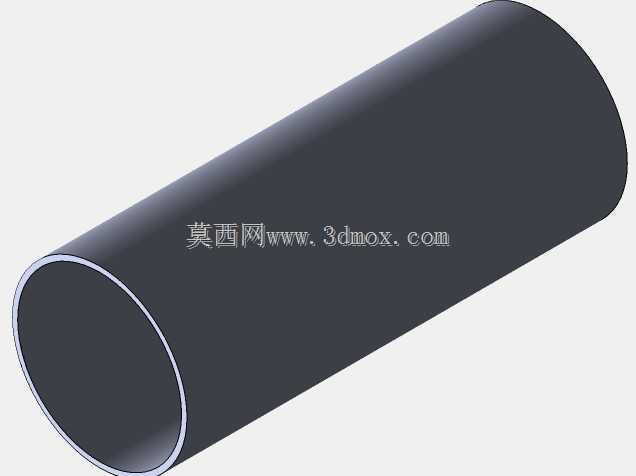

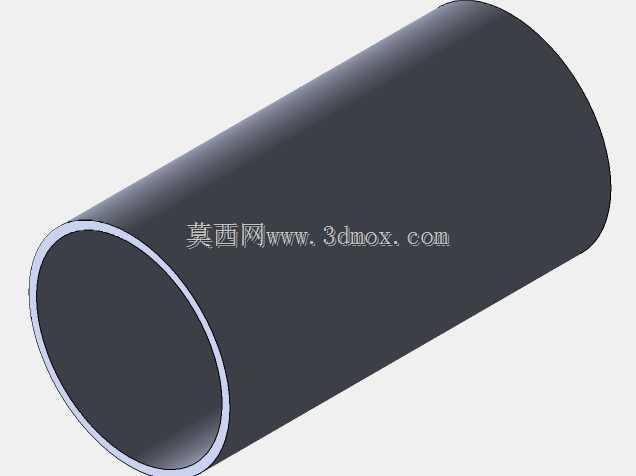

　　避免与周边电缆托架、其他管路产生安装干涉。从功能特性来看，整个管路的内壁粗糙度要求达到Ra6.3以下，减少海洋微生物在内壁附着的概率，降低后期管路清洗的频次；管壁厚度满足船舶压载系统1.0MPa的工作压力要求，同时考虑到海水介质的腐蚀性，建模时预留了2mm的腐蚀裕量，保证管路在全生命周期内的结构强度。在三维建模过程中，法兰端的螺栓孔采用阵列特征完成，保证孔位的等分精度，变径段采用放样凸台特征生成，严格控制锥面的圆度公差，相贯线位置采用圆角过渡特征处理，还原实际加工中的焊接打磨工艺要求，模型可直接用于管路系统的装配干涉检查、流场仿真分析前处理，也可作为生产加工的结构参考。这类管路结构不同于普通工业三通管件，

　　所有设计参数都围绕船舶压载水的特殊工况展开，既要满足大流量过流的压损要求，也要适配船用设备的安装标准，同时兼顾防腐蚀、防附着、易维护的实际运维需求，是压载水处理系统中不可或缺的过流部件。在实际选型匹配时，可根据压载泵的额定流量调整三个接口的法兰通径，变径段的锥度可根据实际安装空间做小幅调整，但必须保证内流道的平滑过渡，避免出现直角台阶造成的流阻激增。法兰端面的密封形式也可根据实际系统压力等级调整为凹凸面或榫槽面，但螺栓孔的排布必须遵循对应通径的船用法兰标准，保证现场安装的互换性。整个结构没有多余的冗余设计，所有几何特征都服务于介质导流、安装对接、结构强度三个核心需求，完全贴合船舶压载系统的实际使用工况。
