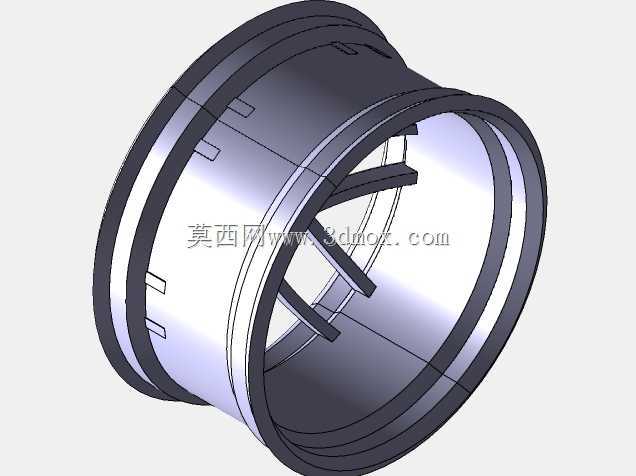

乘用车合金轮辋结构三维设计

项目分类:汽车 发布时间:2024-01-13 ID:723375
  • 乘用车合金轮辋结构三维设计

  在乘用车行走系统的部件设计中,轮辋作为连接轮胎与车轴的核心承载构件,其结构合理性直接关系到整车行驶的平顺性、承载可靠性与高速运转稳定性。日常道路场景中,车轮需要同时传递驱动、制动扭矩,承受路面颠簸带来的垂直冲击、转向时的侧向载荷,以及高速旋转下的离心力作用,这就要求轮辋的结构设计必须兼顾强度、刚度与轻量化的平衡。这款合金轮辋采用深槽式轮辋结构,是当前乘用车型中应用最广泛的结构形式,深槽的设计主要是为了方便轮胎的拆装与维护,槽底的过渡圆角经过反复校核,能够避免轮胎拆装过程中出现胎圈损伤,同时在轮胎充气后,轮缘的凸起结构可以牢牢卡住胎圈,防止车辆在急加速、急制动或者转向侧向力过大时出现轮胎脱圈的风险。从结构细节来看,

  轮辋的胎圈座位置设计有标准的锥度斜面,这个锥度是保证轮胎与轮辋贴合紧密的关键,锥度角度匹配通用乘用车子午线轮胎的胎圈角度,能够让充气后的轮胎胎圈均匀压合在锥面上,既保证密封性能,也能让载荷均匀传递到整个轮辋圆周上,避免局部应力集中。轮辋的轮缘部分采用加厚的圆弧过渡设计,这个位置是轮胎侧向受力时的主要支撑部位,圆弧轮廓能够匹配轮胎胎侧的弯曲形态,减少车辆过弯时胎侧的异常磨损,同时加厚的结构可以抵御路边石剐蹭、路面碎石冲击带来的变形风险,日常使用中轻微的剐蹭不会破坏轮辋的整体形位精度。在设计思路上,这款轮辋采用等强度设计理念,不同部位的壁厚根据受力大小做差异化处理:承受主要冲击载荷的轮缘、胎圈座位置壁厚相对更大,

  而槽底等受力较小的区域适当减薄,在保证整体结构强度满足额定载荷要求的前提下,尽可能降低轮辋自身重量,减少非簧载质量,提升整车的悬挂响应速度与行驶平顺性。轮辋内部的辐条连接位做了平滑的圆角过渡,避免直角结构带来的应力集中问题,在车辆通过颠簸路面、承受冲击载荷时,应力能够沿着圆弧面均匀分散,不会在局部位置出现应力峰值导致的疲劳开裂。从安装边界来看,轮辋的中心孔、螺栓孔分布圆直径都严格匹配对应车型的轮毂轴头尺寸,中心孔与轴头的配合采用过渡配合,能够保证轮辋安装后的同轴度,避免高速行驶时出现车轮抖动的问题;螺栓孔的位置精度经过严格控制,每个孔的位置度误差控制在极小范围内,保证安装时螺栓能够均匀受力,不会出现个别螺栓过载断裂的情况。

  轮辋的气门嘴孔位置设置在槽底的安全区域,既方便充气操作,也不会在轮胎拆装、行驶过程中剐蹭到气门嘴,避免出现漏气故障。在实际应用场景中,这类合金轮辋相比传统钢制轮辋,散热性能更优异,长时间连续制动时,轮辋能够更快将刹车系统产生的热量散发出去,避免刹车过热导致的制动效能衰减;同时合金材料的阻尼特性更好,能够吸收一部分路面传来的振动,降低行驶过程中的路噪传递。设计过程中需要重点校核轮辋的径向疲劳强度、弯曲疲劳强度以及冲击性能,模拟车辆在满载状态下经过坑洼路面、高速过弯、紧急制动等极端工况下的应力分布,确保在额定载荷下,轮辋的最大应力值低于材料的屈服强度,同时预留足够的安全系数,应对实际使用中可能出现的过载情况。轮辋的整体形位公差也有严格要求,端跳、径跳误差必须控制在标准范围内,否则会导致车辆高速行驶时出现方向盘抖动、轮胎异常磨损等问题,影响行驶安全性。
