多旋翼无人机用大电流电子调速器结构设计

　　在多旋翼无人机动力链路的设计环节里，电子调速器是连接飞控信号输出端与无刷电机的核心功率转换部件，这款适配6S锂聚合物供电的70A量级电调，主要面向工业级多旋翼无人机的重载作业场景，包括植保作业挂载、物流载重运输、长航时巡检等对动力输出稳定性要求较高的使用环境。

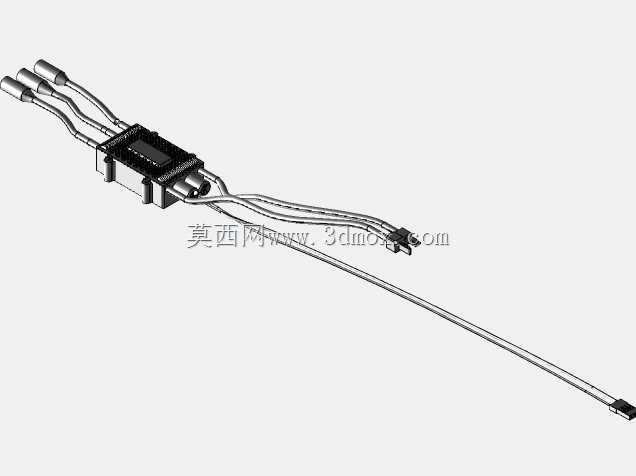

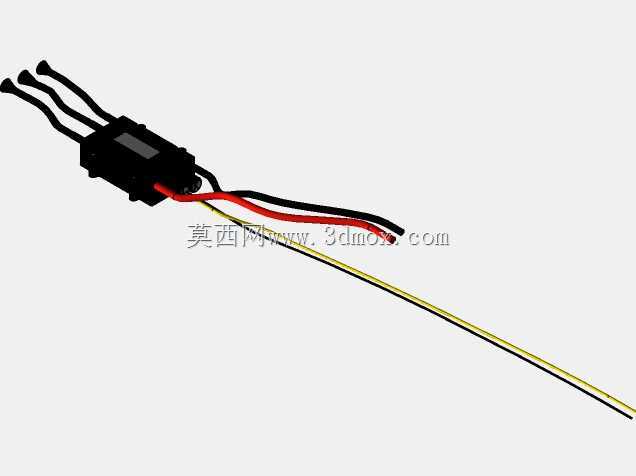

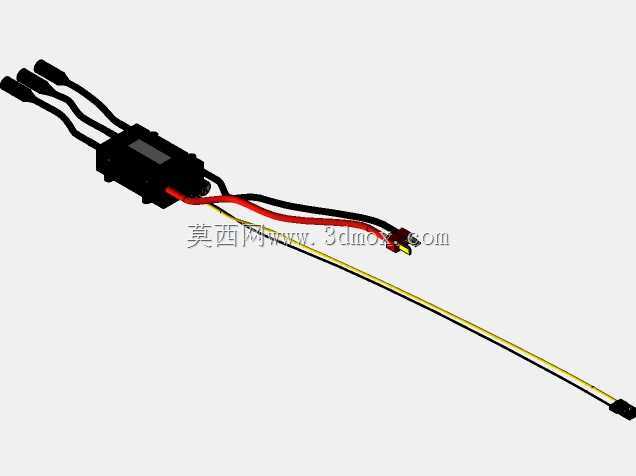

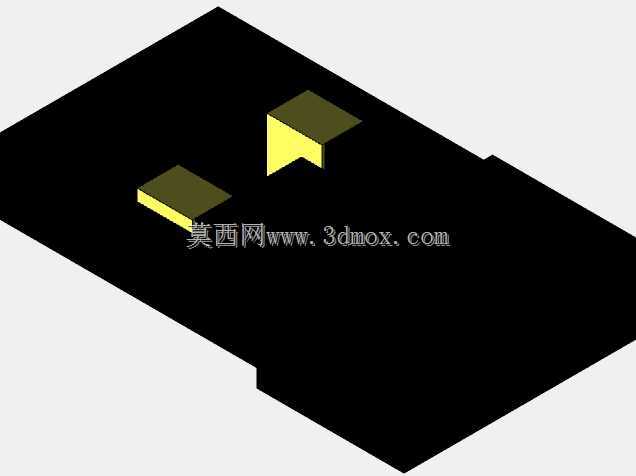

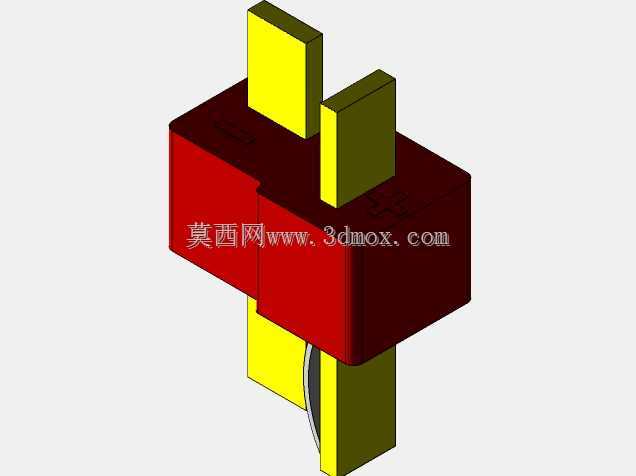

　　从实际装机的适配边界来看，这款电调的外形采用长条形扁平化布局，壳体边缘做了圆弧过渡处理，整体厚度控制在较薄的区间，能够适配机臂碳管直径在25mm到40mm区间的多旋翼机架，安装时可以通过扎带或者专用金属固定卡扣直接绑定在机臂侧面，不会额外占用过多的机臂横向空间，也不会和螺旋桨的下洗气流路径产生干涉。接线端的布局采用了电源输入线与电机输出线分置两端的设计，电源输入端采用10AWG规格的耐高温硅胶线，能够承载持续70A的工作电流，短时峰值电流可以支撑到90A的爆发输出，匹配大拉力无刷电机在满油门爬升阶段的电流冲击需求；电机输出端采用8AWG的多股硅胶线，线长预留了足够的冗余量，适配不同轴距机架的电机安装位置，不需要额外延长接线就能完成布线。

　　功能特性层面，这款电调的信号响应频率设置在500Hz档位，能够快速响应飞控输出的油门信号变化，在无人机做姿态快速调整、抗风扰动修正的时候，动力输出的延迟控制在毫秒级，不会出现动力响应滞后导致的姿态震荡问题。内置的驱动程序针对多旋翼无人机的使用场景做了专门的调校，取消了航模固定翼或者车用场景下的进角激进调校逻辑，油门线性度做了平滑处理，在中低油门区间的动力输出更加线性，不会出现油门小幅度调整就出现动力突跳的问题，能够保证植保作业时飞行高度的稳定性，以及巡检作业时悬停精度的控制。保护逻辑上集成了欠压保护、过流保护、过热保护三重机制，当电池电压低于单节3.2V的阈值时会逐步降低输出功率，避免电池过放导致的坠机风险；当工作电流超过额定阈值15%并持续2秒以上时会触发限流保护，避免功率管烧毁；当壳体内部温度超过85摄氏度时会主动降低输出功率，同时通过信号链路向飞控回传告警信息，提醒操作人员及时调整飞行状态。

　　设计思路上，这款电调的功率板采用四层PCB布线设计，功率回路的走线做了加宽覆铜处理，并且在功率管的安装位置做了露铜散热处理，直接将功率管的金属散热面贴合在铝合金壳体的内侧，通过壳体本身作为散热结构，不需要额外加装散热风扇，减少了整机的重量负载，也避免了风扇转动带来的额外振动影响飞控的陀螺仪采样精度。信号处理部分与功率部分做了独立的区域划分，中间通过屏蔽铜箔做隔离处理，避免功率回路大电流通断时产生的电磁干扰影响飞控的信号接收，以及GPS模块的定位精度。壳体的接缝处做了密封胶条设计，能够达到IP54级的防护能力，在植保作业喷洒农药、雨天短时飞行或者扬尘较大的巡检场景下，能够阻挡水雾和粉尘进入壳体内部，避免电路短路故障。

　　在实际装机调试的过程中，这款电调的油门行程校准逻辑和主流的开源飞控、商用工业飞控都做了适配，不需要额外刷写固件就能直接识别校准，支持Dshot600数字信号协议，相比传统的PWM信号，抗干扰能力更强，不会出现因为信号干扰导致的电机意外停转问题。重量控制上，整套电调包含接线的重量控制在60g以内，对于大载重多旋翼无人机来说，单个动力组件的重量控制能够有效降低整机的空重占比，提升有效载荷的携带能力。安装孔位的设计兼容市面上主流的电调安装支架尺寸，孔距采用20mm的标准间距，不需要对机架做额外的打孔修改就能直接替换同规格的其他型号电调，降低了设备迭代时的改装成本。

　　从动力匹配的角度来看，这款电调能够适配KV值在300到600区间的多旋翼无刷电机，搭配18寸到22寸的螺旋桨，在6S锂聚合物电池供电的条件下，单轴拉力可以达到5kg到8kg的区间，能够满足六旋翼无人机20kg级起飞重量、八旋翼无人机30kg级起飞重量的动力配置需求，在满载作业的工况下，电调的工作温度能够稳定控制在60摄氏度以内，长时间连续作业不会出现过热降频的问题，动力输出的一致性较好，多机同批次装机时不需要做单独的动力一致性校准，就能保证各个机臂的动力输出匹配，降低了整机调试的工作量。
