机床用带孔叉形连接吊耳结构设计

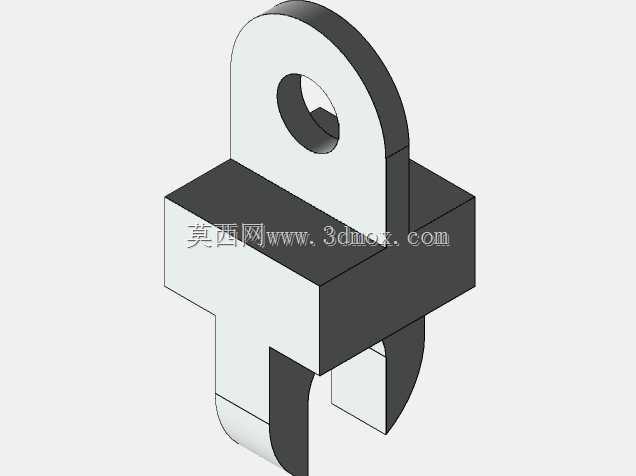

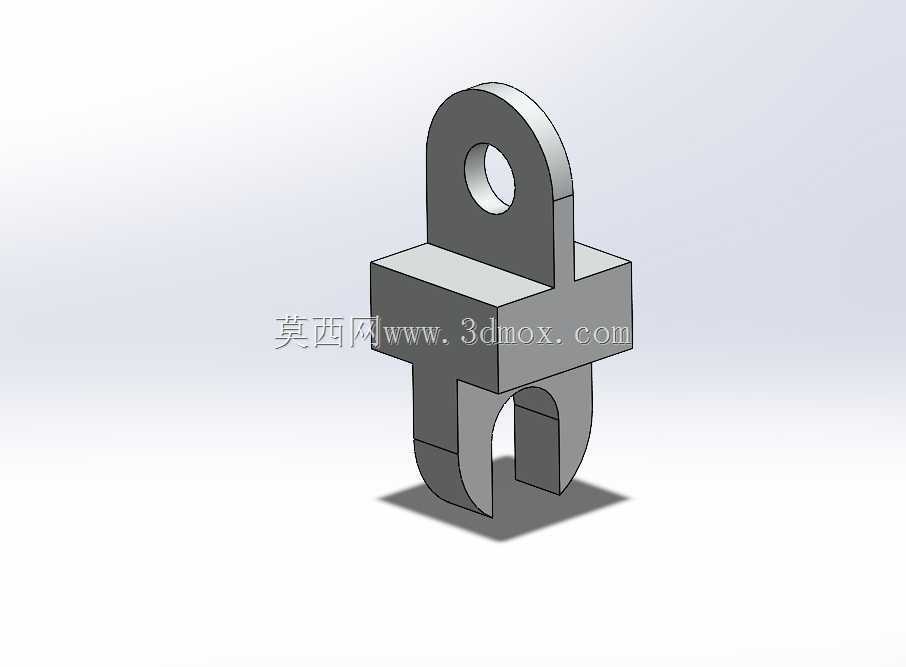

　　在机床加工生产线的工装挂装、小型部件吊装工位中，这类带单孔的叉形连接构件是十分常见的受力连接件，日常主要承担小载荷部件的临时挂接、工装夹具的定位牵拉、辅助机构的铰接联动功能，区别于大吨位起重用的重型吊耳，这类结构多用于机床周边的辅助工位，适配CA6140这类普通车床的工装改造、附件挂载场景，比如车床跟刀架的辅助牵拉、冷却管路的挂装固定、小型工装的快速吊取换位都能用到这类零件。从结构设计逻辑来看，整个零件采用一体化切削加工的成型思路，上部的带孔耳片是核心的铰接受力区，圆孔的内径尺寸适配常规的M10-M12规格铰接销，孔壁做了等厚设计，避免应力集中在孔边位置，耳片的外轮廓做了圆弧过渡，没有尖锐棱角，既减少加工时的应力残留，

　　也能避免安装时剐蹭操作人员。下部的叉形开口是功能对接区，开口的槽宽尺寸匹配10-16mm厚度的连接板件，叉体的两个侧壁做了等厚处理，保证单侧受力时不会出现偏载变形，叉体底部的两个端面做了小圆弧倒角，方便对接部件时快速导入对位，不需要反复调整角度就能完成插接。中间的方块过渡段是整个零件的承力基座，上部耳片和下部叉体的载荷都通过这个方块段传递，方块的四个棱边都做了0.5mm的倒角处理，既去除切削加工的毛刺，也能在装配时避免和对接面出现卡滞。从安装边界来看，整个零件的总高度控制在80mm以内，上部耳片的外圆直径不超过40mm，下部叉体的总宽度控制在50mm区间，不会占用过多的安装空间，适配机床周边狭小的工装安装区域，

　　安装时既可以通过上部圆孔穿销做铰接固定，也可以通过下部叉槽卡接在设备的立板上，用侧向顶丝完成锁紧固定，两种安装方式可以根据现场工位需求灵活选择。在受力设计上，整个零件的材质默认选用45号钢，常规正火处理后就能满足工位上100kg以内的静载荷需求，如果是用于频繁牵拉的动态工位，也可以更换为40Cr材质做调质处理，提升零件的抗疲劳性能。建模过程中需要注意几个关键的尺寸公差：上部铰接孔的公差取H7级别，保证和铰接销的配合间隙在合理范围，不会出现晃动也不会装卡过紧；下部叉槽的宽度公差取H8级别，适配对接板件的插入公差；各个过渡位置的圆角不能省略，尤其是耳片和中间方块衔接的位置，圆角半径不能小于3mm，避免受力时出现应力断裂。

　　这类零件在实际机床车间的使用频率很高，很多自制工装都会用到类似结构，相比外购的标准吊耳，这种一体化叉形结构不需要额外搭配连接接头，直接就能和板件对接，减少了装配环节的零件数量，也降低了多零件连接带来的松动风险。日常维护时只需要定期检查上部铰接孔的磨损情况、下部叉体的开口变形量就能判断零件是否需要更换，结构简单可靠，没有复杂的维护需求，非常适合机床加工工位的零散工装挂载、小部件连接场景使用。
