CA6140车床配套异形燃油箱结构设计

　　在普通卧式车床的运行体系中，燃油箱作为配套润滑、供油系统的核心储油部件，其结构合理性直接影响设备连续运行的稳定性，本次针对CA6140车床适配的燃油箱结构，完全围绕车床安装空间的边界约束展开设计，没有采用常规规则方箱或圆柱箱的通用结构。从实际应用场景来看，CA6140车床的床头箱侧下方预留的安装空间并非规则矩形，而是存在弧形避让面、管线穿插缺口，常规规则油箱要么无法充分利用空间导致储油量不足，要么会与周边的主轴传动带轮、进给操作手柄产生运动干涉，因此设计初期就先对安装位的三维点云边界进行了拟合，确定油箱的外轮廓必须贴合安装位的弧形基面，底部做平切处理保证放置稳定性，顶部的注油口位置偏移设置，避开上方的护罩开合路径。

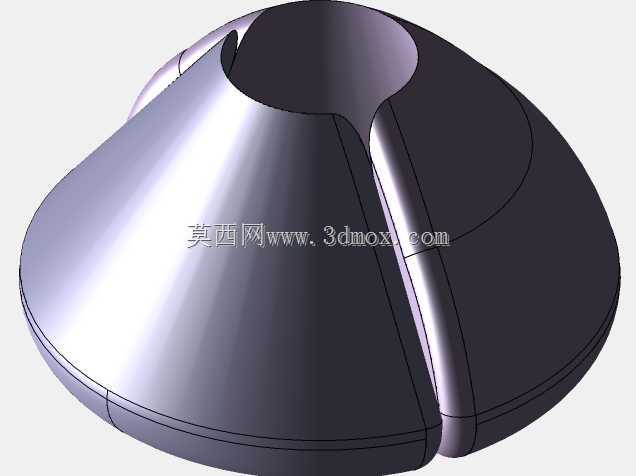

　　从功能特性层面，该油箱首先要满足额定储油容量要求，同时要兼顾油液静置沉淀的空间，因此壳体采用锥台加弧形侧围的组合结构，大直径端朝下作为安装基面，增大与安装支架的接触面积，降低设备运行振动带来的连接松动风险；顶部的缩口结构既可以减少注油时的油液飞溅，也能为油位传感器、透气阀的安装预留平整的安装面，侧围上预留的凸起结构是为了避让车床床身的加强筋，避免安装时出现硬接触导致壳体受力变形。

　　设计过程中没有刻意追求外形的规整性，所有曲面过渡都优先考虑加工工艺性，壳体的壁厚根据不同部位的受力情况做了差异化设置：底部安装面壁厚稍大，用来承受油液的静压力以及安装螺栓的压紧力，侧围曲面采用等壁厚设计，适配钣金冲压或者旋压的加工工艺，减少加工工序的复杂度；注油口的颈部做了加厚处理，用来承受油箱盖反复旋合的磨损，同时颈部的倾斜角度经过反复调整，保证在车床正常安装姿态下，注油时油液不会顺着外壁流淌。

　　从安装边界来看，该油箱的最大外圆直径严格控制在安装位的预留宽度内，底部的安装孔位与车床原有支架的孔位完全匹配，不需要对原有床身结构做任何打孔改造，侧围的弧形缺口刚好卡在床身的定位凸台上，安装时可以快速定位，不需要反复调整位置；油箱的最低出油口位置比床身润滑油路的进油口高15mm，保证油液可以依靠自重顺畅流入油路，同时避免油箱底部沉积的杂质进入供油管路，出油口位置还预留了滤网安装槽，不需要额外加装外接过滤座。

　　实际使用中，这种异形结构的油箱相比同安装空间的规则油箱，储油量提升了近20%，可以减少车床日常维护的加油频次，同时曲面壳体的抗变形能力比平板焊接的方箱更强，在车床长期运行的振动环境下，焊缝处的应力集中更小，不容易出现渗漏问题。设计时还考虑了油液热胀冷缩的空间，油箱的额定加注容量为壳体总容积的85%，顶部预留的膨胀空间可以避免油温升高时油液从透气阀溢出，侧围的曲面结构也能在油液晃动时起到缓冲作用，减少车床启停、快速进给时油液的冲击噪音。

　　整个建模过程完全遵循从安装边界反推结构的思路，没有先画外形再凑安装位的逆向设计问题，所有圆角过渡都考虑了钣金折弯的最小半径，避免加工时出现开裂，各个安装面的平面度公差也在建模时做了预设，保证后续加工时不需要额外做大量校形工作，能够直接适配CA6140车床的原有安装体系，不需要改动周边其他部件的结构。
