哈雷戴维森摩托R开关盒控制面板结构

　　在重型摩托的电气控制系统里，这类开关盒承担着整车电路分路通断、信号转接的核心作用，直接关系到骑行过程中灯光、点火、信号回路的操控可靠性，尤其是哈雷戴维森这类大排量巡航车型，整车电气回路的电流负载、振动耐受要求远高于普通通勤摩托，开关盒的结构设计直接决定了长期使用下的稳定性。从实际装车场景来看，这个部件安装在摩托手把附近的车体覆盖件内侧，既需要避让手把转向的运动干涉，也要预留足够的接线操作空间，同时还要适配整车外观的硬朗造型风格，不能出现突兀的结构凸起破坏整车视觉协调性。

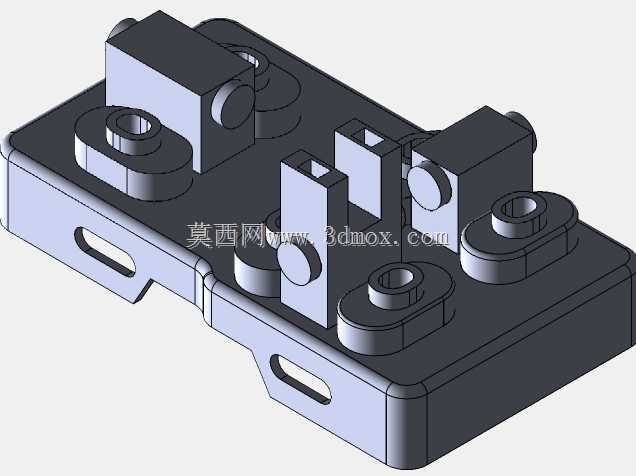

　　从结构设计逻辑来看，整个基座采用一体化的注塑或压铸成型思路，主体基板上分布的四个带通孔的凸台是核心安装定位点，每个凸台的沉孔结构刚好适配标准紧固件的头部尺寸，安装后紧固件不会突出安装面，避免和周边的线束、覆盖件产生剐蹭。基板两侧开设的长条形腰型孔是安装公差补偿结构，实际装车时，车体焊接支架的孔位难免存在加工误差，腰型孔可以提供前后方向的调整余量，降低装配时的对位难度，也能抵消车辆长期行驶振动带来的安装位错位应力，避免硬连接状态下基座受交变应力出现开裂。

　　基板上凸起的多个块状结构，各自承担不同的功能：两个带圆柱凸台的立块是开关转轴的安装支座，转轴穿装后可以实现拨杆的转动操控，支座侧面的圆形凸台是转轴的限位端面，控制拨杆的转动行程，避免过扳损坏内部触点；中间两个平行的槽型立块是内部导电片的定位卡槽，导电片卡入后不需要额外打胶固定，依靠卡槽的过盈配合就能实现位置固定，装配时直接将冲压好的导电片压入即可，大幅提升装配效率；靠近基板边缘的矮凸台是线束的导向结构，线束从车体主线束引出后，沿着凸台预留的走线槽排布，避免线束在盒内乱晃，被运动的开关部件磨破绝缘层造成短路。

　　设计过程中首先要确认的是安装边界尺寸：整个基板的轮廓要完全嵌入车把下方的预留安装腔，不能超出覆盖件的内轮廓，否则会出现覆盖件装配缝隙不均、甚至无法装配的问题；各个立块的高度要严格控制，扣合开关盒上盖后，内部要预留足够的触点动作空间，同时上盖内壁的加强筋要刚好抵在立块的顶端，提升整个盒体的抗挤压能力，即使车辆倾倒受到外力冲击，盒体也不会轻易变形挤压内部触点造成电路故障。

　　从功能特性上看，这个结构没有多余的冗余设计，每一处凸起、开孔都对应实际的装配或功能需求：安装凸台的高度刚好让基板和安装支架之间留出3mm左右的间隙，这个间隙一方面可以让线束从基板下方穿过，节省盒内的空间，另一方面可以避免基板直接贴在金属支架上，长期摩擦磨损基板背面，同时也能在雨天时让渗入盒内的积水顺着间隙流出，避免积水浸泡导电片造成氧化接触不良。开关转轴支座的同轴度公差控制在0.1mm以内，保证拨杆转动时没有卡滞感，转动阻尼均匀，不会出现松旷或者扳不动的情况；导电片卡槽的宽度公差控制在0.05mm，既保证导电片压入后不会松脱，也不会因为过盈量太大造成导电片变形，影响触点的接触压力。

　　实际建模过程中，需要重点关注各个安装位的相对位置精度，尤其是转轴安装孔和拨杆伸出孔的同轴度，一旦位置偏差超过0.2mm，拨杆就会和上盖的开孔产生摩擦，长期使用会磨坏拨杆表面，甚至出现卡滞无法复位的情况。基板边缘的圆角处理也不是单纯为了美观，R2的圆角可以避免应力集中，在车辆持续振动的工况下，直角边缘很容易出现微裂纹，逐渐扩展造成整个基座断裂，圆角过渡可以大幅提升结构的抗疲劳性能。另外，所有凸台的拔模角度统一设置为1.5度，适配注塑或者压铸的成型工艺，避免脱模时出现拉伤，保证量产时的成品率。

　　在设备选型适配层面，这个开关盒的安装孔位完全匹配哈雷戴维森R系列车型的手把支架孔距，不需要额外改装支架就能直接替换安装，内部的导电片安装位适配该车型原厂的铜质导电触点规格，维修替换时可以直接沿用原厂的电气元件，不需要重新开发触点配件。整个结构的壁厚控制在2.5mm，既保证了足够的结构强度，也不会因为壁厚过大造成成型时出现缩痕，同时控制了部件的整体重量，不会给手把部位增加额外的负载，影响骑行时的转向手感。
