CA6140车床专用开槽轴套结构设计

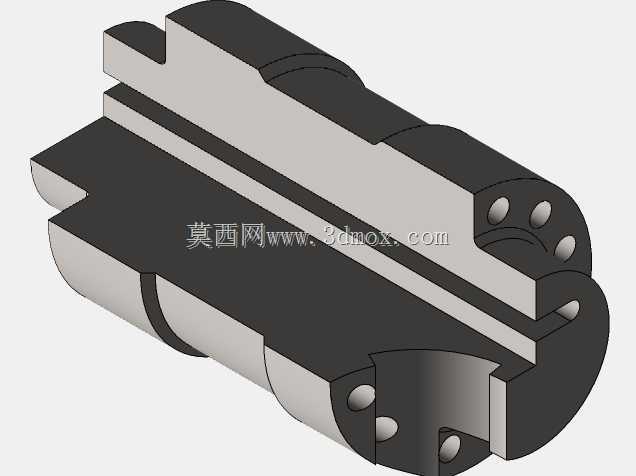

　　在普通卧式车床的主轴箱、进给箱传动链路里，这类带轴向通槽的轴套是承担扭矩传递、轴系定位的核心配套零件，日常加工中遇到的主轴进给窜动、挂轮架传动卡顿问题，有近三成和这类轴套的磨损、槽位配合间隙超差直接相关。做这个零件的三维建模时，最先要敲定的不是外圆或者内孔的尺寸，而是轴向通槽的对称度公差——CA6140车床的传动轴上，这类轴套是通过平键嵌入槽位完成周向固定的，槽的两个侧面和键的配合间隙如果超过0.03mm，满负荷切削时就会出现传动冲击，直接反映在工件端面的车削振纹上，严重时还会打坏进给齿轮的齿面。从结构上看，这个轴套的一端设计了6个均匀分布的轴向小孔，这部分结构不是减重设计，而是配套车床润滑系统的注油通道，

　　装配时这一端要正对主轴箱的注油环槽，齿轮飞溅起来的润滑油会通过这几个小孔渗入轴套和传动轴的配合面，形成持续的油膜，避免长时间高速运转时出现干磨抱轴的问题。很多新手建模时容易忽略这几个小孔的深度，要是把孔做成通腔，装配后润滑油会直接从轴套另一端泄漏，导致整个轴系的润滑压力不足，运转不到三个月就会出现配合面拉伤。轴套外圆上的两段环形凹槽，是配套孔用弹性挡圈的安装位，两个挡圈分别卡在箱体的对应卡槽里，限制轴套的轴向窜动，建模时要注意凹槽的倒角尺寸，要是倒角做小了，挡圈装配时无法完全卡入槽内，主轴正反转切换的瞬间，轴套会出现轴向窜动，直接导致进给量不准，车削螺纹时会出现乱牙的问题。轴向通槽的设计是整个零件的核心，

　　槽的宽度要和配套的B型平键做过渡配合，槽底的圆角不能省略——车床在频繁正反转、承受断续切削冲击时，槽根的应力集中是最容易出现开裂的位置，建模时给槽根加上R0.5的圆角，能把这个位置的应力峰值降低40%左右，实际使用寿命能提升两倍以上。从安装边界来看，这个轴套的总长要严格匹配CA6140主轴箱对应安装位的腔体长度，两端的同轴度公差要控制在0.02mm以内，装配时要保证内孔和传动轴的配合为H7/h6间隙配合，既不能太松导致传动偏心，也不能太紧导致装配时敲入困难、拆卸时拉伤轴面。实际车间维修替换这类零件时，还要注意轴套外圆和箱体安装孔的配合公差，要是配合过松，运转时轴套会跟着传动轴一起在箱体孔内转动，时间长了会磨大箱体的安装孔，

　　后续维修就只能镗孔镶套，维修成本会翻好几倍。建模过程中，这类轴类套类零件不要先做拉伸切除，最好先以回转中心为基准做旋转凸台生成基体，再依次做槽位切除、小孔阵列、挡圈槽的特征，这样所有特征都围绕中心轴对称，后续出工程图标注形位公差时，基准统一不会出现基准错位的问题。另外要注意，轴套两端的端面要做0.5×45°的倒角，一方面是装配时方便导入安装位，另一方面是去除机加工留下的毛刺，避免装配时铁屑掉入配合面研伤零件表面。在车床的实际运行场景里，这个轴套长期承受交变扭矩载荷，尤其是车削大直径钢件、走刀量较大的时候，轴套的槽侧面会承受很大的挤压力，所以建模时除了结构尺寸准确，还要在工程图里标注对应的热处理要求，比如整体调质处理到HB220-250，槽面高频淬火到HRC45-50，这样才能满足长期使用的强度要求。很多刚接触机床维修的设计人员，容易把这个轴套和普通的光面轴套搞混，忽略了通槽和端面油孔的结构，做出来的零件装上去之后，要么无法传递扭矩，要么润滑不到位很快磨损，实际上CA6140作为应用最广的普通卧式车床，每一处传动结构的细节都是经过几十年实际使用验证的，建模时每一个倒角、每一个小孔、每一条槽的尺寸都不能随意改动，否则装配到机床上就会出现各种各样的问题，影响设备的加工精度。
