LM2596直插式电压调节器件三维结构

　　在工业控制板卡、消费类电源适配器、小型嵌入式设备供电回路、车载低压供电模块的设计开发环节，直插式封装的降压型电压调节器是极为常用的功率半导体器件，本次呈现的LM2596系列TO-220封装电压调节结构，完全贴合量产器件的实际外形与安装特征，可直接用于PCB布局阶段的干涉校验、整机结构装配的空间预留、散热结构的匹配设计工作。

　　从实际工程应用场景来看，这类器件常被布置在电源输入端口附近，承担将较高直流输入电压稳定降压至后端负载所需工作电压的作用，常见的5V固定输出版本可直接为单片机、逻辑芯片、小型传感器集群提供稳定供电，在小功率开关电源、实验台调试电源、老旧设备电源改造项目中应用频次极高。不同于表贴封装的同型号器件，TO-220直插封装的版本具备更大的散热接触面积，可承受更高的持续输出电流，在环境温度偏高、通风条件一般的工业控制柜内部使用时，无需额外增加过大体积的散热片即可满足持续工作的温升要求。

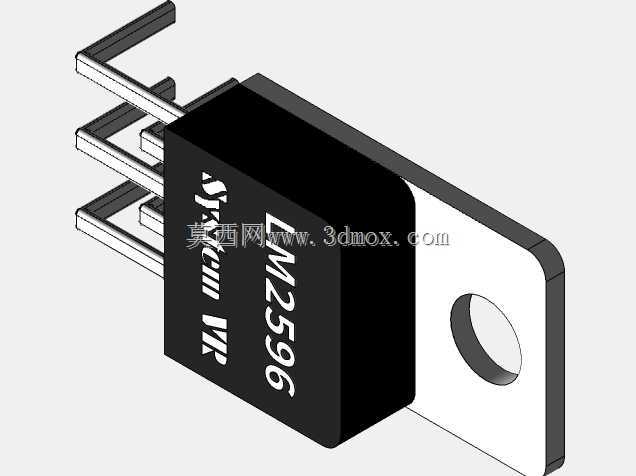

　　在结构设计层面，该三维结构完整还原了器件的所有外形特征：黑色塑封主体部分的棱角做了符合实际量产工艺的微小倒角处理，避免建模时出现尖锐直角不符合注塑生产实际的问题；三个直插引脚的间距、引脚截面尺寸、引脚伸出长度完全遵循行业通用的TO-220封装规范，引脚的折弯角度预留了常规波峰焊工艺所需的成型余量，结构设计人员在进行PCB封装绘制时可直接参考该模型的引脚坐标，避免出现封装尺寸与实物不匹配导致的焊接错位问题。器件一侧延伸出的金属固定耳是结构安装的核心部位，固定耳上的安装孔孔径、孔中心到塑封主体的定位尺寸、金属耳片的厚度都完全匹配实物参数，设计人员在为其选配散热片时，可直接在装配环境下将散热片模型与该器件进行配合校验，确认固定螺丝的长度是否合适、散热片鳍片是否会和周边的电解电容、接线端子等 taller 器件产生空间干涉。

　　从安装边界的角度考量，该器件在PCB板上的占用空间需要综合多方面因素预留：首先是引脚在焊接面的伸出长度，需要考虑波峰焊后引脚剪脚的预留尺寸，避免引脚过长触碰到下方的金属壳体造成短路；其次是塑封主体上方的空间，需要预留出散热片安装后的高度余量，同时要保证散热片与周边器件的电气安全间隙，在高压输入的应用场景下，散热片与周边高压走线的距离需要满足安规要求的爬电距离。另外，金属固定耳与器件内部的散热基板是连通的，在部分应用场景下该基板会与输入引脚连通，建模时也还原了这一结构特征，提醒设计人员在安装时注意固定耳与安装面的绝缘处理，避免出现电源短路的问题。

　　在三维建模的细节处理上，该模型还原了塑封表面的丝印标识区域的位置，设计人员在做整机产品的渲染图、装配工艺指导文件时，可以直接在对应位置添加器件的型号丝印、极性标识，无需额外调整位置；引脚部分的建模做了符合实际冲压工艺的圆角处理，没有出现生硬的直角转折，还原了真实器件引脚的成型特征，在做装配动画演示焊接过程、引脚成型过程时，模型的真实感更强。对于需要做设备热仿真的工程人员来说，该模型的塑封部分体积、金属散热部分的接触面积都与实物一致，可直接导入热仿真软件中设置对应的材料参数，模拟器件在额定负载下的温升分布，为散热结构的优化提供准确的模型基础。

　　在实际选型匹配过程中，结构工程师常遇到的问题是不同厂商生产的同型号TO-220封装器件，在塑封主体的厚度、固定耳的弯折角度上存在微小公差，该模型在建模时取了行业通用的中间公差值，既可以满足大多数场景下的布局设计需求，也预留了足够的公差容纳空间，避免因为模型尺寸过于极限导致实际装配时出现干涉。对于教学场景下的电子工艺实训内容制作，该模型也可用于演示直插器件的焊接流程、散热片安装步骤，帮助初学者快速建立对这类常用功率器件的结构认知，理解器件各个结构部分的实际作用，避免在实际装配操作中出现器件装反、固定螺丝过高压裂塑封、引脚剪得过短导致焊接强度不足等常见工艺问题。
