AS5600磁编码器传感模块结构设计

　　在做小型伺服舵机、非接触式角度检测工位的结构适配时，最先要解决的就是传感单元的安装定位问题，AS5600磁编码模块的结构设计，完全围绕磁传感的检测特性做了布局优化，避免了传统接触式电位器长期使用磨损、跳数的痛点。从实际应用场景来看，这类模块常被集成在小型旋转执行机构末端、云台转轴、工业旋钮、非接触式限位检测位，不需要和转动轴做硬接触，只要在转轴对应位置固定径向充磁的磁铁，保持模块和磁铁的轴向间距在1-3mm区间内，就能实现0-360度的绝对角度检测，完全规避了联轴器安装不同心带来的检测误差，也不会因为长期转动产生机械损耗。

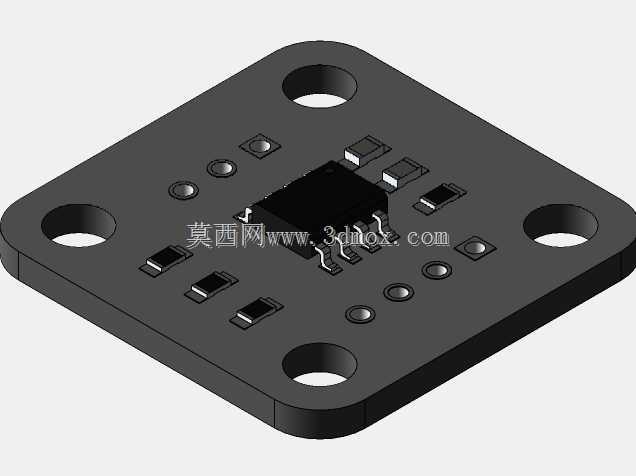

　　看这个模块的本体结构，采用方形安装基板设计，四个角位预留了沉头安装孔，安装孔的位置做了等距对称布局，适配M2规格的固定螺丝，不管是直接锁在3D打印的结构支架上，还是固定在PCB安装座、铝型材加工的小型安装板上，都不需要额外做转接件，安装边界非常清晰：基板整体外形尺寸控制在20mm见方以内，厚度方向包含板载元件总高度不超过4mm，对于安装空间局促的小型设备，比如桌面级机械臂关节、微型舵机改造、智能旋钮面板这类场景，不会出现空间干涉问题。

　　板上元件的布局完全围绕磁检测的抗干扰要求设计，核心的AS5600传感芯片布置在基板正中心位置，正好对应上方磁铁的旋转中心，外围的阻容元件全部沿芯片四周对称排布，既缩短了信号走线长度，减少信号干扰，也避免了外围金属元件对磁场分布的影响。四个安装孔的位置特意远离中心传感区域，固定时金属螺丝不会进入磁检测的有效范围，不会因为螺丝的导磁特性干扰芯片的磁场采样。基板边缘预留了焊盘式接线位，既可以直接焊接排针做插装连接，也可以直接飞线连接主控板，适配不同的安装接线需求，不需要额外做接口转接。

　　设计这类传感模块的时候，最容易忽略的就是安装基准的统一，这个模块把中心芯片的位置和四个安装孔的对称中心做了完全重合，安装时只要保证转轴磁铁的中心和安装孔的对称中心对齐，就能保证检测精度，不需要反复调整模块位置找中心，大幅降低了现场安装调试的难度。板上的元件全部采用贴片封装，整体高度一致，没有突出的高元件，模块上方只需要预留足够的磁铁安装空间即可，不需要额外给元件留出避让空间，进一步压缩了整体安装所需的垂直空间。

　　从实际使用的适配性来看，这种结构设计的模块可以直接替换同安装尺寸的接触式电位器，不需要改动原有设备的安装孔位，只需要在转动轴端加装对应规格的径向磁铁，就能把原来的接触式角度检测改成非接触式，大幅提升检测单元的使用寿命，在频繁正反转的转轴工位上，不会出现电位器碳膜磨损导致的信号漂移、接触不良问题。模块的基板采用标准FR-4板材，元件焊接完成后整体做了绝缘处理，安装时不需要额外考虑基板和金属安装面之间的绝缘问题，只要保证安装面平整，四个固定螺丝锁紧力度均匀，不会让基板产生形变，就能保证芯片和磁铁之间的平行度，避免因为基板倾斜导致的磁场采样偏差。

　　在做三维建模的时候，这个模块的所有安装尺寸、元件高度、孔位坐标都做了1:1还原，不管是做整机的装配干涉检查，还是做安装支架的结构设计，都可以直接调用这个模型配合转轴、磁铁的模型做装配验证，提前排查安装时可能出现的空间干涉、中心偏移问题，不需要拿到实物再反复测量尺寸调整结构，能大幅缩短小型检测机构的设计迭代周期。尤其是做紧凑型设备的结构设计时，这类标准模块的精准三维模型，可以直接装配到整体装配体中，提前确认接线空间、安装工具的操作空间，避免生产装配时出现螺丝无法锁紧、接线位置被其他结构件挡住的问题。
