小型近红外检测设备外壳结构设计

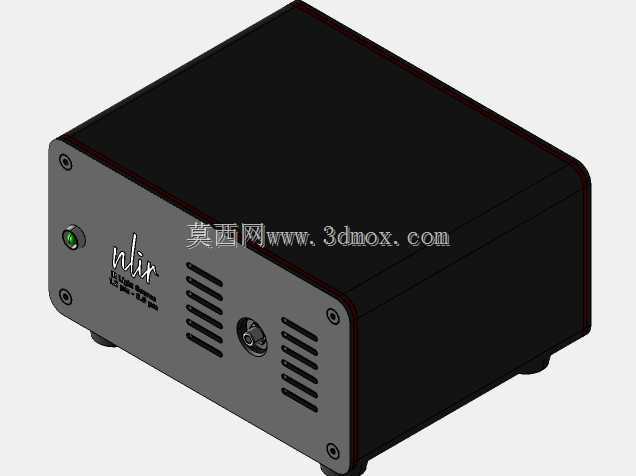

　　这款小型检测设备的壳体结构，在设计阶段优先考虑了实验室桌面部署的实际使用场景，整体采用方正紧凑的盒式布局，边角做了小半径圆弧过渡处理，既避免尖锐边角带来的操作磕碰风险，也能在批量钣金加工时减少折边工序的应力集中问题。壳体主体分为上盖与底座两个核心装配单元，上盖采用整面覆盖的哑光黑色板材，表面做细磨砂处理，可减少实验室环境下灯光反射对操作人员观察设备状态的干扰，同时整面无开孔的上盖结构能为内部光学检测组件提供稳定的遮光环境，避免外界杂散光进入光路影响检测精度。正面面板采用浅灰色哑光板材，与黑色上盖形成清晰的视觉分区，方便操作人员快速识别接口与操作区域。面板左侧预留了状态指示灯的安装位，采用内嵌式安装结构，指示灯外围做了沉台设计，

　　可避免日常擦拭清洁时误碰损坏指示灯；面板中部偏左位置预留了品牌标识的丝印或激光雕刻区域，区域下方排布多组横向长条散热孔，孔位采用等间距错位排布，在保证通风散热面积的同时，可阻挡较大尺寸的异物落入设备内部，散热孔的开孔方向沿设备内部热源的气流走向设置，能引导内部电路板、光学组件工作产生的热空气自然流出，降低内部积热对检测元件精度的影响。面板中部预留了数据接口的安装位，接口周围做了局部加厚的安装凸台，可提升接口反复插拔时的结构强度，避免接口松动导致的接触不良问题；接口右侧同样设置对称排布的横向散热孔，与左侧散热孔形成贯通的散热风道，无需额外加装散热风扇即可满足设备长时间连续工作的散热需求，

　　同时也能避免风扇运转带来的振动影响光学检测组件的稳定性。壳体的四个边角位置均设置了内凹的螺丝安装孔，采用沉头螺丝实现上盖与底座的紧固连接，螺丝孔位做了等间距对称排布，既保证装配后的结构连接强度，也让壳体外观保持整洁统一，不会出现突出的螺丝头影响设备摆放。底座部分预留了四个内嵌式脚垫安装位，脚垫采用防滑橡胶材质，可增大设备与桌面的摩擦力，避免操作时设备滑动移位，同时脚垫的高度设置预留了底部通风间隙，可辅助设备底部散热。在安装边界设计上，壳体的所有外部接口、操作元件均未超出壳体的外轮廓边界，设备摆放时可紧贴墙面或相邻设备放置，不会出现接口被遮挡无法插拔的问题，整体外形尺寸适配常规实验室置物架的层板间距，也可直接放置在常规实验台面上使用，

　　无需额外预留过大的安装空间。内部结构设计上，壳体内壁预留了多组安装柱与卡槽位置，可直接固定内部的电路板、光学检测模块、电源组件，不同组件的安装位置做了物理分区，电源模块与光学检测模块之间预留了隔离挡板的安装槽，可避免电源工作时的电磁干扰影响检测信号的稳定性。壳体的板材选型兼顾了结构强度与轻量化需求，在保证壳体不易变形的前提下控制整体重量，方便设备的搬运与位置调整。所有钣金折边位置均做了卷边处理，可避免装配与后期维护时割伤操作人员，同时也能提升折边位置的结构刚度，减少壳体受力变形的概率。
