晶圆级芯片尺寸16端子封装结构

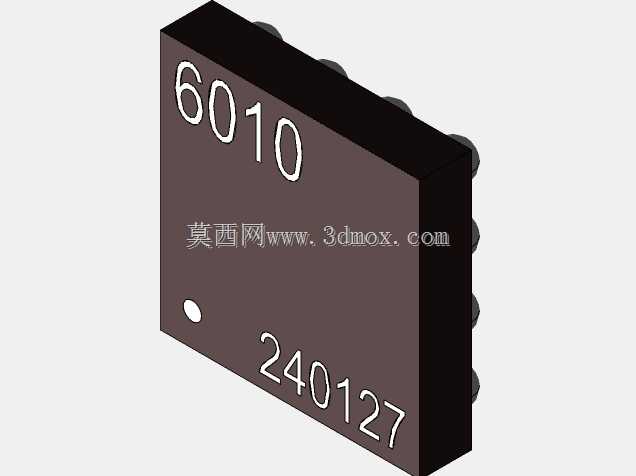

　　在便携式消费电子、可穿戴医疗设备、微型传感模块这类对安装空间有极致约束的硬件设计场景中，板级互联的封装尺寸往往直接决定了终端产品的体积上限，WLCSP16这类晶圆级芯片封装结构，正是为匹配高密度贴装需求诞生的互联载体。不同于传统塑封芯片先切割晶圆再完成封装的工艺逻辑，这类封装直接在整片晶圆上完成凸点制备、保护层覆盖等全部封装工序，切割后得到的单颗器件尺寸几乎与裸芯片一致，能最大程度压缩封装环节带来的额外体积占用，在智能手表内部的心率传感模组、TWS耳机的触控处理单元、微型工业传感器的信号处理板上，都能见到这类封装的应用。从结构设计维度看，该封装共设置16个外接焊球端子，相邻端子的中心间距控制在0.50mm，

　　这个间距参数是经过多轮板级焊接可靠性验证后选定的——既能够在1.92mm见方的机身平面上排布下全部16个信号、电源、接地端子，满足常规8位处理芯片、小型传感芯片的引脚引出需求，又不会因为间距过小导致SMT回流焊过程中出现相邻焊球连锡、虚焊的问题，适配常规消费电子加工厂的标准SMT产线贴装精度要求，不需要额外采购高精度贴装设备就能完成量产焊接。封装整体机身厚度仅0.65mm，这个厚度参数在设计时需要同时兼顾两个核心约束：一方面是终端产品的堆叠空间要求，比如智能戒指这类内部空间径向尺寸不足2mm的产品，封装厚度每压缩0.1mm，就能给内部的电池、结构支撑件留出更多设计余量；另一方面是焊球的结构强度要求，

　　过薄的封装基底会导致晶圆切割过程中出现边缘崩边，同时在板级跌落测试中，焊球位置的应力无法通过封装基底有效分散，容易出现焊球脱落的失效问题，0.65mm的厚度是在硅片机械强度、空间占用、焊球应力缓冲三者之间找到的平衡值。在开展PCB封装匹配设计时，需要严格对应封装的实际外形尺寸设置禁布区：封装本体投影区域内除了对应焊盘之外，不能布置任何走线、过孔或者丝印标识，避免焊接过程中丝印油墨或者凸起的走线导致封装本体无法平贴焊盘，引发焊接虚接；焊盘的设计需要采用NSMD非阻焊定义焊盘结构，焊盘直径略小于焊球直径，让回流焊过程中融化的焊锡能够在焊盘表面形成均匀的浸润弯月面，提升焊接点的抗疲劳强度。

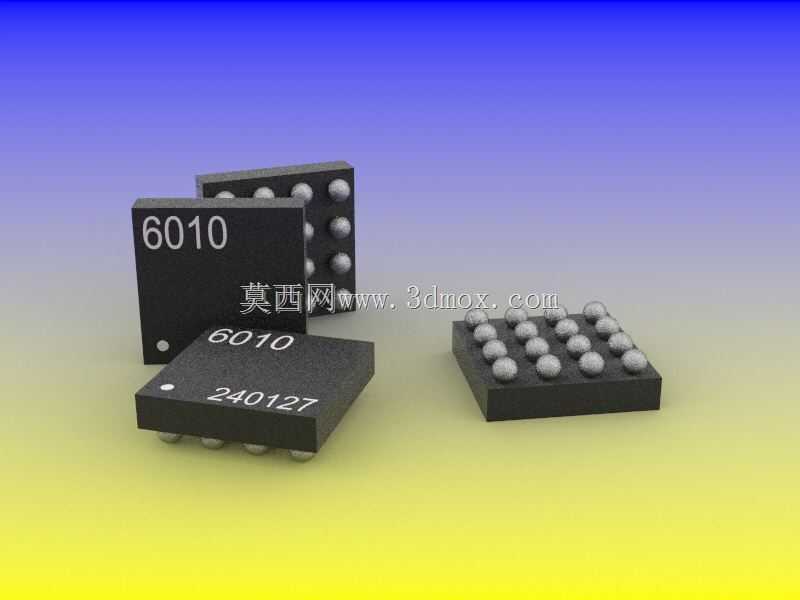

　　考虑到这类微型封装在返修过程中容易因为热应力集中导致焊盘脱落，设计时还会建议在封装对角位置预留两个不连接电路的光学定位点，方便返修时的热风嘴精准对位，减少周边元器件的受热影响。从封装的端子排布逻辑来看，16个焊球采用4x4的矩阵式排布，接地端子通常会布置在矩阵的中心区域，电源端子围绕接地端子分布，信号端子布置在最外侧的行列，这种排布方式能够缩短电源与地之间的电流回路，降低高频信号工作时的电源阻抗，同时减少不同信号端子之间的串扰，适配最高数百兆赫兹的数字信号传输需求，不需要在封装外部额外增加大量的滤波元件就能满足常规的电磁兼容要求。在结构建模过程中，需要精准还原焊球的球形轮廓、封装本体的边角倒角细节，不能简单将焊球简化为圆柱体或者方块，否则在开展板级热仿真、跌落应力仿真时，得到的应力分布结果会与实际情况存在较大偏差，无法指导后续的结构可靠性优化；封装表面的丝印标识位置也需要按照实际量产的丝印区域预留，避免在整机结构设计时，上方的屏蔽罩或者结构件压到丝印区域导致标识磨损，同时也要注意丝印区域不能与周边的测试点、结构定位柱产生干涉。
