紧凑型木工工作台配套倒装铣削装置

　　这套倒装铣削装置是面向小型木工工坊、DIY木工爱好者的紧凑型工作台配套功能单元，核心适配市面常见的Makita RT0700C类手持修边机/电木铣，将手持动力工具倒装固定后转化为台式铣削设备，解决手持铣削时进给不稳、加工精度差、异形件难以靠模加工的痛点，在小型木工桌有限的安装空间内实现专业级台式镂铣作业能力。

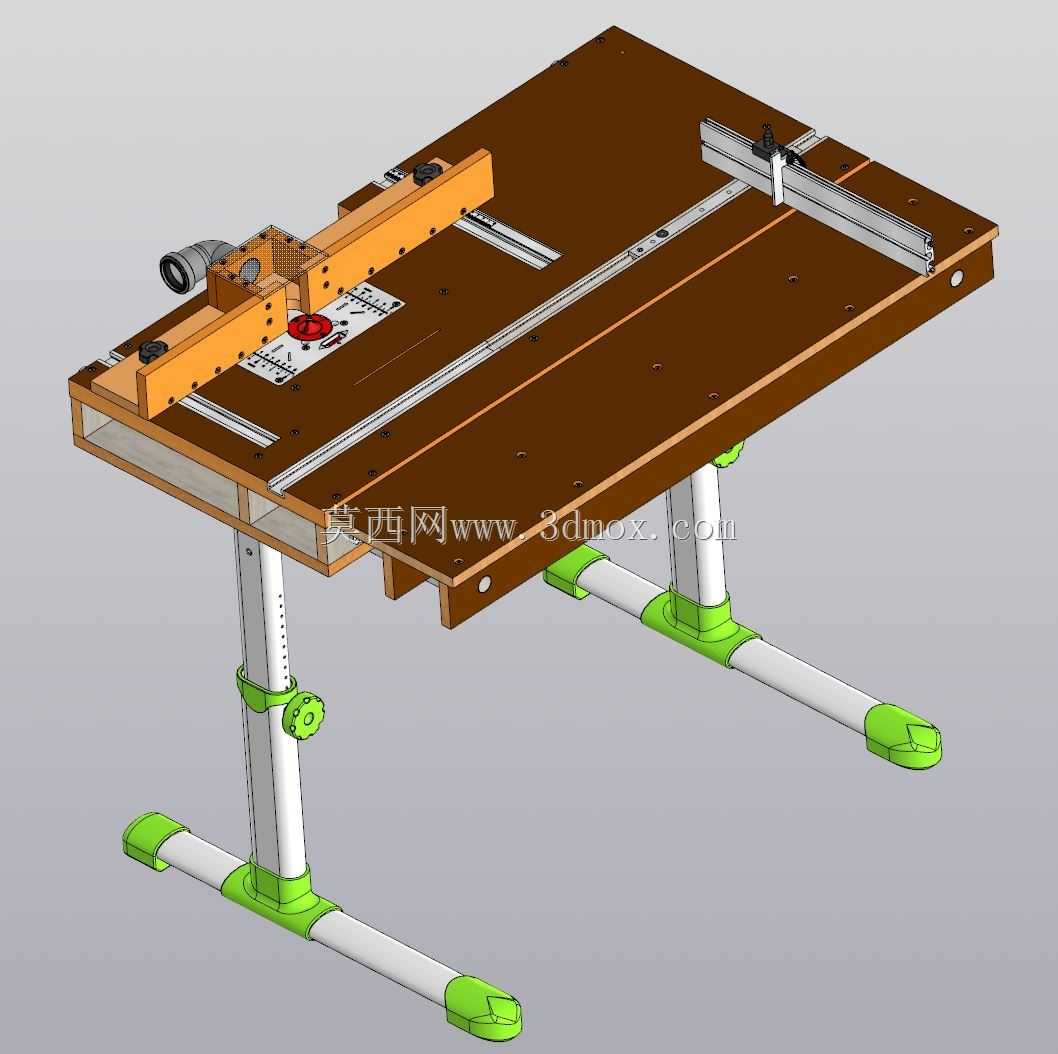

　　从实际应用场景来看，该装置可直接嵌入常规紧凑型木工工作台的台面预留开孔内，不需要额外占用独立设备摆放空间，适配多数家用、工坊级小型木工桌的安装边界，可完成木料直边修型、榫头铣削、曲线仿形加工、封边条修边、开槽开榫等常规木工铣削工序，搭配不同规格的导向衬套可实现模板仿形加工，配合靠山可完成直边定尺铣削，满足小型家具制作、手工木艺加工、家装木构件修配的日常加工需求。

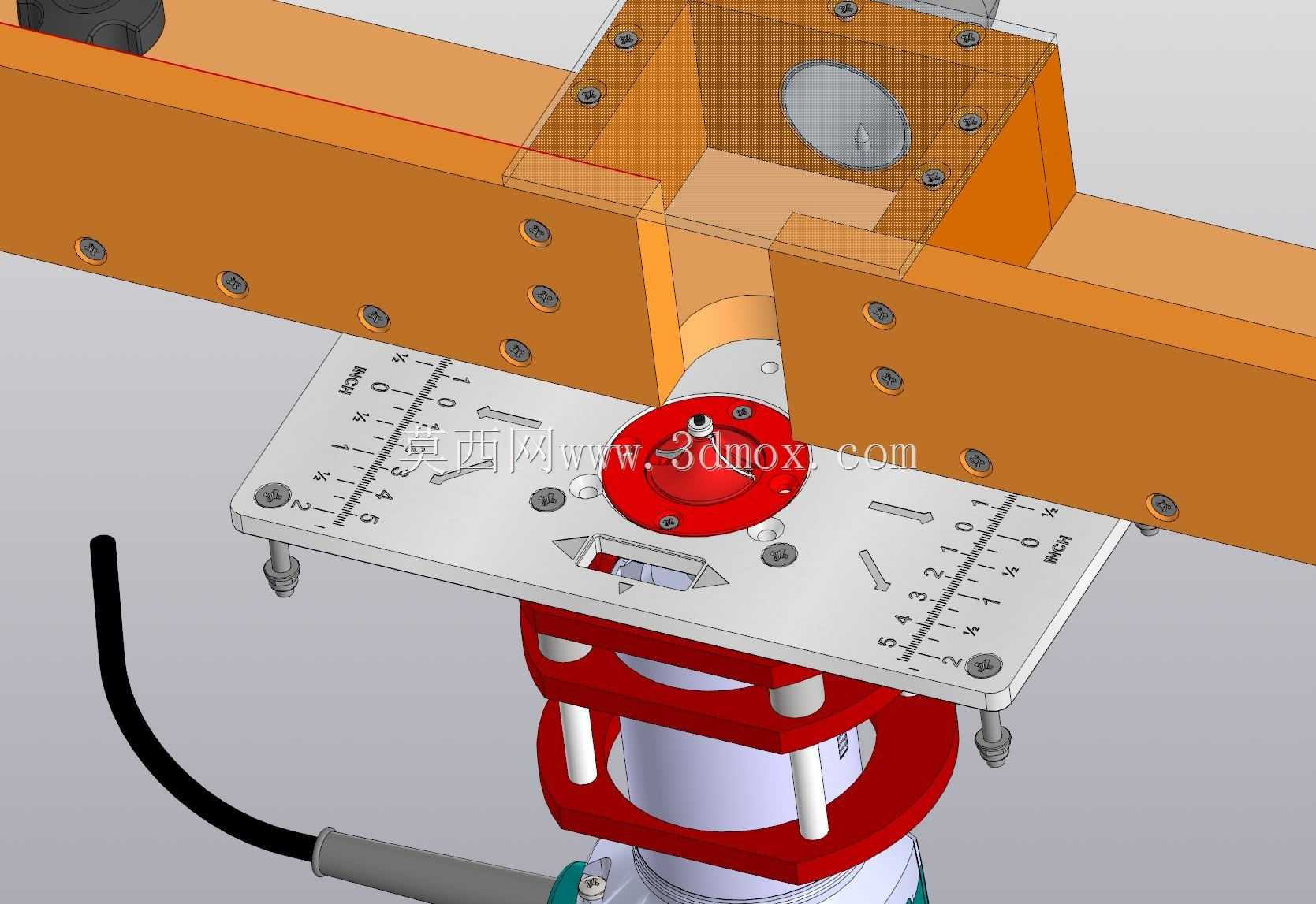

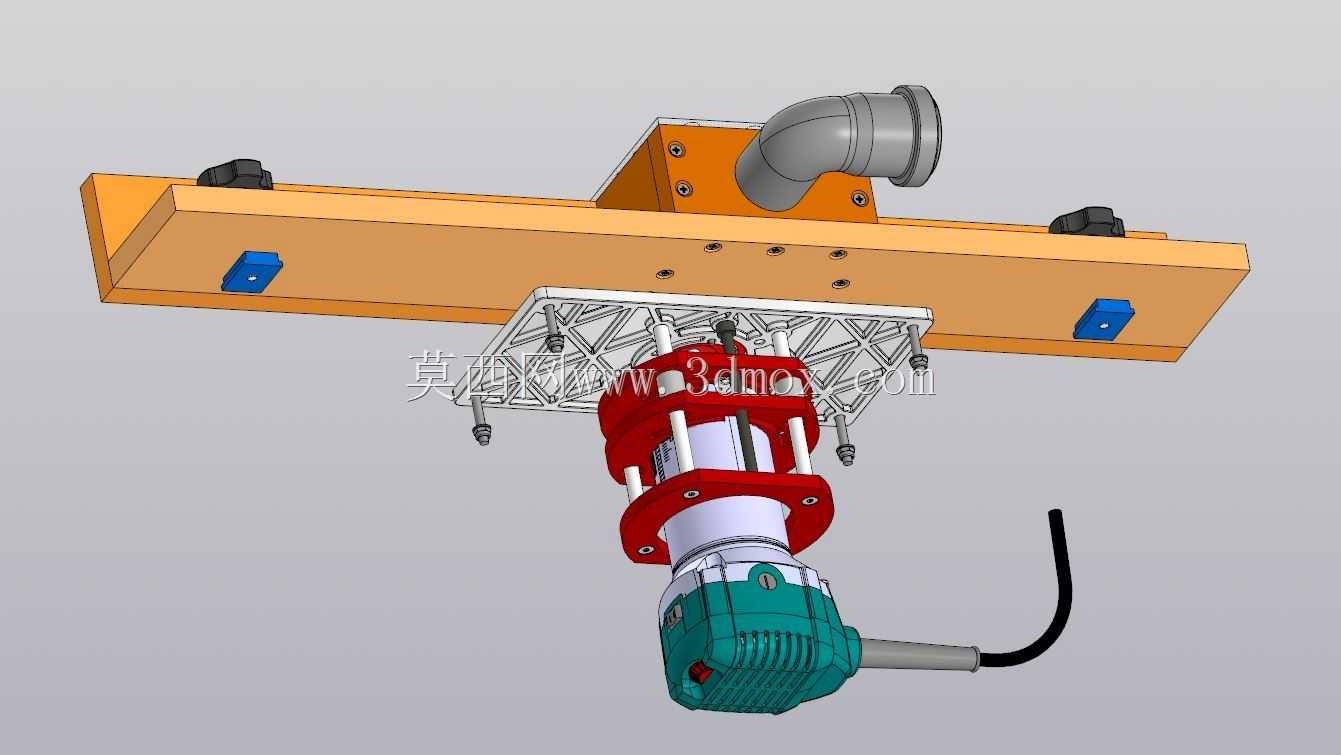

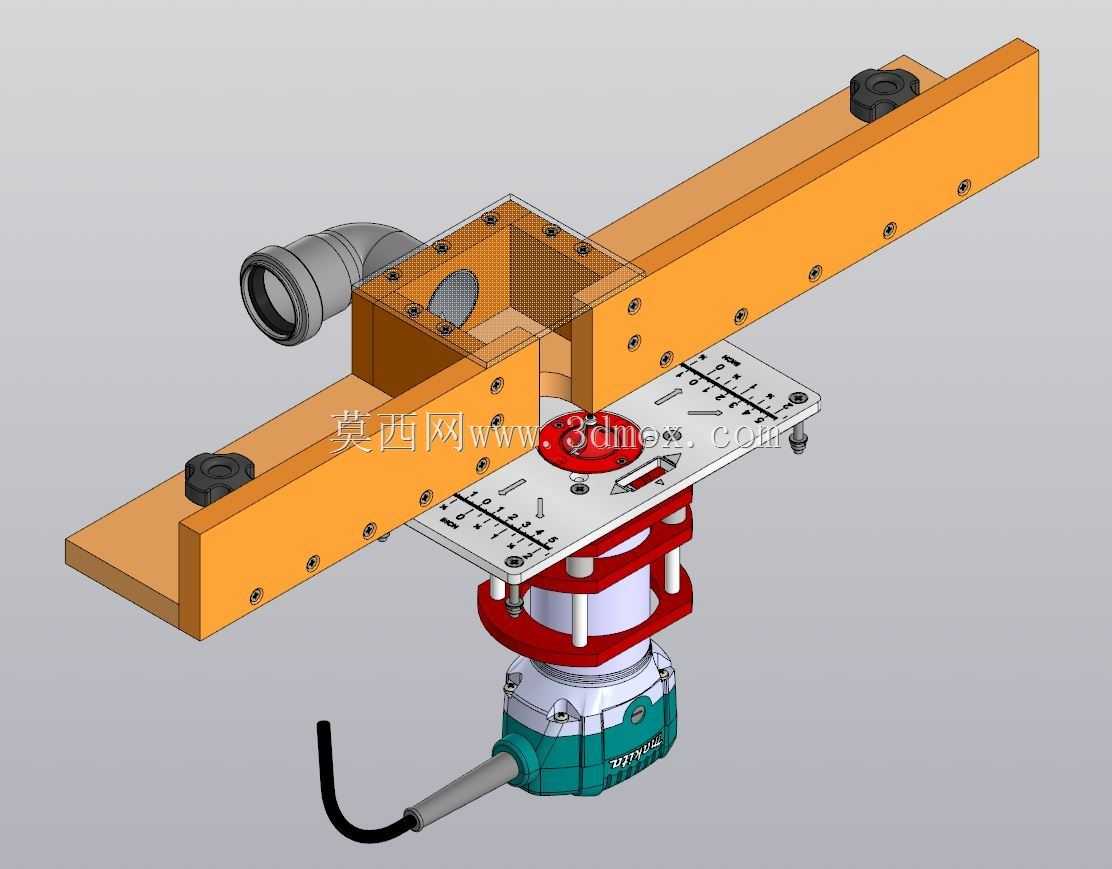

　　功能设计上，整套装置分为倒装基板、升降调节机构、导向靠山、集尘接口几个核心模块。倒装基板采用铝合金板材加工，平面度控制在0.1mm以内，保证铣刀工作时的垂直度，基板中心预留不同直径的衬套安装位，可适配1/4英寸、1/2英寸柄径的各类铣刀，同时兼容标准导向衬套的安装，方便靠模作业。升降机构采用铝制螺旋升降结构，通过侧面的微调旋钮可精确控制铣刀伸出台面的高度，调节精度可达0.05mm，满足不同深度铣削的需求，不需要反复拆装倒装的动力主机，调节过程顺滑无卡滞，锁紧后可承受大进给铣削的轴向力不位移。

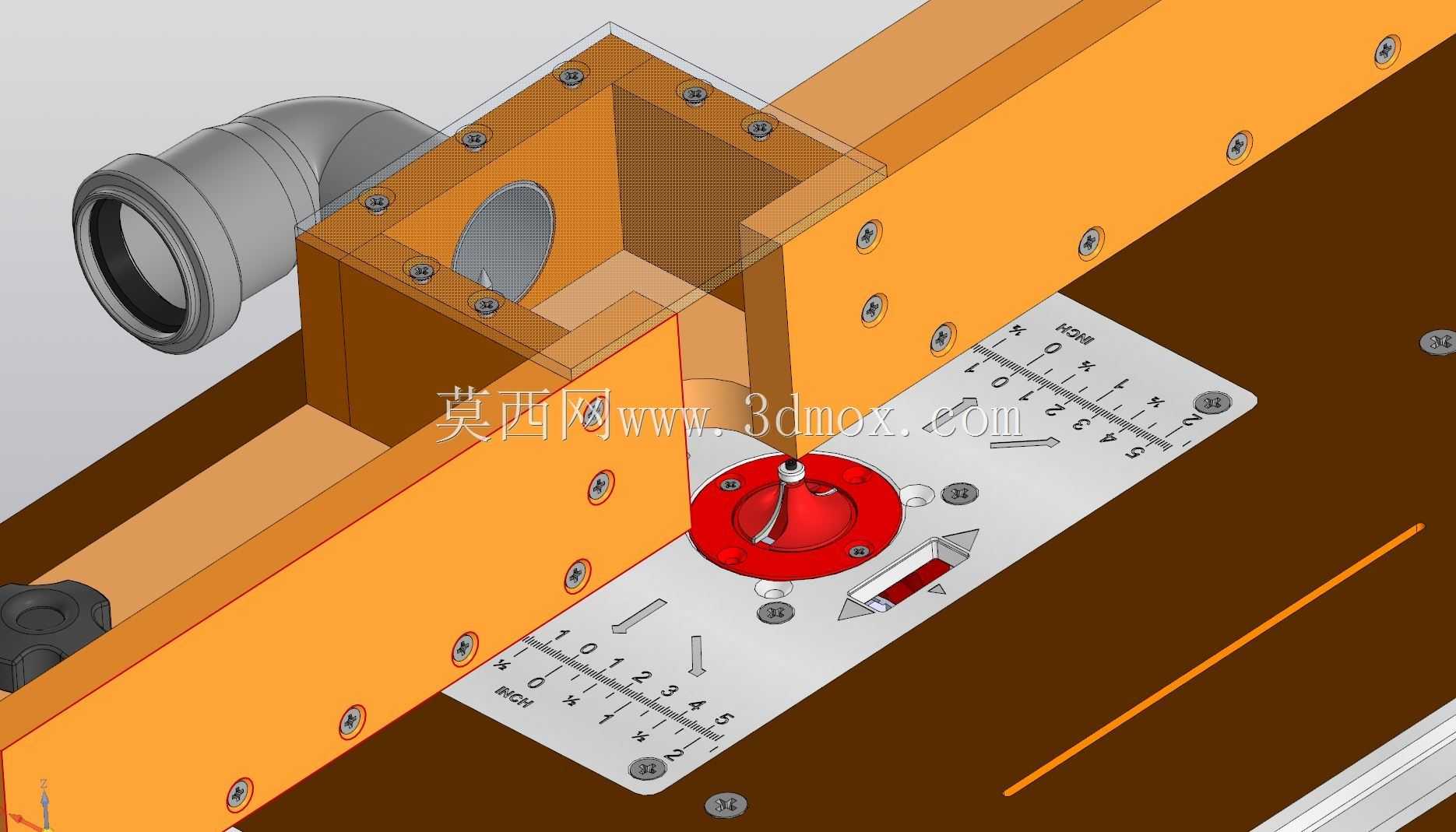

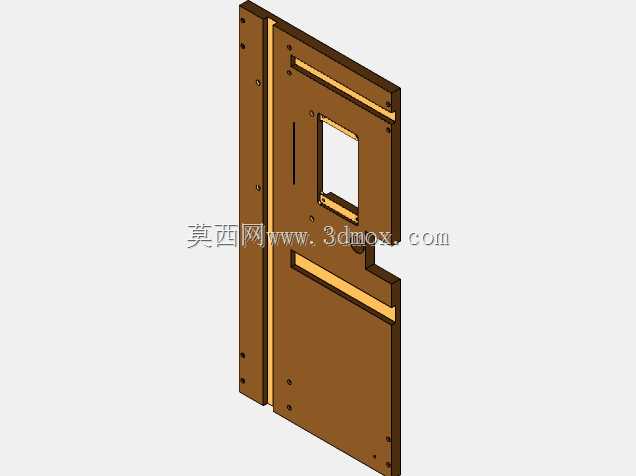

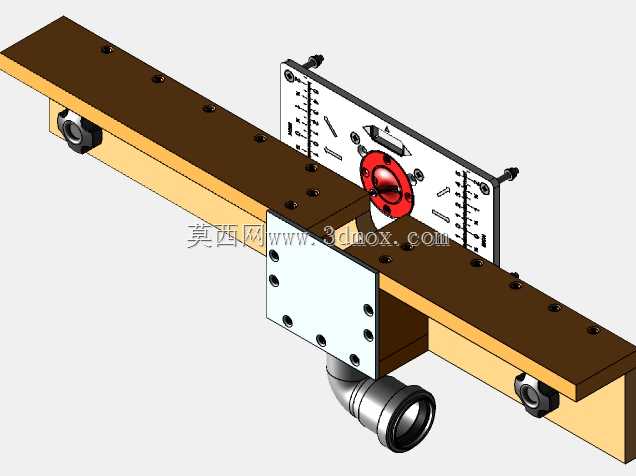

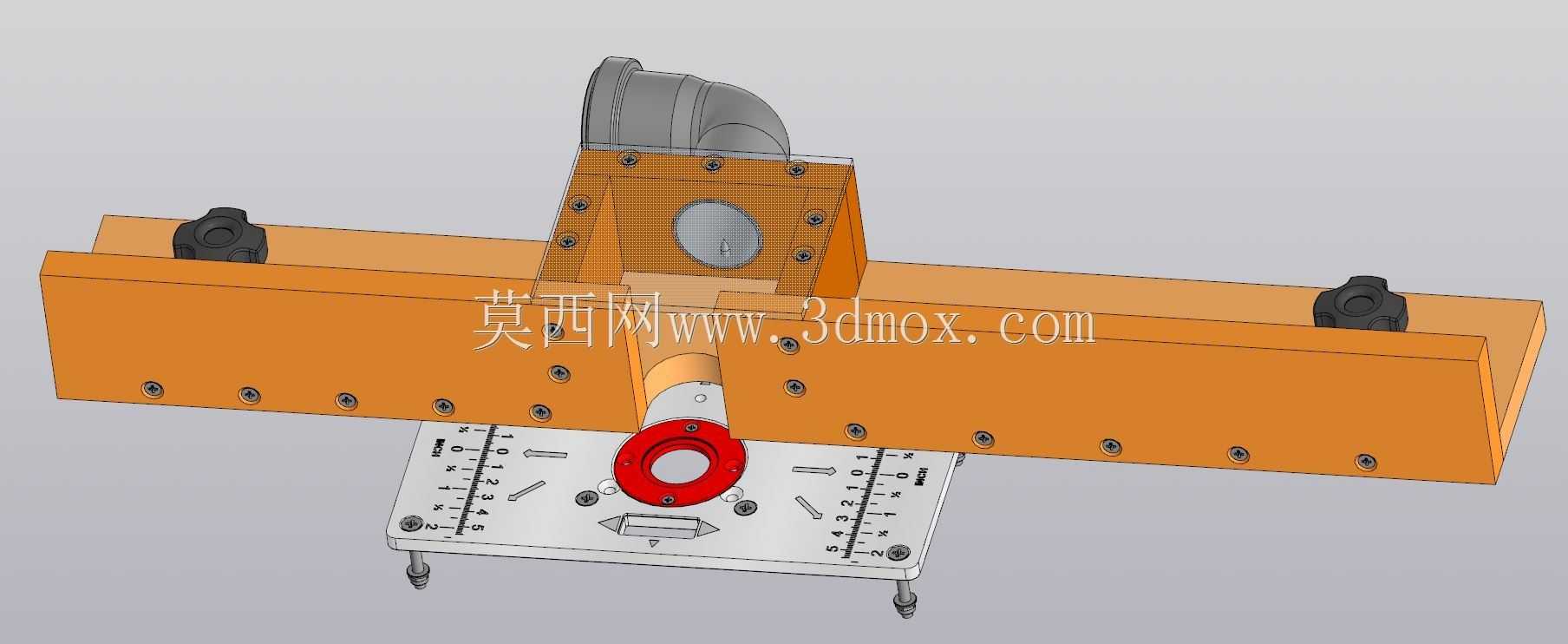

　　导向靠山部分采用双导轨滑动结构，靠山整体为铝合金挤出型材，工作面经过铣削保证直线度，靠山与基板之间通过刻度标识进行位置调节，可快速定尺设置铣削量，靠山中间预留排屑缺口，铣削产生的木屑可直接通过缺口进入集尘通道。集尘接口为标准40mm外径接口，可直接对接工坊常规的工业吸尘器、集尘器软管，铣削作业时木屑从刀具周围直接被吸走，避免木屑飞溅堆积在工作台面，改善作业环境的同时减少木屑卡入运动机构造成的磨损。

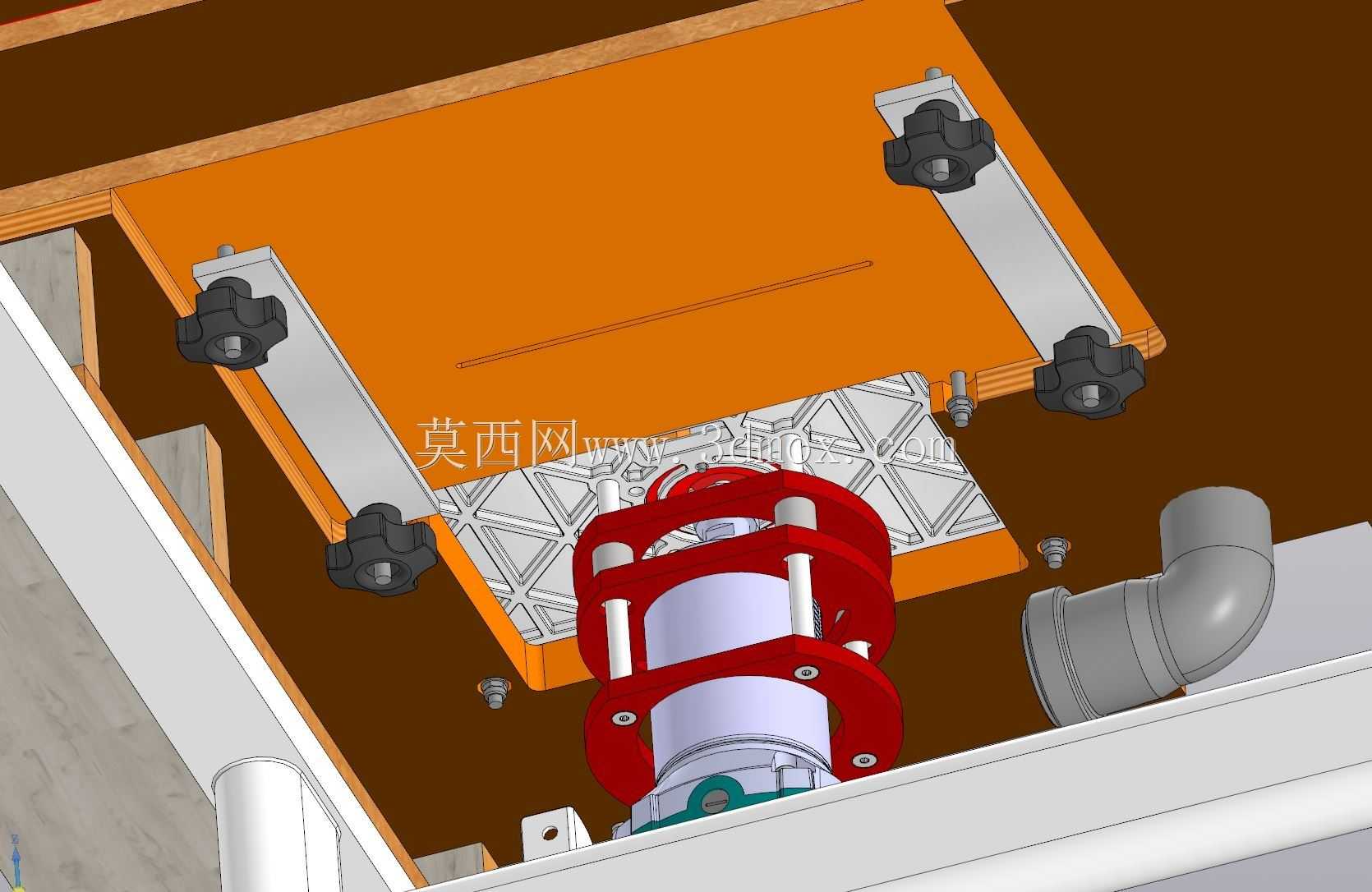

　　安装边界方面，整套倒装单元嵌入台面的开孔尺寸控制在200mm*150mm范围内，整体突出台面的高度不超过120mm，台面下方预留的动力主机安装空间高度不超过280mm即可完成安装，适配多数厚度在40mm以内的木工工作台台面，靠山组件的横向调节行程覆盖0-150mm的铣削宽度需求，可满足宽度300mm以内木料的直边铣削作业。设计过程中充分考虑了小型木工桌的承重与空间限制，整套装置全铝结构自重控制在3.5kg以内，不会给工作台台面带来额外的承重负担，所有连接螺丝均采用内六角不锈钢螺丝，反复拆装调节不会滑牙，运动摩擦面均预留润滑间隙，长期使用不会出现卡顿。

　　实际使用中，该装置可替代小型立式镂铣机完成90%以上的常规小型木工铣削作业，相比独立的台式镂铣设备，成本仅为其五分之一，且可随时拆卸恢复木工桌的平整台面，实现一桌多用，非常适合空间有限的小型木工工作室、家庭木工坊使用。导向靠山还预留了T型槽安装位，可额外加装羽毛板、止退块等安全辅具，防止木料铣削时反弹，提升作业安全性，靠山两端设计有延伸挡边，可对长度超过1m的长木料起到辅助支撑作用，避免长料铣削时端头下垂影响加工精度。倒装基板表面做了硬质阳极氧化处理，耐磨性能优异，木料在基板表面滑动进给时不会刮伤基板表面，长期使用仍能保持平整的工作面，刀具中心孔周围做了下沉台阶设计，更换铣刀时不需要拆除整套倒装装置，直接从台面上方即可完成刀具更换，操作便利性大幅提升。
