三角支撑立柱式高空观景瞭望设施

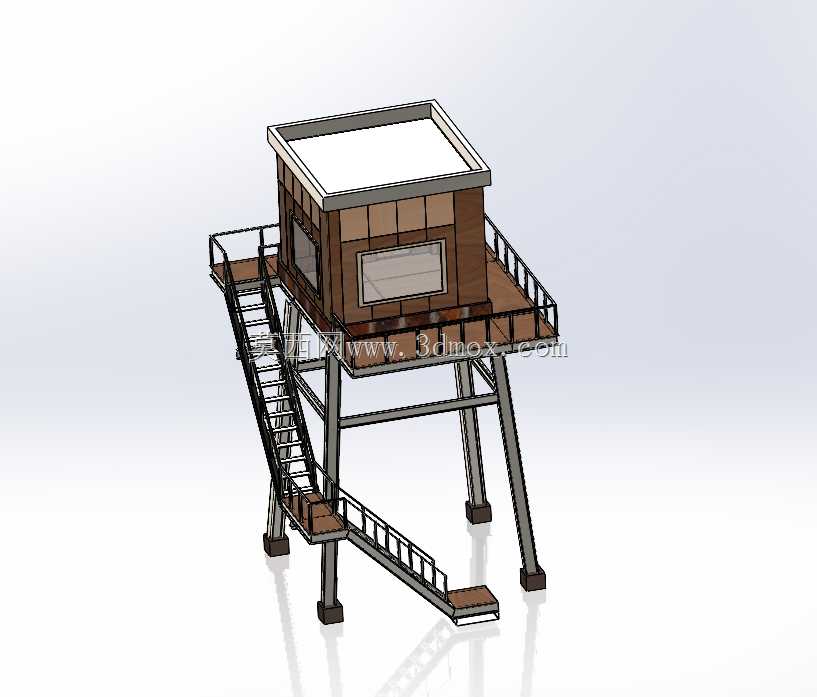

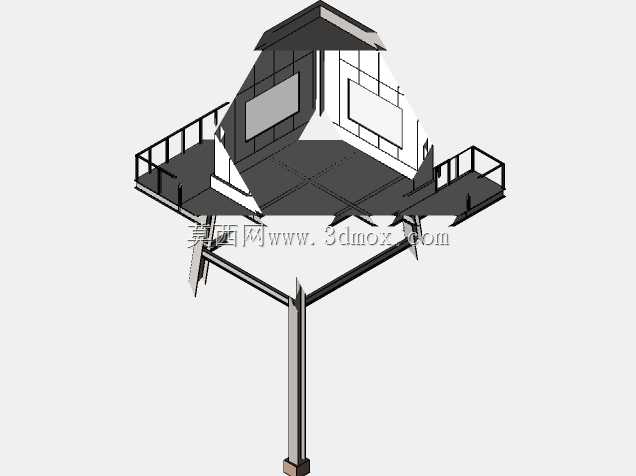

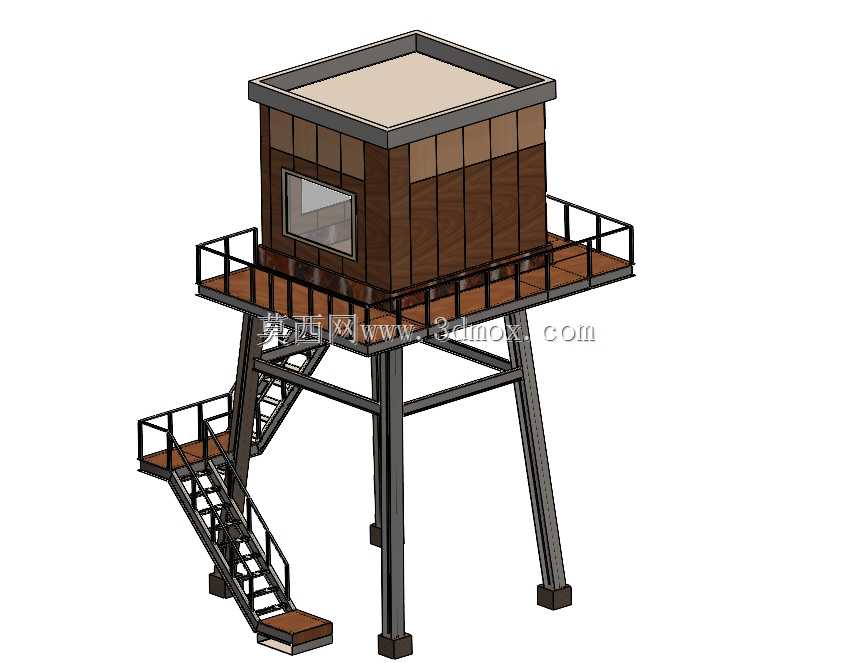

　　该瞭望设施采用单立柱悬挑支撑结构，核心承载立柱采用矩形截面型钢设计，柱身与顶部平台的连接位置设置多道加劲肋板，分散平台传递的竖向荷载与水平风荷载，避免连接位置出现应力集中导致的结构变形。顶部平台采用正三角形布局，三个方向均向外延伸出带防护护栏的悬挑走道，走道边缘设置高度1.1米的竖向栏杆与横向挡脚板，完全符合高空作业平台的安全防护规范，人员在平台上移动时可获得连续的防护支撑，不会出现临边无防护的风险区域。平台中心位置设置三面围合的舱体结构，舱体壁板采用框架加蒙皮的组合结构，每面壁板上预留嵌入式观察窗安装位，观察窗采用大尺寸矩形开口，可保证舱内人员拥有120度以上的无遮挡观察视野，三个方向的观察窗组合后可实现360度全周视野覆盖，

　　不存在观察盲区。舱体与平台走道之间设置连通的出入口，出入口位置配套可收放的斜梯结构，斜梯踏步采用防滑花纹钢板制作，两侧设置扶手，人员从立柱内部的爬梯登上平台后，可通过斜梯进入舱体内部，也可直接在外部走道上进行观察作业。在结构设计阶段，首先通过荷载计算确定立柱的截面参数，根据平台总承载重量（包含人员自重、设备重量、风荷载、积雪荷载）核算立柱的长细比，保证立柱在最大荷载下的挠度不超过允许值，避免高空状态下平台出现明显晃动感。平台的三个悬挑走道采用变截面钢梁支撑，钢梁从立柱连接位置向外逐渐减小截面高度，在保证承载能力的前提下降低结构自重，减少立柱承受的偏心荷载。护栏采用薄壁方管焊接制作，栏杆间距控制在110mm以内，防止人员意外跌落，

　　挡脚板采用厚度3mm的钢板弯折成型，高度不小于100mm，可避免平台上的工具、杂物坠落至地面造成安全隐患。安装边界方面，立柱底部设置方形法兰安装盘，法兰盘上预留8个均匀分布的地脚螺栓孔，安装时需要与下方的混凝土基础通过预埋螺栓固定，基础需要根据场地的地质条件核算承载力，保证整体结构的抗倾覆系数满足规范要求。平台整体的外轮廓直径控制在4.2米，安装时需要保证周边3米范围内无高耸遮挡物，避免影响观察视野，立柱总高度可根据实际使用场景调整，常规配置下平台面距离地面高度为12米，可满足厂区安防瞭望、景区观光、施工现场临时观测等多场景的使用需求。舱体内部预留了设备安装点位，可根据使用需求安装监控摄像头、气象监测设备、通讯中继设备等，

　　壁板内部预留走线槽，可将线缆从舱体内部沿立柱内部空腔引至地面，避免线缆外露受到风吹日晒老化。平台的走道面板采用花纹钢板铺设，钢板下方设置横向加劲肋，保证人员行走时无明显形变，面板与支撑钢梁之间采用螺栓连接，方便后期维护更换损坏的面板。在结构的连接节点上，所有承重焊缝均采用满焊工艺，焊后进行打磨除锈并做防腐涂装，适应户外长期使用的环境要求，非承重的装饰构件采用螺栓连接，方便后期拆卸更换。该结构相比传统的四柱式瞭望塔，占地面积更小，对安装场地的空间要求更低，单立柱结构对地面周边的通行、设备布置影响更小，三角形的平台布局在同等面积下拥有更长的临边观察长度，三个方向的悬挑走道可让人员同时在不同方位进行观察作业，不会出现互相干扰的情况。舱体的三面围合结构可在恶劣天气下为人员提供遮风挡雨的空间，配合可关闭的舱门，可在雨雪天气下正常开展观察工作，不需要人员完全暴露在室外环境中。
