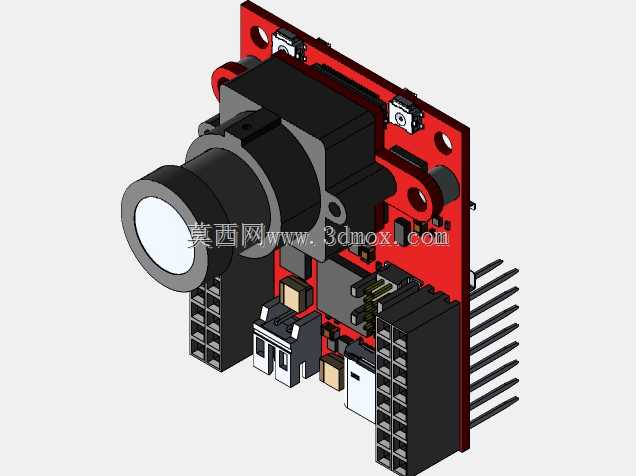

OpenMV视觉识别控制板精细三维结构

　　做嵌入式视觉项目的结构设计时，最头疼的就是视觉模块和整机结构的干涉问题，很多开源硬件只给引脚定义和二维尺寸图，实际装配时镜头突出高度、接插件插拔空间、散热鳍片的预留间隙经常出问题，这个OpenMV视觉控制板的三维模型刚好能解决这类前期设计的痛点。从实际应用场景来看，这类小型视觉板目前覆盖的场景非常杂，产线上的小型工件有无检测、分拣工位的颜色识别、AGV小车的二维码巡线、教育类机器人的视觉追踪、甚至小型智能设备的人脸触发都能用到，不同场景下的安装方式差异极大，有的需要直接锁在设备立板上，有的要装在可调角度的云台上，还有的需要叠接扩展板，这就要求模型把所有安装边界、外接部件的干涉范围都做准确。

　　先讲实际使用中的功能对应结构，板载的镜头组件是整个模块的最高凸起部分，模型里完整还原了镜头座的锁紧结构、镜头的调焦环台阶，做结构设计时要注意镜头前端不能有透明件之外的遮挡，调焦环周边要预留至少3mm的操作空间，不然现场调试时没法拧动调焦。板卡四角的安装孔是标准的M2螺纹孔位，孔位间距和常见的开源硬件扩展板兼容，模型里准确还原了孔位的沉台深度，锁螺丝时不能超过沉台深度，不然会顶到板背面的贴片元件。板边的排针排母结构做了精确的引脚高度还原，不管是正向插接线束还是反向叠接扩展板，都能直接在装配体里模拟插拔行程，不会出现排针和外壳侧壁干涉、线束弯折半径不够的问题。

　　设计思路上，这个模型完全按照实物的分层结构搭建，红色PCB板的板厚、板边的工艺倒角都做了还原，板上的贴片元件比如电容、电阻、接口芯片的高度都和实物一致，特别是板侧的USB接口、存储卡槽的位置和开口尺寸，做外壳开孔时直接提取模型的面就能生成开孔轮廓，不用反复对照实物测量。板载的散热鳍片是容易被忽略的结构，很多人做设计时只算PCB板的厚度，忘了背面散热鳍片的突出高度，导致装配时鳍片顶到后方的安装板，这个模型里把鳍片的每一片厚度、间隙、总高度都做了还原，设计安装间距时只要留够鳍片高度加1mm的通风间隙，就能保证长时间工作的散热需求，不会出现图像采集卡顿掉帧的问题。

　　再讲安装边界的细节，镜头的光轴和PCB板的安装基准面是垂直的，模型里做了基准轴配合，做整机装配时可以直接把镜头光轴和检测工作面做对齐，不用额外找基准。板上的状态指示灯、复位按键的位置都准确还原，做外壳时要在对应位置预留导光柱孔和按键避让孔，复位按键的按压行程是0.8mm，外壳按键帽和复位键之间要留0.2mm的间隙，避免误触发。还有板上的摄像头固定座的金属压片结构，模型里还原了压片的弹性形变空间，后期如果要更换不同焦距的镜头，只要调整镜头在座内的旋入深度，不用改动安装板的结构，这个细节在做模块化设计时非常实用，能快速适配不同检测距离的需求。

　　从结构选型的角度看，这个模型可以直接导入到各类设备的装配体中做干涉检查，比如做小型分拣设备时，可以直接把这个视觉板模型装到进料口的支架上，模拟不同安装高度下的视野覆盖范围，调整支架的安装角度，不用等实物打样回来再调整结构。做嵌入式教育类产品时，可以直接根据模型尺寸设计外壳的内部筋位，把板卡卡在筋位里，不用额外做固定柱，节省内部空间。要注意的是，板上的外接接口比如USB口的插拔方向是垂直板边向外的，设计外壳时要在接口位置预留足够的插头插拔空间，至少要留15mm的插头插入长度空间，不然现场接线时U盘或者数据线插不到位，会出现数据传输不稳定的问题。另外，板卡的工作温度范围受散热结构影响，模型里还原的散热鳍片是自然散热结构，安装时不要把鳍片贴在密闭的塑料壳内壁，要留通风间隙，不然高温环境下芯片会降频，影响图像采集的帧率。
