壁挂式简易型钢制挂衣置物架结构设计

　　这款壁挂式钢制挂置物架，主要面向车间操作工位、员工更衣区域、小型加工场所的临时置物与衣物悬挂需求设计，整体采用全钢焊接结构，没有多余的装饰性构件，所有型材均选用常规冷拔方钢与扁钢下料加工，适配常规五金加工车间的下料、焊接、打磨工序，无需开模或定制特殊型材，加工门槛低，适合小批量自制或五金厂批量生产。

　　从实际使用场景来看，这类挂架常被安装在机床操作工位旁的墙面，用来放置操作人员的工作服、擦机布、随身工具包，也可悬挂清洁用毛巾、劳保手套，避免衣物随意堆放在设备旁造成的安全隐患，也能减少工件切削液、油污弄脏衣物的问题；在小型更衣区域，这类挂架可替代落地式衣架，不占用地面通行空间，尤其适合通道宽度有限的车间辅助区域安装。

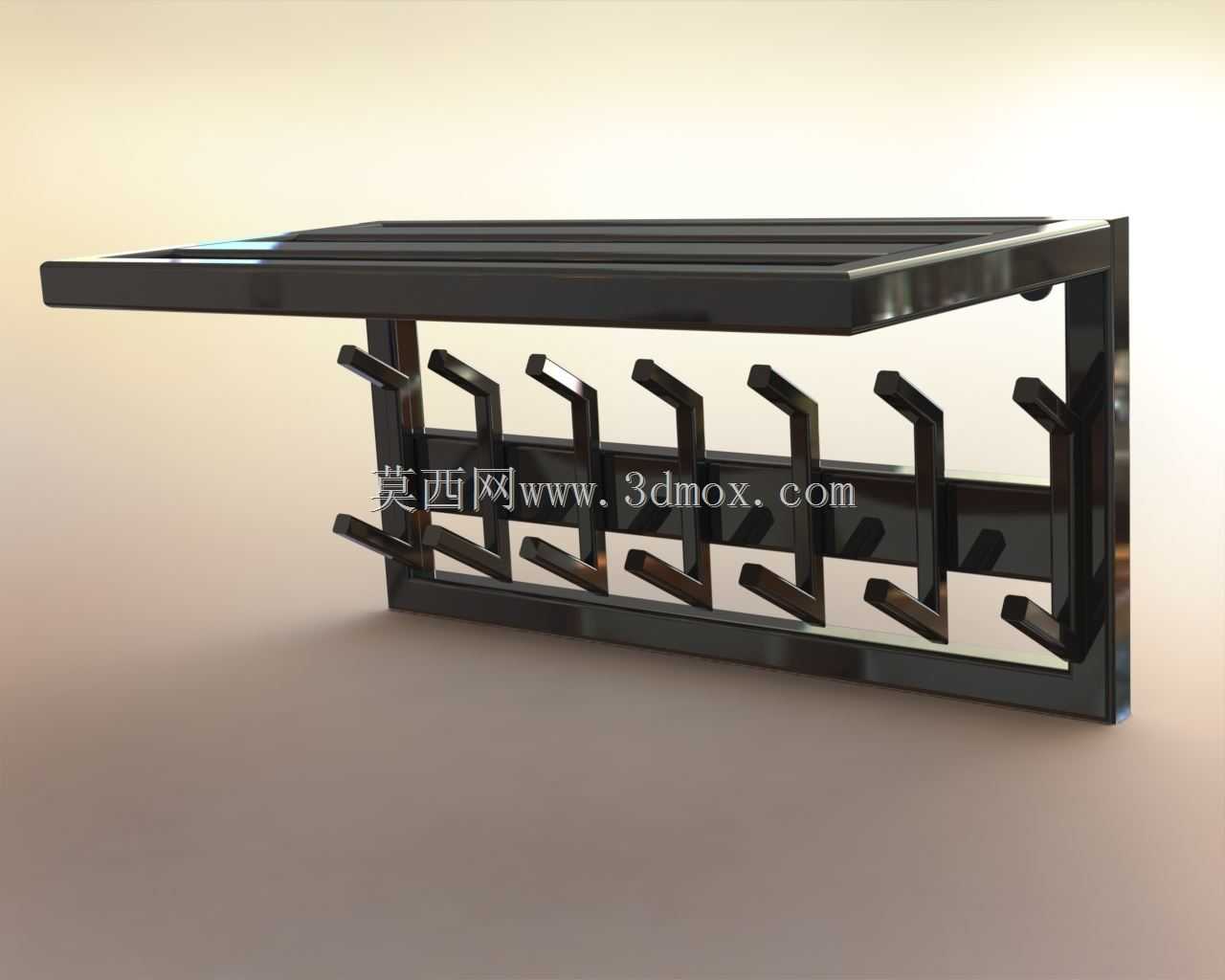

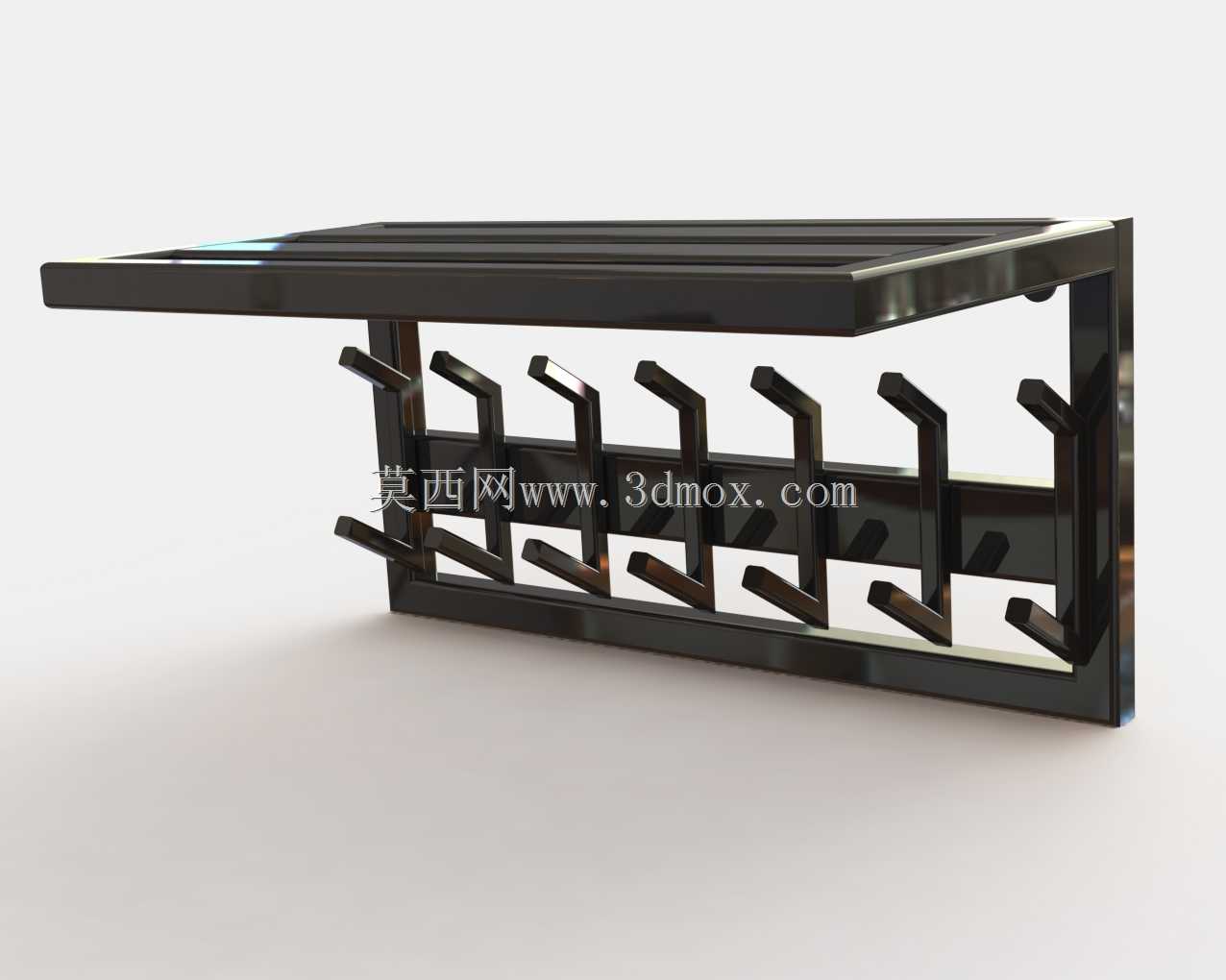

　　结构设计上，顶部采用多根平行扁钢焊接组成置物平台，扁钢之间预留均匀间隙，既可以放置安全帽、工具盒等小型物件，间隙也能漏下积灰、水渍，避免平台表面积存杂物，日常清理只需用毛刷清扫即可，无需拆卸构件。下方的挂衣构件采用双排错位布置的L型挂钩，挂钩直接焊接在横向贯通的方钢主轴上，单排挂钩间距经过适配常规衣架宽度设计，悬挂衣物时不会出现衣肩挤压重叠的情况，双排错位布局让前后排衣物错开排布，通风性更好，潮湿的擦机布、工作服悬挂后能更快晾干，避免闷放产生异味。

　　安装边界方面，整体架体为壁挂式设计，背部两个竖向支撑方钢直接贴合墙面固定，安装时只需在墙面打膨胀螺栓固定支撑件即可，无需地面固定点位，对安装地面的平整度没有要求；架体整体向外伸出的宽度控制在常规人体手臂可及的范围内，取放物品时无需过度探身，也不会因为伸出过长导致架体受力后出现下坠变形，顶部置物平台的承重经过结构校核，可满足常规劳保用品、小型工具的放置需求，不会出现局部压弯变形的问题。

　　细节处理上，所有焊接位置均做满焊后打磨处理，没有尖锐的焊渣、毛刺外露，避免取放物品时刮破衣物或划伤操作人员；挂钩末端做了小角度上翘处理，悬挂衣架、毛巾时不会因为轻微碰触导致物品滑落；整体架体表面可做喷塑或发黑处理，适配车间多油污、多粉尘的使用环境，表面沾染油污后用抹布即可擦拭干净，长期使用也不会出现锈蚀掉漆的问题。

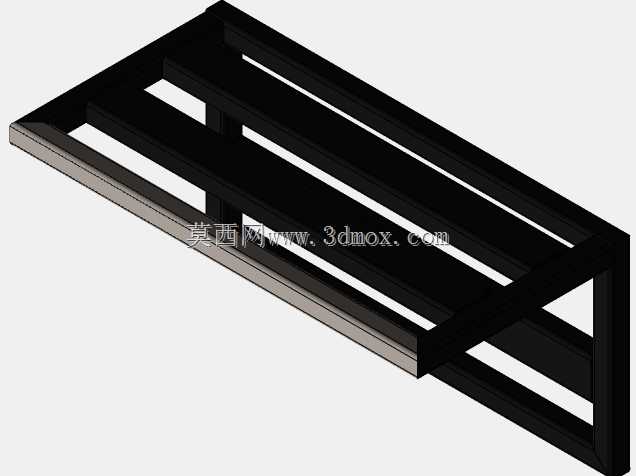

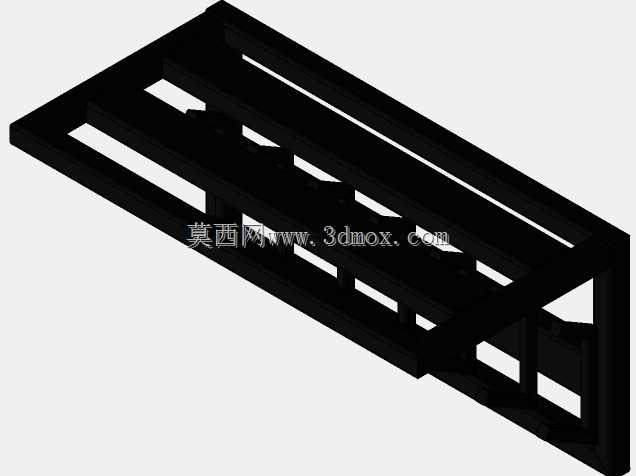

　　从建模逻辑来看，整个构件全部采用实体建模方式，所有焊接位置的焊脚尺寸都按照常规钢结构焊接规范预留，型材的拼接位置完全匹配实际焊接工艺，没有出现建模时的构件干涉、虚接问题，挂钩的折弯角度、置物平台的扁钢间距都按照实际使用尺寸1:1还原，可直接导出工程图用于下料加工，也可作为同类五金挂架设计的参考原型，调整尺寸后适配不同的安装空间需求。
