涡轮叶轮机械零部件三维设计作品

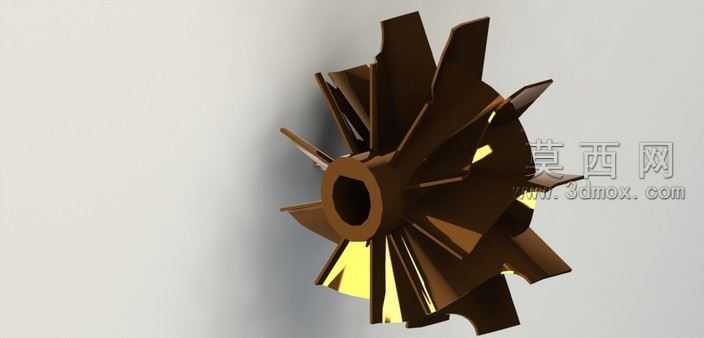

本作品为涡轮叶轮的三维建模设计成果，建模阶段以涡轮的实际工作结构逻辑为核心依据，首先完成中心轴孔的基准特征搭建，精准设定轴孔的内径、轴向长度以及孔壁的公差适配基准，确保后续装配环节能够与传动轴实现稳定的同轴配合。在叶片结构的建模过程中，采用参数化阵列结合曲面放样的方式，先绘制单片叶片的翼型截面轮廓，根据涡轮的流体动力需求调整叶片的扭转角度、前缘后掠弧度以及叶根与轮毂的过渡圆角，避免应力集中问题，再通过圆周阵列完成所有叶片的均匀排布，同时逐一校验每片叶片的安装角度一致性，保证整体动平衡性能达标。轮毂部分的建模采用回转特征生成基础实体，对轮毂与叶片连接的位置做加厚处理，同时在轮毂端面设计定位止口结构，方便与其他动力部件的对接安装。材质渲染阶段，为模型赋予深棕色金属质感材质，模拟高温合金基材的表面哑光金属效果，在叶片受光面添加细微的反光层次，还原金属材质在光照下的真实质感，背景采用浅灰色素面环境，突出涡轮本身的结构特征，同时添加半透明光影效果模拟气流穿过叶片间隙的视觉表现，让模型的功能属性更具直观性。结构设计上充分考虑涡轮的实际工况，叶片的厚度从叶根到叶尖做渐变处理，叶根位置厚度更大以承受旋转时的离心力，叶尖位置适当收窄降低风阻，叶片之间的流道宽度经过反复调整，保证流体通过时能够顺畅完成能量转换，中心轴孔内部设计键槽结构，用于传递扭矩避免运转时出现打滑问题。整体建模过程严格遵循机械设计的规范要求，所有特征的尺寸比例均参考通用涡轮的设计标准，既保证了模型的外观还原度，也兼顾了结构的合理性与工程实用性，可用于动力机械相关的结构演示、教学参考以及初步的方案验证使用。
