车间多层可移动立式工具置物推车

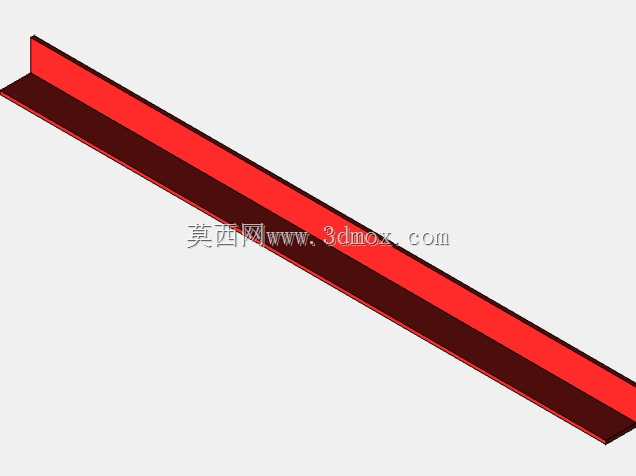

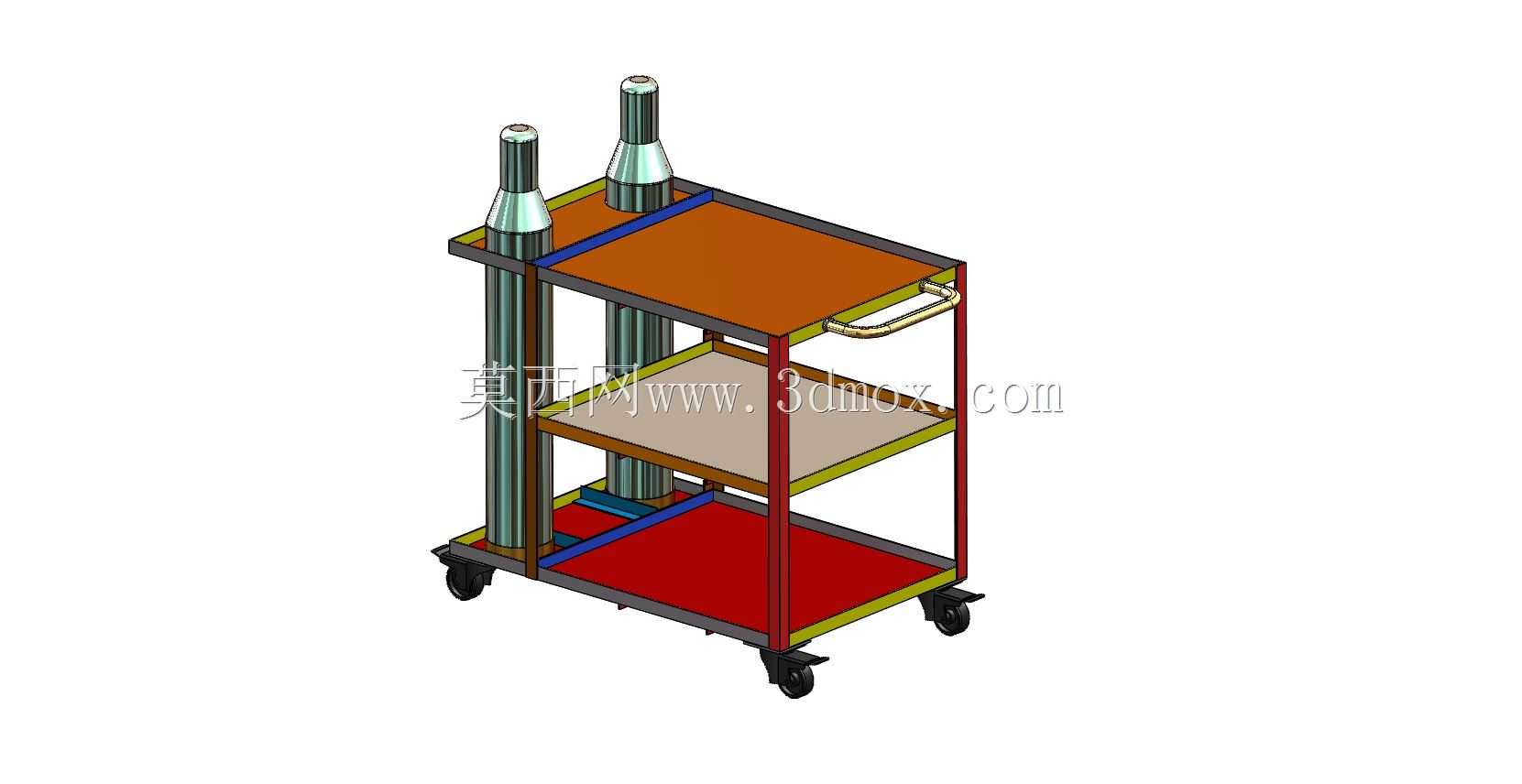

　　这款多层移动置物推车的设计，最初是针对机加工车间工位旁刀具、量具、小型工装附件的就近存取需求做的方案，很多车间现场工人在操作机床时，常用的扳手、千分尺、待加工小零件、替换刀头如果都堆在机床工作台面上，既挤占操作空间，也容易碰落造成量具磕碰失准，这款推车就是为填补工位旁临时储物的空白做的结构设计。从结构布局来看，整车采用方管焊接框架作为主承载结构，三层置物平台做了差异化的高度设计，最下层平台距地面高度预留了120mm的踢脚间隙，避免推行时脚轮卡滞或者磕碰操作人员鞋部，同时最下层平台做了围边凸起设计，放置较重的毛坯件、工装夹具时不会因为推行晃动滑落；中间层平台高度适配操作人员站立时的手肘自然下垂高度，用来放置高频取用的量具、扳手等工具，

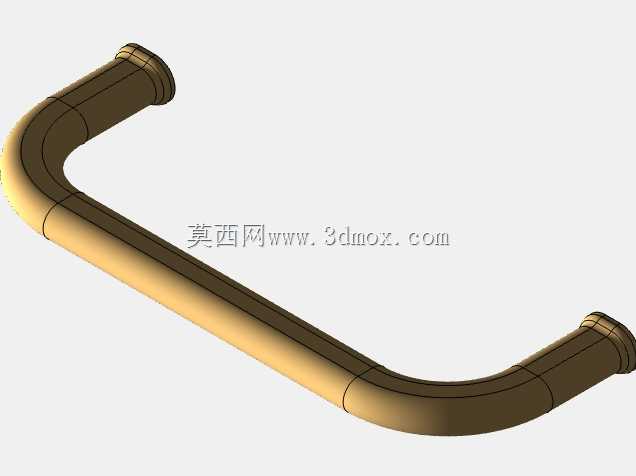

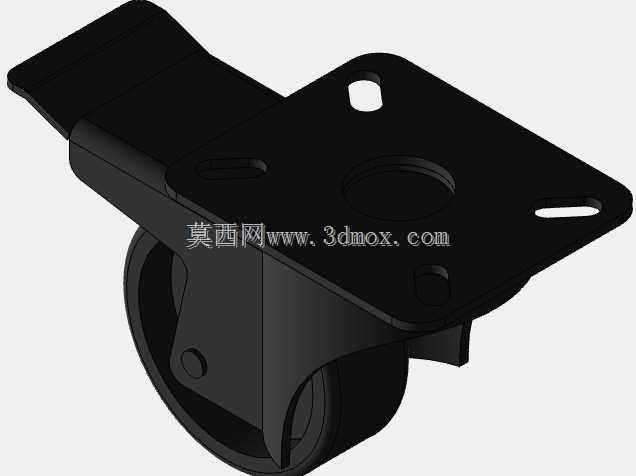

　　拿取时不需要大幅弯腰或者抬手；最上层平台高度略低于视线，用来放置加工图纸、工艺文件或者临时摆放的待检测工件，避免文件被油污沾染。推车后侧设置两根立式导向柱，这部分结构并非装饰，而是预留了扩展挂装的接口，可以根据使用需求加装工具挂板、刀具套架，甚至可以挂载小型的气动工具盘管，不需要额外在墙面打孔安装挂架，适配车间工位调整后的灵活布置需求。脚轮配置采用了两个定向轮加两个万向带刹轮的组合，定向轮安装在推车后侧靠近推手的位置，保证长距离推行时的直线稳定性，万向带刹轮安装在前侧，停靠在机床旁时踩下刹车就可以完全固定推车位置，不会因为机床运行的振动出现滑移。推手部分做了圆管弯制的弧形结构，表面没有突出的焊疤或者尖锐棱角，握持推行时受力均匀，

　　不会硌手。从安装边界尺寸来看，整车宽度控制在600mm以内，刚好可以通过车间常见的700mm宽设备检修通道，长度控制在900mm，停靠在机床侧面时不会挤占主通道的通行空间，整体高度控制在1200mm，推行时不会遮挡操作人员的前方视线，避免碰撞通道内的其他人员或者物料。在实际应用场景中，这款推车除了机加工工位旁的工具存放，还可以用作装配车间的小零件转运，比如紧固件、小型装配组件的线边配送，三层平台可以做分类存放，不同规格的零件分开放置，避免混料；也可以用作维修班组的随工工具车，外出维修设备时把常用工具、替换备件分层放置，一次转运就可以带齐所需物料，不需要反复往返工具房取件。设计过程中特意做了框架的受力校核，

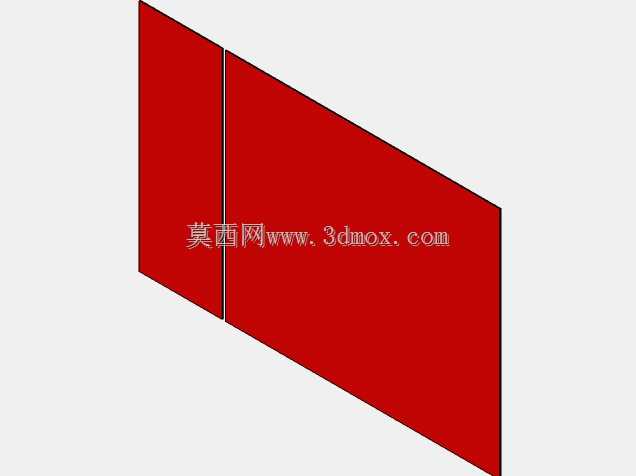

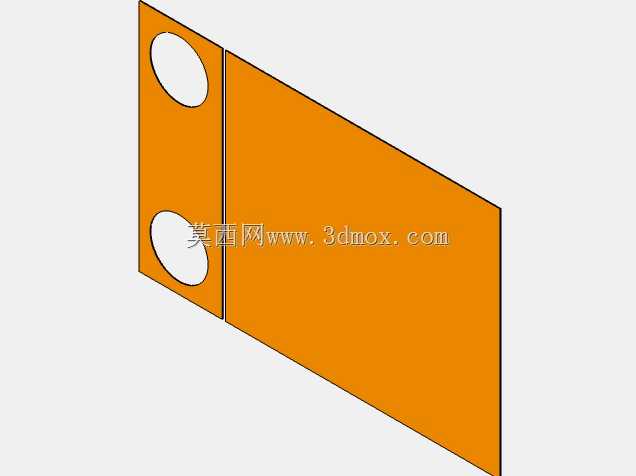

　　方管框架的壁厚选择兼顾了承载能力和整车自重，单层平台额定承载可以达到50kg，三层总承载不超过120kg，完全满足日常工具、小型零件的存放需求，同时整车自重控制在25kg以内，单人就可以轻松推行移位。平台面板的边缘都做了折边处理，既提升了面板本身的结构刚度，避免放置重物时面板中部凹陷，也可以防止面板上的油污、切削液滴落到地面造成地面湿滑。后侧的两根立式立柱除了扩展挂装功能，也可以作为捆绑锚点，当放置较高的工件时，可以用绑带穿过立柱把工件固定，避免推行时工件倾倒。整个结构没有复杂的异形零件，所有构件都是常规的方管、板材、标准脚轮，加工时只需要切割、焊接、喷涂就可以完成，加工工艺性好，不需要开模或者定制特殊型材，生产成本可控，也方便后期的维护更换，比如脚轮磨损后可以直接替换标准尺寸的脚轮，不需要对车架做改动。
