CA6140车床主轴传动齿轮组件结构

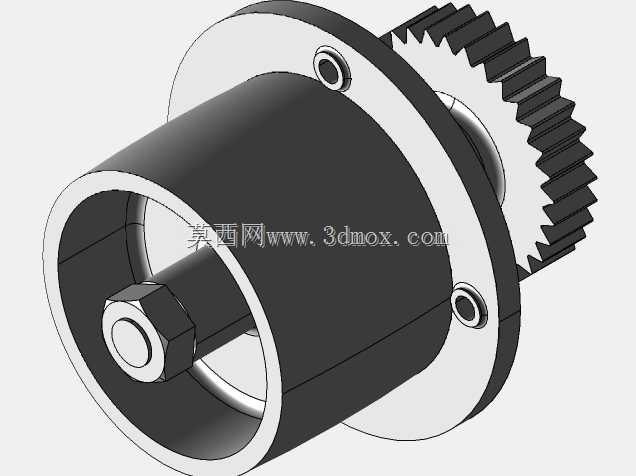

　　这套结构对应普通卧式车床主轴箱内部的动力传递与安装支撑环节，在CA6140这类经典卧式车床的进给与主传动链路里，齿轮件承担着把主轴回转运动按固定传动比向外输出的作用，常见于挂轮架、主轴端部传动或者进给箱输入端的动力接驳位置。从三维结构的装配关系来看，带齿的盘状齿轮通过同轴配合套在筒状支撑壳体的外侧轴颈上，齿形采用直齿圆柱齿轮的成型方式，齿顶圆、齿根圆与分度圆的层级在模型里做了完整还原，轮齿沿圆周均匀排布，啮合时能保证稳定的传动比，适合车床中低速、大扭矩的动力传递工况，直齿设计也便于加工时在滚齿机上一次成型，后期磨损后更换成本较低。筒状主体作为整个组件的支撑基座，一端延伸出带安装孔的圆形法兰盘，

　　法兰端面上预留了两个对称分布的沉头固定孔，安装时可以直接穿过内六角螺钉把整个组件锁紧在车床箱体的对应安装基面之上，法兰的贴合面经过精加工，装配后能保证齿轮轴线与箱体基准面的垂直度，避免齿轮运转时出现偏载、齿面局部磨损过快的问题。筒身内部为中空贯通结构，中心穿装的轴件端部用六角锁紧螺母做轴向限位，中空设计一方面减轻了整套组件的整体重量，降低主轴箱内部运动件的转动惯量，车床启停、换向时的冲击能得到明显缓冲；另一方面中空通道也可供润滑油流通，或者让相邻传动轴、拉杆从中穿过，契合普通车床主轴箱内部紧凑的布局要求。从安装边界来看，法兰盘的外径大于筒身外径，也小于齿轮的齿顶圆直径，三个径向尺寸形成阶梯层级，装配时法兰端面贴紧箱体安装面，

　　齿轮悬伸在箱体腔体内与配对齿轮完成啮合，筒身部分嵌入箱体的预制安装孔位里，径向配合面可以承担部分径向支撑力，抵消齿轮啮合时产生的径向分力，避免固定螺钉承受过大的剪切载荷。端部的六角螺母在轴系装配完成后锁紧，既可以限制中心轴的轴向窜动，也能对轴上配套的衬套、定位件做轴向压紧，保证整个轴系的轴向定位精度。在实际车床运维场景里，这类齿轮组件属于易损传动件，长期满负荷切削时齿面会承受交变接触应力，出现点蚀、磨损后会导致传动间隙变大，车削外圆时容易出现振纹、进给不均匀的问题，三维建模时把所有配合面、安装孔位、齿形轮廓都按实物测绘还原，维修人员可以直接参照模型核对备件尺寸，结构设计人员也能基于该模型调整传动比、修改法兰安装孔距，

　　适配不同型号卧式车床的主轴箱改造需求。建模过程中齿形部分按渐开线齿廓生成，保证啮合侧隙处于合理区间，法兰上的沉孔深度、筒身的配合长度都严格按照机床装配公差设定，虚拟装配时可以提前检查齿轮和周边箱壁、其他传动件的运动干涉，省去物理样机反复试装的工序。整套结构没有复杂的异形曲面，全部由回转体、均布轮齿、标准紧固件组成，加工工艺性好，法兰端面和筒身外圆可以在车床上一次装夹完成精加工，保证同轴度要求，齿轮齿形加工完成后再和筒身组件做装配，完全适配普通机床加工车间的制造能力，在车床备件制造、老旧设备数控化改造的传动环节设计中都能直接参考套用。
