VELUX窗用枢轴锁扣加固结构件

　　这个零件的出发点很朴素：天窗用久了，锁扣位置反复受力，塑料件容易在根部和卡扣过渡处断裂。原厂替换件成本不低，而且失效模式往往集中在同一两个截面，所以重新建模时没有照抄原外形，而是把受力路径重新梳理了一遍。

　　从使用场景看，它装在VELUX屋顶窗的活动扇与框体配合区域，承担关闭后的定位与锁止传力。窗扇关闭时，锁舌或挂钩压入扣位，力不是均匀分布的，而是先接触斜导面，再滑入定位槽，最后在闭锁状态下承受风压、密封胶条反力以及日常开关带来的冲击。原件断裂多发生在卡扣颈部、立壁与底板交接的圆角处，这些位置截面突变明显，注塑成型时还容易留下熔接痕和应力集中。

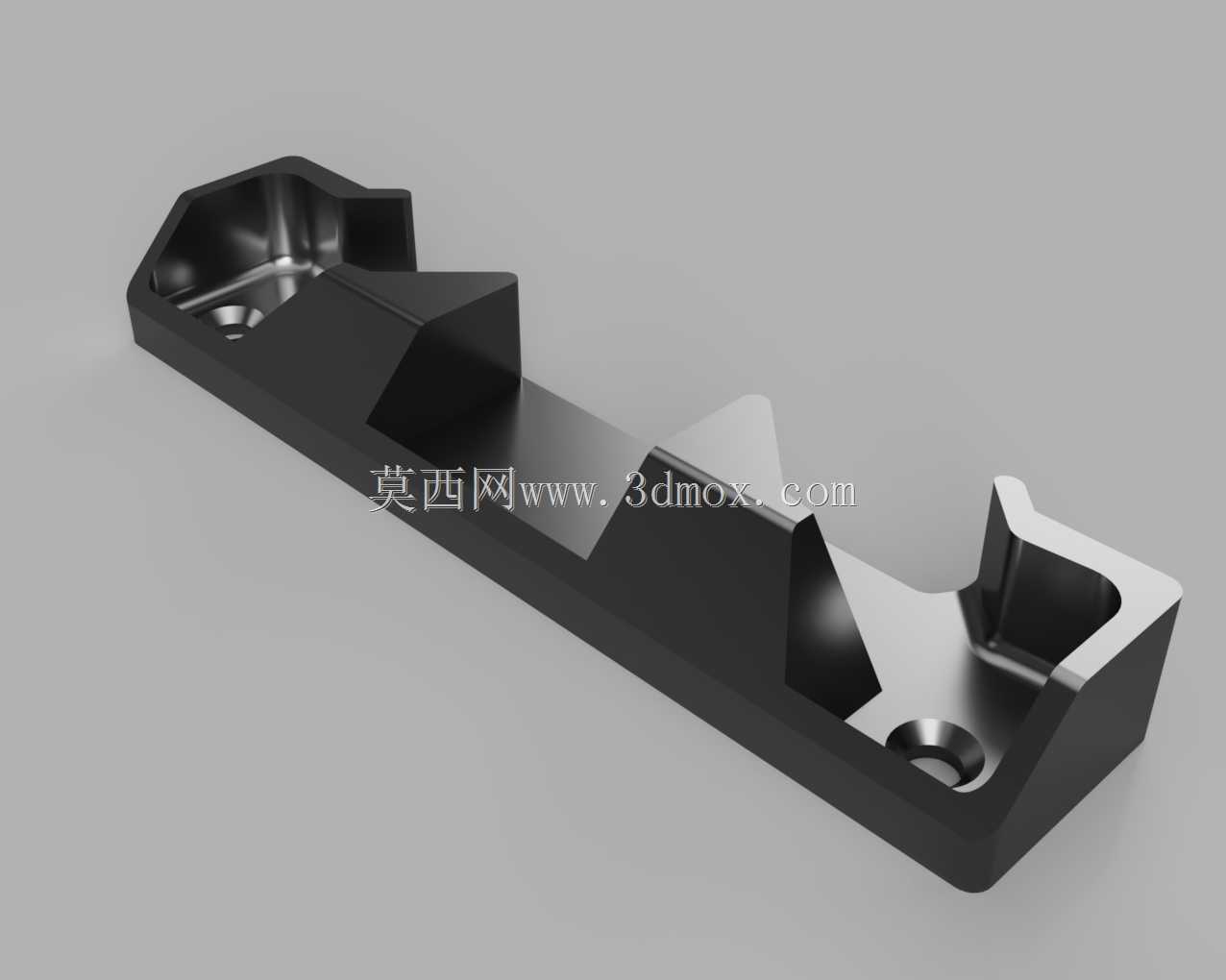

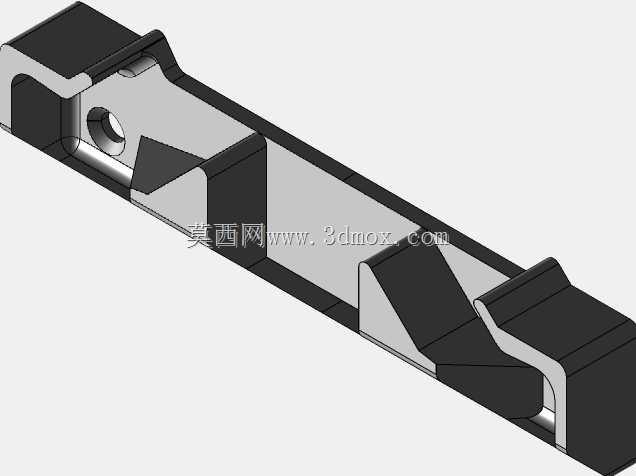

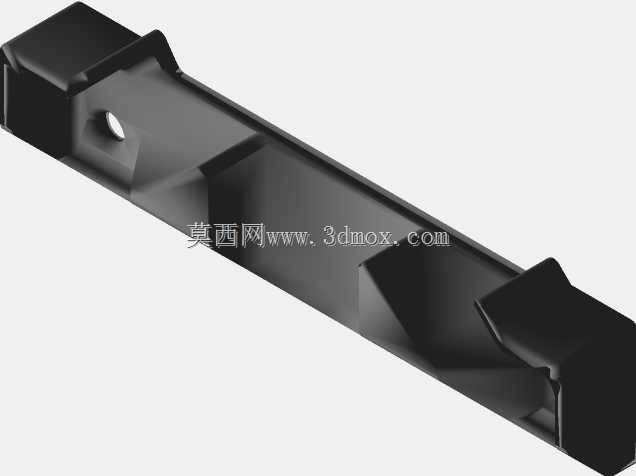

　　建模时先保留与窗扇配合的关键边界：两端扣位的开口宽度、底部贴合面、螺钉孔位置以及与窗框型材的避让关系不能随意改动。外形上它是一个长条状承力件，底板贴附于型材槽面，两端形成带导向斜面的卡口，中间通过加高的立壁和三角加强筋把载荷传到固定孔附近。中间段并不是简单加厚，而是顺着受力方向布置斜向筋位，让关闭瞬间的侧向分力能够转化为底板上的拉压载荷，避免全部弯矩堆积在卡扣根部。

　　端部卡口的几何要兼顾导入和锁止。导向斜面角度不能太陡，太陡会导致关窗阻力大、撞击声明显；也不能太缓，太缓会牺牲锁止深度，窗扇在风压下容易出现微动。这里采用分段斜面：前段较大角度用于快速导入，后段接近锁定位时角度放缓，形成明确的落位感。卡口内侧保留竖直承靠面，用来承受窗扇被密封条向外推的反力；外侧边缘则做倒角，避免装配偏差造成刮擦。

　　底板上的沉孔是安装边界的核心。孔位决定了零件与型材槽的相对位置，沉头深度要保证螺钉头不高于贴合面，否则锁扣会被螺钉顶起，造成接触不实。孔周围增加局部凸台，比单纯在平板上打孔更合理，因为螺钉压紧时的局部应力可以扩散到周围立壁，而不是让薄板直接承受夹紧力。底板与立壁交接处采用较大内圆角，外侧面相应留出拔模斜度，既适合注塑，也适合FDM或ABS打印后的小批量替换。

　　针对原件易断裂的问题，几个薄弱区域做了针对性调整。卡扣根部的圆角加大，壁厚从单薄的立壁改为渐变截面；靠近开口的位置保留足够弹性，避免装配时硬顶；靠近底板的位置则明显加厚，提高抗弯能力。中间跨距较长，如果只做平板，扭转刚度不足，关窗时两端受力不同步会产生扭动，因此在底板上方设置连续的阶梯筋和侧向挡边，把两端卡口连成一个整体承力框架。

　　安装时需要注意零件方向：底板贴合型材基准面，卡口朝向锁舌进入方向，固定孔与原有孔位对齐。先轻带螺钉确认窗扇开关轨迹，再逐步压紧。若锁舌与扣位中心存在轻微偏差，可通过孔位间隙做小范围调整，但不能靠强行偏置来补偿，否则会让单侧卡口长期偏载。闭锁后应能听到清晰落位，窗扇密封条均匀压缩，开启时锁舌沿导向面顺利退出，没有卡滞和异常摩擦。

　　从结构设计角度看，这类窗锁件虽然尺寸不大，但对边界尺寸很敏感。外形可以优化，壁厚可以增加，筋位可以重排，但凡影响安装孔距、卡口高度、锁舌进入角度和型材避让空间的尺寸，都必须围绕原窗体系确定。它适用于GGL系列多数相近窗口的锁扣替换思路，尤其适合针对老化断裂件进行强化再造：在不改变安装接口的前提下，把容易坏的薄壁卡扣改成带加强筋、圆角过渡和局部凸台的承力结构，从而提高反复开关和风压载荷下的耐久性。
