工件自动进给输送移栽工作站

　　该工作站面向机加工单元前后段的工件流转需求，主要承担工件从来料段进入加工或检测工位、再向出料段转移的衔接任务。现场布置时，设备可独立作为短距离输送台使用，也可嵌入车床、加工中心、检测台或装配工位之间，减少人工搬运、重复对位和节拍等待。对于批量加工场景，工件在皮带线上连续进入，机架内部的横向执行机构完成阻挡、定位和推送，使工件以较稳定的姿态到达指定位置；出料侧则根据后段设备的取料方向，将工件继续送出，形成顺畅的物流路径。

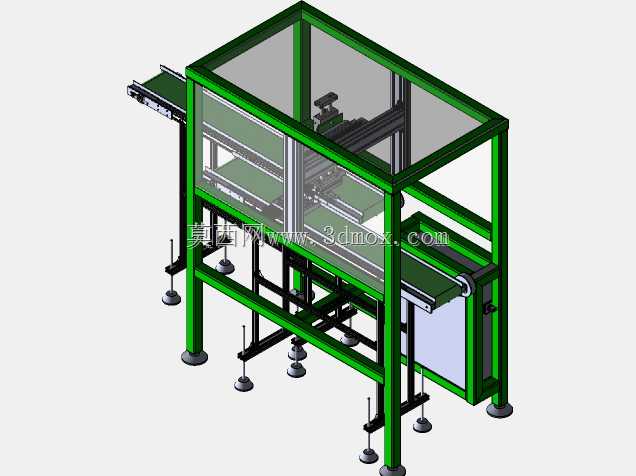

　　结构上，设备采用铝型材搭建主体框架，立柱、横梁和顶部围护框形成清晰的安装基准。铝型材框架的优势在于装配孔位规整、后期改线方便，外围可根据安全要求加装透明护板、检修门或传感器支架。底部设置可调脚杯，用于补偿地面不平并调整输送面高度；脚杯支撑点分布在框架四角及中部受力位置，能够降低皮带张紧和机构往复运动带来的晃动。两侧输送段向外伸出，其中一侧作为进料衔接，另一侧作为出料衔接，中间封闭区域布置移栽与定位组件，整体边界紧凑，适合在车间通道有限的自动化单元中排布。

　　输送部分以皮带线作为工件承载面，带面高度、宽度和支撑间距需要结合工件外形确定。皮带下方设置承托结构，避免工件放置后带面下垂；两端滚筒及张紧结构负责保证带面运行稳定，侧边型材兼作导向边界，可防止工件在输送过程中偏出。对于底面平整的盒类、板类或小型机加工件，这种输送方式噪音较低、接触平稳，也便于在沿线布置光电检测位。若工件重量较大或存在油污，则可在选型阶段将皮带支撑、滚筒直径和驱动功率同步加强。

　　机架内部的移栽机构沿横梁方向布置，直线导轨或型材导向件提供运动轨迹，滑动座上安装执行端，用于完成工件的横向推移、工位切换或辅助定位。设计时需要重点考虑执行端与皮带面的高度关系：过低会干涉带面，过高则无法稳定接触工件。阻挡定位机构应在工件到达预定位置后先限制其继续随皮带移动，再由移栽机构执行动作，避免工件与活动部件之间发生滑动摩擦。气动或电动驱动方式可根据现场节拍和控制条件选择，气动方案结构简单、维护方便，电动方案则在位置可控性和多工位柔性方面更有优势。

　　控制逻辑以PLC为核心，输入信号包括来料检测、工位到位、阻挡状态、执行机构原点和安全防护状态，输出信号控制输送驱动、阻挡气缸、移栽驱动及相关指示。典型流程为：进料线检测到工件后启动输送，工件进入工作区后被阻挡机构定位，移栽机构按设定路径将工件推送或转移至目标位，完成信号反馈后阻挡释放，出料线继续运行。若前后设备联锁，还可将就绪、忙线、故障等信号接入整线控制系统，实现多台设备之间的节拍匹配。

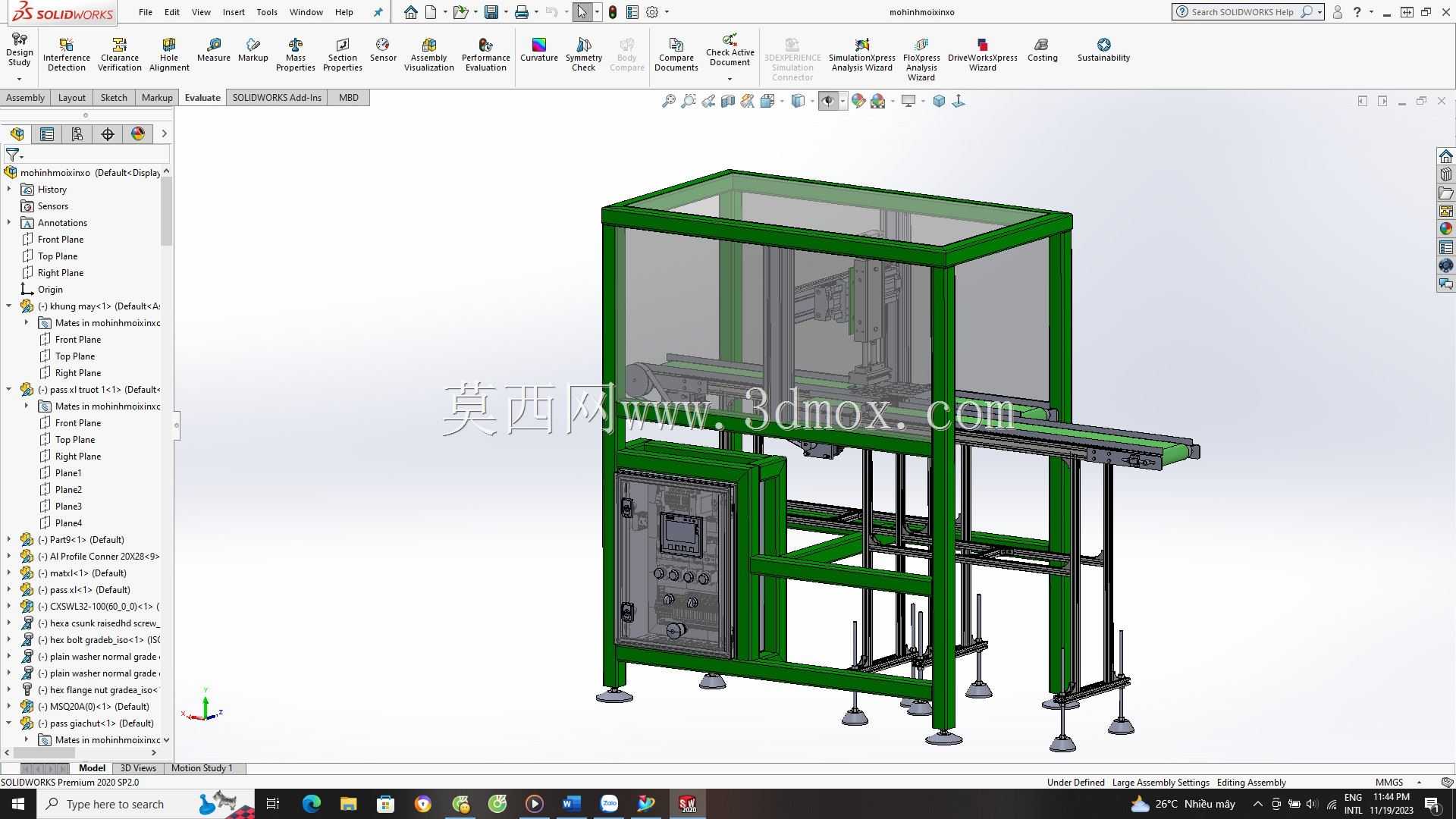

　　建模时需要把型材截面、连接件、脚杯、皮带支撑、滚筒、移动滑座和防护框分别建立清楚，尤其是输送面高度、机构行程和工件通过空间。外形边界应包含两侧伸出输送段、顶部框架高度以及检修门开启范围，安装时还要在设备前后预留工件过渡距离，在侧面预留电气和气动元件维护空间。机架立柱与地脚支撑的位置不能压占车间物流通道，皮带线对接高度应与前后工位保持一致，必要时通过脚杯微调。对于需要接入机床自动上下料的场合，模型中的取放料位置、定位基准和安全围栏范围可直接作为布局评审依据，帮助结构工程师在方案阶段检查干涉、维护性和产线节拍。
