大跨度拱形空间桁架钢结构骨架

　　这套拱形空间桁架骨架主要面向大跨度无柱遮蔽场景，常见于干煤棚、露天料场封闭、体育场馆屋盖、仓储大棚以及临时会展篷房的主体受力结构。现场布设时，结构沿跨度方向形成半圆或接近半圆的拱肋，纵向通过多道系杆与交叉腹杆连成整体，把屋面风荷载、积雪荷载和自重直接传递到两侧基础，中间不需要设立柱，能够释放料堆取料、车辆回转和大型活动的地面空间。

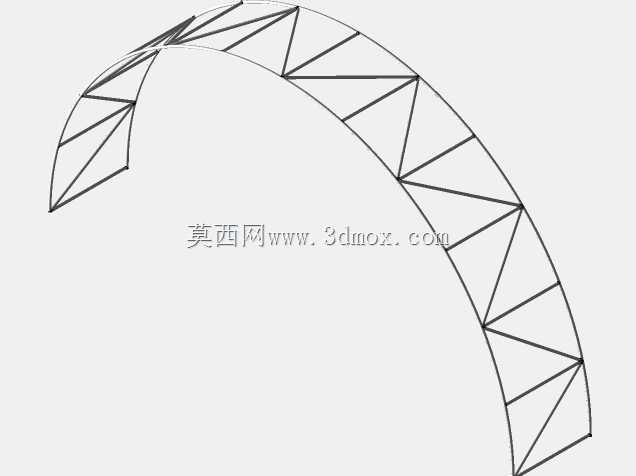

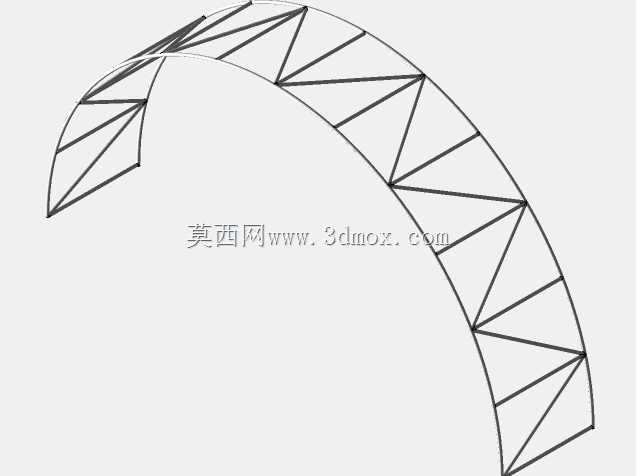

　　从几何关系看，模型以拱轴线为基准布置主弦杆，拱脚处弦杆间距适当放大，以承担较大的水平推力；拱顶区域弦杆收敛，腹杆按三角形网格展开。三角形单元在平面内和平面外均能形成稳定受力路径，单根杆件失稳时相邻节点仍可通过网格重新分配内力，这也是大跨度空间桁架相比平面拱架更适合露天环境的重要原因。建模过程中先确定拱脚铰支或刚接边界，再按跨度、矢跨比和柱距划分节间，矢跨比通常结合建筑净高、排水坡度和基础抗推能力综合取值，避免单纯追求拱形外观而放大支座水平反力。

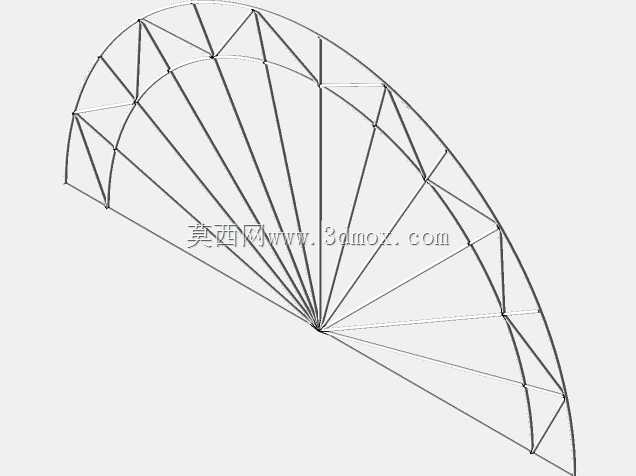

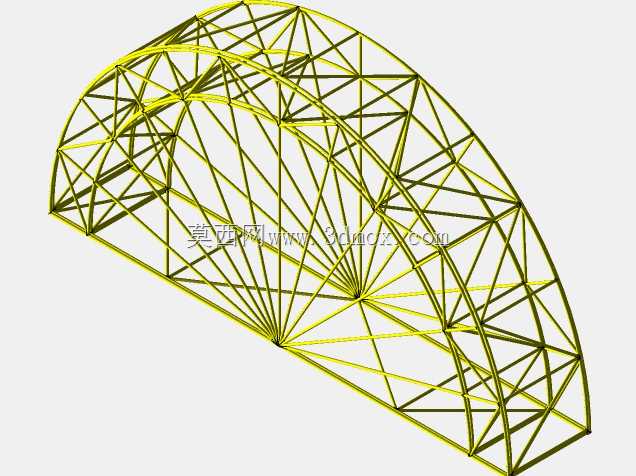

　　杆件连接以节点汇交为核心，主弦、腹杆和纵向系杆在节点处集中相交，实际工程可采用相贯焊、球节点或连接板栓接。三维结构把每根杆件的中心线、端部切口和汇交关系完整表达出来，便于在深化设计阶段检查杆件碰撞、核对节点夹角，并统计不同规格管材的长度与数量。对于需要现场分段吊装的项目，还可以沿拱肋方向划分吊装单元，在模型中预留临时加固杆和拼装接口，使运输尺寸、吊机站位和高空焊接量保持在可控范围内。

　　荷载传递路径在方案阶段就要反复核对。屋面板、檩条或篷布荷载先传到纵向系杆和拱肋节点，再由腹杆分解为弦杆的轴力；风雪吸力作用下，部分腹杆会由受压转为受拉，支座也可能出现上拔趋势，因此拱脚锚栓、基础承台和侧向支撑不能只按恒载下压工况设计。沿大棚纵向，端部桁架和交叉支撑承担山墙风荷载，并限制整体结构的侧移；若纵向长度较大，还应结合温度区段设置伸缩构造或释放节点，减少温差在杆件中积累的附加应力。

　　安装边界方面，拱脚基础需要同时承受竖向反力和较大水平推力，场地地质条件较弱时可采用拉杆连接两侧基础、设置抗推承台或调整拱脚标高。结构净空边界由拱轴线和杆件外径共同决定，料场设备选型时应按最不利堆料轮廓、斗轮取料机回转半径以及检修通道校核，不能只量取拱顶最高点。屋面围护材料固定在檩条或节点支座上，模型中预留的连接点位可用于后续布置天沟、照明桥架、喷淋除尘管道和检修马道。

　　在维护与使用上，空间桁架的杆件多为薄壁管材，节点焊缝和支座螺栓是巡检重点；积雪地区应关注拱脚附近堆积荷载，强风地区则要检查屋面围护与端部山墙的连接。该三维骨架把拱形建筑外形与空间受力体系结合在一起，既可用于钢结构方案比选，也能为施工分段、节点深化和基础设计提供直观依据。
