方形两端并紧结构圆柱压缩弹簧设计

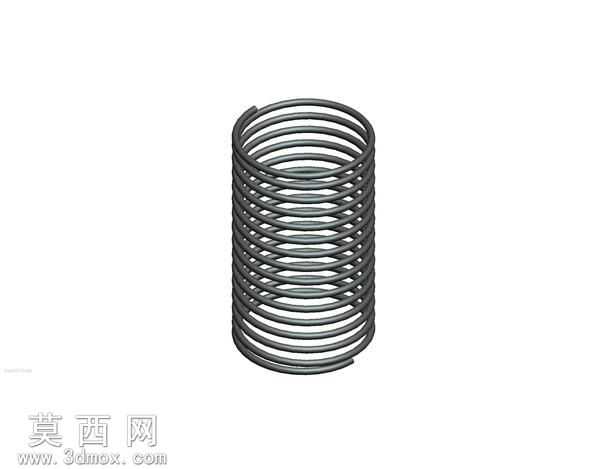

本作品为方形端面并紧型圆柱螺旋压缩弹簧，采用三维参数化建模方式完成整体结构设计，建模过程中首先确定弹簧的核心参数：依据常规压缩弹簧的使用工况设定中径、线径、有效圈数、支撑圈数等关键尺寸，通过螺旋线扫描特征生成弹簧主体螺旋结构，针对两端的方形并紧端面，采用端部圈数渐变为闭合平面的处理方式，将两端各1.25圈的支撑圈进行压平处理，保证端面与弹簧轴线垂直，形成平整的方形安装接触面，避免弹簧工作时出现偏载、歪斜的问题。材质设定上选用常规弹簧钢材质，渲染时赋予金属哑光深灰质感，还原弹簧钢热处理后的表面色泽，同时通过光影调整突出螺旋线圈之间的均匀间隙，清晰展示每一圈簧丝的圆润轮廓与规整排布。结构设计上严格遵循压缩弹簧的设计规范，有效圈部分保持均匀的螺距，保证受力时各圈变形量均匀，支撑圈部分与有效圈过渡自然，无突兀的结构转折，避免应力集中问题。建模过程中对簧丝的截面轮廓进行精准控制，保证整根簧丝直径一致，螺旋线的升角在有效圈区域保持恒定，仅在端部并紧区域逐步减小升角直至端面贴合，整体结构规整，可直接用于机械装配场景中的弹性缓冲、复位、储能等工况的装配模拟，也可作为弹簧类零件建模的参考范例，清晰展示端部并紧型压缩弹簧的结构特征与建模逻辑，帮助学习者掌握螺旋扫描特征、端部结构处理的相关建模技巧，理解压缩弹簧支撑圈的设计作用与结构要求。
